A20B-2100-0740 | FANUC αis Serisi SVM1-160i Kontrol PCB — 160A Tek Eksenli / A06B-6114-H106 / Kablolama Kartı A16B-2203-0662

αis Serisi — Yüksek Performanslı CNC için Geliştirilmiş Alfa Servo

FANUC αis (Alpha iS) serisi, Alpha-i servo sürücü platformunun yüksek hızlı, yüksek hassasiyetli işleme için özel olarak optimize edilmiş bir evrimini temsil eder. "iS" tanımı (i = i nesli, S = yüksek hız veya gelişmiş özellik), maksimum şekillendirme performansının öncelikli olduğu uygulamalarda bu seriyi standart Alpha-i sürücülerin üzerinde konumlandırır.

αis serisi SVM1 modülleri (A06B-6114 serisi), farklı eksen motor gereksinimleri için çeşitli tepe akım değerlerini kapsayan, bu platforma yönelik tek eksenli servo amplifikatör modülleridir:

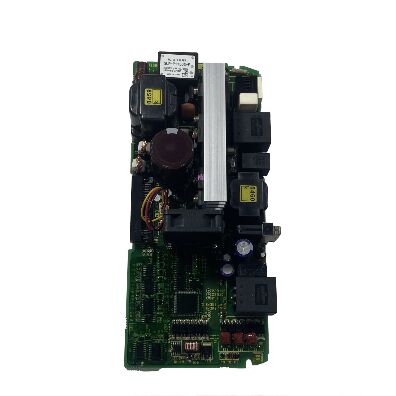

A20B-2100-0740, kontrol PCB'sidir.SVM1-160i— αis ürün yelpazesindeki en ağır hizmet tipi tek eksenli uygulamalara hizmet eden 160A tepe akım çeşidi.

Temel Özellikler

Kontrol PCB'si ve Kablolama Kartı - Tamamlayıcı Fonksiyonlar

SVM1-160i iki ana PCB içerir:

A20B-2100-0740 (kontrol PCB'si):Akıllı katman. FSSB aracılığıyla CNC ile iletişim kurar, HRV akım kontrol algoritmasını çalıştırır, kodlayıcı geri bildirimini işler ve IGBT cihazları için geçit sürücü sinyalleri üretir.

A16B-2203-0662 (kablolama panosu):Fiziksel bağlayıcı katmanı. DC bara terminal bağlantıları, üç fazlı motor çıkış bağlantıları, enkoder kablo konnektörleri ve sürücü kabini kablolarına mekanik arayüz sağlar. 160A dereceli iletkenleri taşır.

A20B-2100-0740'taki bir arıza genellikle FSSB iletişim hataları veya servo kontrol arızaları olarak kendini gösterir. A16B-2203-0662 kablolama panosundaki bir arıza, güç çıkışı veya bağlantıyla ilgili belirtilerle kendini gösterir.

Uygulama Senaryoları

SVM1-160i kontrol kartı hatası:FANUC αis SVM1-160i (A06B-6114-H106), bir FSSB iletişim alarmı geliştirir. Kablolama kartı ve güç cihazları doğru şekilde test edilmiştir. A20B-2100-0740 arıza olarak tanımlandı. Değiştirme, servo iletişimini ve kontrolünü eski haline getirir.

Ağır hizmet işleme merkezi eksen bakımı:Ağır indeksleme tablasına sahip büyük bir yatay işleme merkezi, döner ekseni için SVM1-160i'yi kullanır. Planlı bakım sırasında A20B-2100-0740, üretimdeki kontrol panosu arızasını önlemek için proaktif olarak değiştirilir.

SSS

S1: αis serisi nedir ve standart Alpha-i (αi) serisinden farkı nedir?

αis (Alpha iS) serisi (A06B-6114 sipariş numaraları), Alpha-i tahrik platformunun geliştirilmiş bir versiyonudur; kalıp ve kalıp, havacılık ve hassas işleme uygulamalarının yüksek hızlı, yüksek hassasiyetli işleme gereksinimleri için optimize edilmiştir. αis serisi, standart A06B-6096 (Alpha-i FSSB) serisine kıyasla revize edilmiş bir motor ve sürücü tasarımı kullanır. A20B-2100-0740, αis A06B-6114 serisine özeldir ve standart A06B-6096 serisinde kullanılan A20B-2100-0540 ile değiştirilemez.

S2: A20B-2100-0740'ın değiştirilmesi servo parametre değişiklikleri gerektiriyor mu?

Hayır. Servo parametreleri (motor kimliği, kodlayıcı tipi, kazanç değerleri, akım limitleri) CNC'nin ana parametre belleğinde saklanır. Kontrol PCB'sinin değiştirilmesi kayıtlı bu değerleri etkilemez. Yedek A20B-2100-0740'ı taktıktan sonra CNC, FSSB iletişimini yeniden kurar ve mevcut parametreleri yeni karta uygular.

S3: A20B-2100-0740'ı SVM1-160i içinde kullanmadan önce hangi deşarj güvenliği geçerlidir?

SVM1-160i, 160A derecesi nedeniyle daha küçük SVM1 varyantlarına göre önemli ölçüde daha büyük bir DC bara kapasitör kümesine sahiptir. Daha fazla depolanan enerji, AC gücü kesildikten sonra gereken deşarj süresinin daha uzun olması anlamına gelir. Modülü açmadan önce daima αis serisi bakım kılavuzunda belirtilen bekleme süresine uyun. Kalibre edilmiş bir DC voltmetreyle deşarjı doğrulayın.

S4: A20B-2100-0741 (arkalık) A16B-2203-0662 ile aynı mıdır?

A20B-2100-0741, αis SVM1 sürücü ailesinde ilgili bir kablolama/arkalık bileşeni olan "Servo Sürücü Arkalık Devre Kartı" olarak listelenmiştir. FANUC αis bakım kılavuzu, A16B-2203-0662'yi özellikle SVM1-160i (A06B-6114-H106) için kablolama kartı olarak tanımlar. Her ikisi de fiziksel konektöre ve yüksek akım bağlantı işlevine hizmet eder, ancak sürücü belgelerinden kurulu modül için hangi kartın geçerli olduğunu doğrulayın.

S5: A20B-2100-0740, SVM1-360i'de (A06B-6114-H109) kullanılabilir mi?

Hayır. SVM1-360i farklı bir kontrol PCB'si (A20B-2100-0830) ve farklı bir kablolama kartı (A16B-2203-0625) kullanır. 360A tepe akım değeri, 160A SVM1-160i ile karşılaştırıldığında farklı akım geri besleme ölçeklendirmesi ve geçit sürücü arayüzü donanımı gerektirir. Bu kontrol kartları, αis SVM1 ailesi içindeki belirli akım değerlerine hizmet eder ve modeller arasında değiştirilemez.
