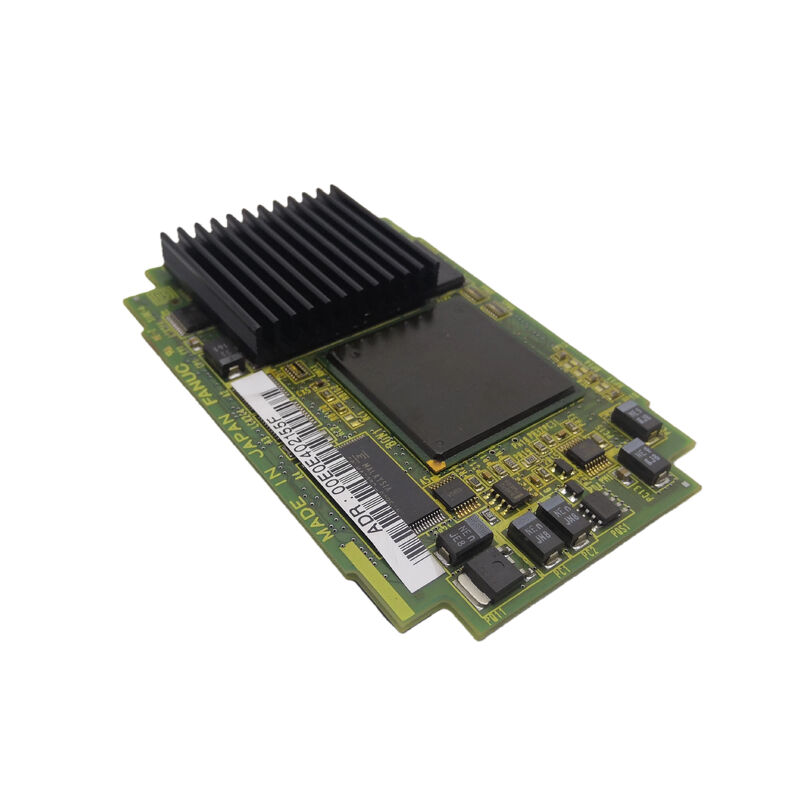

A20B-2100-0802 | FANUC Alpha-i İş Mili Modülü Kontrol / Arayüz PCB — CNC İş Mili Amplifikatörü / A20B-2100 Serisi

İş Mili Kontrol PCB'si - İş Mili Modülünün İçindeki Zeka

FANUC Alpha-i iş mili amplifikatör modülü (Alpha SPMC i serisi), takım tezgahının ana iş mili motoruna güç sağlayan tahrik ünitesidir. DC veri yolu gücünü PSM'den (Güç Kaynağı Modülü) alır ve iş milini hızlandırmak, kesme yükü altında programlanan hızda tutmak ve takım değişiklikleri için hassas iş mili yönlendirmesi gerçekleştirmek için gereken değişken frekanslı, değişken voltajlı AC çıkışına dönüştürür.

Bu zekanın tümü iş mili modülünün içindeki kontrol PCB'sinde bulunur. A20B-2100-0802, aşağıdakileri sağlayan elektronik katman olan kontrol ve arayüz kartıdır:

CNC'den hız komutlarını alır:Seri iş mili arayüzü aracılığıyla kontrol PCB'si, CNC'nin komut verilen iş mili hızını alır, M kodu işlevlerini (iş mili başlatma, durdurma, yönlendirme) alır ve iş mili durumunu CNC'ye geri gönderir.

Hız düzenlemesini yürütür:Kontrol PCB'si, komut verilen hızı motorun hız sensöründen gelen geri besleme sinyaliyle karşılaştıran ve değişen kesme yükleri altında komut verilen hızı korumak için gereken çıkış frekansını ve voltaj komutlarını üreten bir kapalı döngü hız kontrol algoritması çalıştırır.

Koruma işlevlerini yönetir:Aşırı hız, aşırı akım, motorun aşırı ısınması ve DC bara arıza sinyalleri kontrol panosu tarafından işlenir. Koruma eşiği aşıldığında kart, iş milini tetikler ve uygun alarm kodunu üretir.

Çıkış IGBT aşamasını kontrol eder:Kontrol panosundan gelen geçit sürücü sinyalleri, iş mili modülünün IGBT güç cihazlarını değiştirerek üç fazlı motor akımını üretir.

Önemli Ürün Bilgileri

İş Mili Kontrol Kartı Arızası — Belirtiler

İş mili kontrol PCB'si arızalandığında makine iş mili normal şekilde çalışamaz. Tipik arıza sunumları:

İş mili komut verilen hıza ulaşmıyor:Hız düzenleme döngüsü başarısız olur; iş mili ya yanlış hızda açık döngüde çalışır ya da yük değişikliklerine yanıt veremez.

Mil iletişim alarmı:CNC seri iş mili iletişimini kaybeder (CNC nesline bağlı olarak SP01, SP02, SP08 alarm kodları) — CNC iş mili kartı ile A20B-2100-0802 arasındaki seri bağlantı kopmuştur.

Etkinleştirildiğinde hemen iş mili alarmı:Kontrol panosundaki koruma devreleri normal çalışmayı engelleyen bir durumu tespit ederek harici motor, kablolama veya termal arızalardan kaynaklanmayan iş mili alarm kodları üretir.

Uygulama Senaryoları

Alpha-i iş mili modülü kontrol kartı hatası:Bir işleme merkezinin iş mili bir seri iletişim alarmı veriyor ve başlayamıyor. İş mili motoru ve kablo testi doğru. A20B-2100-0802 iş mili kontrol PCB'si arıza olarak tanımlandı. Kartın değiştirilmesi, iş mili iletişimini ve hız düzenlemesini eski haline getirir.

İş mili hızı düzenleme arızası:Bir CNC torna tezgahı iş mili, kesme yükü altında komut verilen hızı tutamaz; hız önemli ölçüde düşer ve düzelmez. A20B-2100-0802'nin hız kontrol algoritması donanımı hatalı. Kartın değiştirilmesi, sıkı hız düzenlemesini yeniden sağlar.

SSS

S1: A20B-2100-0802, iş mili modülünün tamamını çıkarmadan değiştirilebilir mi?

Hayır. A20B-2100-0802, Alpha-i iş mili modülü muhafazasının içindeki dahili bir PCB'dir. Karta erişim, modülün sürücü kabininden çıkarılmasını, bir tezgah üzerinde açılmasını ve dahili kartın FANUC iş mili amplifikatörü bakım kılavuzu prosedürünü takiben çıkarılmasını gerektirir. Kart, muhafaza, kablolama kartı veya güç cihazları sağlamsa değiştirilmeden değiştirilebilir.

S2: A20B-2100-0802 iş mili motoru yazılımını (ürün yazılımı) taşıyor mu?

Motor yazılım ayarlarının (motor tipi donanım yazılımını gösteren H550, H553, H570, H580 kodları) iş mili kontrol panosunda yer aldığı A20B-2100-0800 sınıfı kartlar. Yedek A20B-2100-0802'yi alırken, kartın orijinal ile aynı motor tipi bellenimle sağlanıp sağlanmadığını doğrulayın. Boş veya farklı bir donanım yazılımı kartı takılıysa, CNC'deki iş mili parametre ayarları (motor seçim parametreleri) doğrulanmalı ve kurulu iş mili motoruyla eşleşecek şekilde kartın donanım yazılımının güncellenmesi gerekebilir.

S3: Hangi iş mili alarm kodları A20B-2100-0802'nin arızalanmış olabileceğini gösterir?

Kontrol panosuna işaret eden iş mili alarmları şunları içerir: SP01 (motor aşırı ısındı — motor sıcaklığı normal olarak onaylanırsa kontrol panosu işleme hatası olabilir), SP02 (hız sapması — bir düzenleme arızası olabilir), SP08 (iş mili seri iletişim hatası — CNC ile iş mili kontrol panosu arasındaki bağlantı koptu) ve SP24/SP25/SP30 (kontrol panosundan gelen yanlış kapı tahrik komutlarından kaynaklanabilecek IPM veya güç cihazıyla ilgili alarmlar). Öncelikle harici arızalar (motor sargısı, enkoder, kablolama) ortadan kaldırılmalıdır.

S4: A20B-2100-0802'nin değiştirilmesi iş mili parametre değişiklikleri gerektiriyor mu?

Çoğu iş mili parametresi CNC'nin ana parametre hafızasında saklanır ve yedek kart takıldıktan sonra otomatik olarak yeniden uygulanır. Bununla birlikte, kart yerleşik motor bellenimini taşıyorsa (A20B-2100-0800 ailesi notlarında açıklandığı gibi), CNC'nin iş mili seçim parametrelerinin yedek karttaki bellenimle eşleştiğini doğrulayın. Yanlış motor yazılımı ve parametre uyumsuzluğu, zayıf iş mili performansına veya alarm koşullarına neden olur.

S5: A20B-2100-0802'ye erişmeden önce güvenli boşaltma prosedürü nedir?

Alpha-i iş mili modülü, şebeke elektriği kesildikten sonra tehlikeli voltajı koruyan bir DC bara kapasitör kümesi içerir. FANUC Alpha-i iş mili amplifikatörü bakım kılavuzu, belirli modül güç değerleri için deşarj süresini belirtir. Modülü açmadan önce daima belirtilen süreyi bekleyin ve bir DC voltmetre ile doğrulayın. İş mili modülünün şarj göstergesi LED'i (varsa) boşaltma işleminin devam ettiğini bildirir.
