Kullanılmış FANUC A20B-2100-0830 A20B21000830 A2OB-21OO-O83O

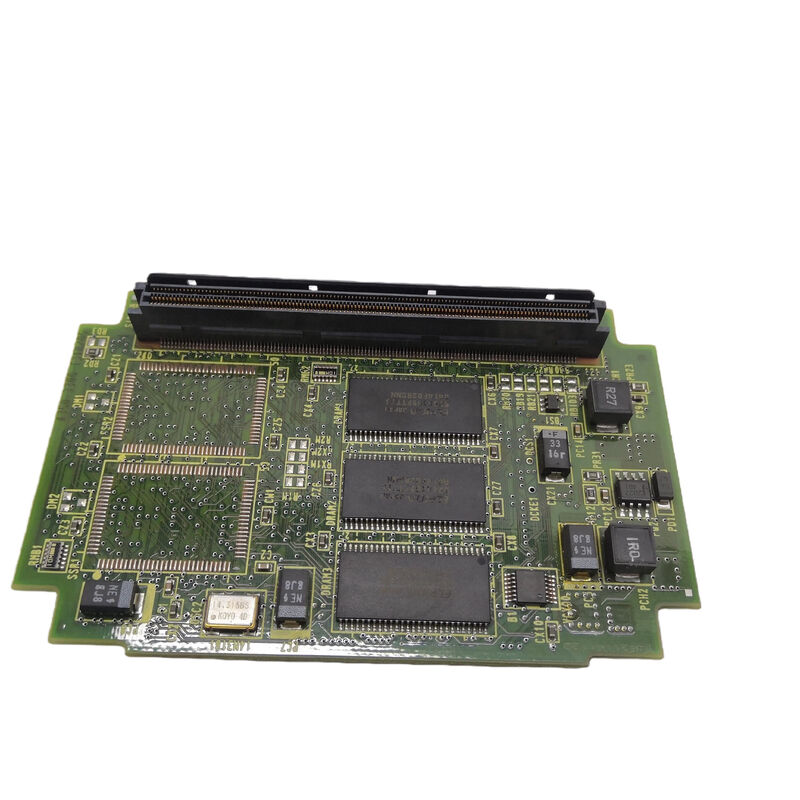

A20B-2100-0830 FANUC αis SVM1-360i Kontrol PCB 360A Tek Eksenli / A06B-6114-H109 / Kablolama Tablosu A16B-2203-0625 / Japonya Orijinal

SVM1-360i αis Serisindeki En Yüksek Akımlı Tek Eksenli Modül

FANUC αis (Alpha iS) tek eksenli servo modülü ailesi içinde (A06B-6114 serisi), SVM1-360i en güçlü varyanttır.αis SVM1 ürün yelpazesinde en üst sırada yer almaktadır.:

SVM1-360i'nin 360A zirve akım derecesi, SVM1-160i'ye (160A) göre 2.25 kat adım artışını temsil eder. This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.

Ana Özellikler

Kontrol PCB'si 360A zirvesinin gerçek zamanlı yönetimi

A20B-2100-0830 kontrol PCB'si SVM1-360i için tüm istihbaratı sağlar:

FSSB fiber optik iletişim:CNC'nin FSSB servo kartından eksen konumu komutlarını alır ve CNC'ye doğru mevcut konum verilerini sağlayarak her interpolasyon döngüsünde kodlayıcı geri bildirimi gönderir.

HRV akım kontrolü:Yüksek Yanıt Vektörü akım kontrol algoritması, A20B-2100-0830'un işlemcisinde çalışır ve 360A çıkış akımını yüksek bant genişliği ile komuta edilen değere doğru düzenler.SVM1-360i'nin büyük eylemsizlik uygulamaları için doğru akım düzenlemesi kritiktir. Servo'nun aşırılık olmadan yük değişikliklerine hızlı bir şekilde yanıt vermesi gerekir..

Koruma izleme:360A akım yolu güç cihazlarında önemli miktarda ısı üretir.ve DC otobüs koşulları ️ koruyucu eşiğin aşılması durumunda alarm kodları oluşturmak ve sürücüyü çalıştırmak.

Uygulama Senaryoları

SVM1-360i kontrol paneli hatası:FANUC αis SVM1-360i (A06B-6114-H109) FSSB iletişim alarmları geliştirir. Kablolama tahtası ve güç cihazları sağlam olduğu doğrulandı. A20B-2100-0830 değiştirildi.FSSB iletişimi ve servokontrolü yeniden kuruldu..

Büyük havacılık makine merkezi bakımı:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.

Sık Sorulan Sorular

S1: A20B-2100-0830 SVM1-160i (A06B-6114-H106) ile uyumlu mu?

No. A20B-2100-0830 SVM1-360i (A06B-6114-H109) için özel olarak kontrol PCB'dir. SVM1-160i A20B-2100-0740'ı kullanır.Kontrol PCB'sindeki koruma eşiği, modülün özel güç değerine eşleştirilmiştir.A20B-2100-0830'u bir SVM1-160i'ye yerleştirmek yanlış akım düzenlemesi üretir.

S2: αis serisi SVM1-360i, daha küçük αis modülleri gibi HRV3'ü destekliyor mu?

Evet. FANUC αis serisi spesifikasyon belgesinde, αis SVM1 aralığı için HRV3 yeteneği doğrulanırken, "HRV3 kullanırken, daha küçük modüller için Kablolama panosu A16B-2202-074X / PCB A20B-2100-054X kullanın" denir.ve daha büyük 360i ve 160i aynı HRV3 uyumlu mimariyi takip ediyor. A20B-2100-0830 büyük inersi servo uygulamaları için gereken yüksek bant genişliği akım kontrolünü destekler.

S3: A20B-2100-0830'a erişmeden önce SVM1-360i için boşaltma güvenliği gereksinimleri nelerdir?

SVM1-360i, 360A derecesi ve bu güç seviyesinin enerji depolama gereksinimleri nedeniyle αis SVM1 aralığında en büyük kondansatör bankasına sahiptir.Ana ağdan güç çıkarıldıktan sonra boşaltma süresi, daha küçük modüllere göre daha uzundur. αis serisi bakım kılavuzunun boşaltma bekleme özelliklerini tam olarak takip edin. Kalibreli bir DC voltmetre ile kontrol edin.Modülü sadece geçmiş zamana dayanarak asla açmayın. Volt metre onayı zorunludur..

S4: A20B-2100-0830'u değiştirmek, tüm SVM1-360i modülünü değiştirmeye göre ne kadardır?

A20B-2100-0830 kontrol kartının değiştirilmesi, tipik olarak tam A06B-6114-H109 SVM1-360i modül montajının değiştirilmesinden önemli ölçüde daha ucuzdur.Güç cihazları, ısıtma lavaboları ve konutlar kontrol panosunun arızasıyla yıpranmayan bileşenler.Kurul düzeyinde değiştirme, hata teşhisi kontrol panosunun tek arızalı bileşen olduğunu doğruladığında maliyetli bir yaklaşımdır.

S5: A20B-2100-0830 takıldıktan sonra herhangi bir başlatma gerektirir mi?

A20B-2100-0830 takıldıktan sonra özel bir kart başlatılması gerekmez.Servo parametreleri CNC'nin ana belleğinde depolanır ve başlangıçta yeni kontrol tahtasına uygulanırServo hazırlığını doğrulayın ve makineyi üretime geri getirmeden önce düşük hızlı testler yapın.CNC'deki FSSB servo algılama ekranının kartın değiştirilmesinden sonra doğru belirlenen ekseni gösterdiğini doğrulayın.
