Fanuc A20B-2101-0012 Modülü A20B21010012 A2OB-21O1-OO12

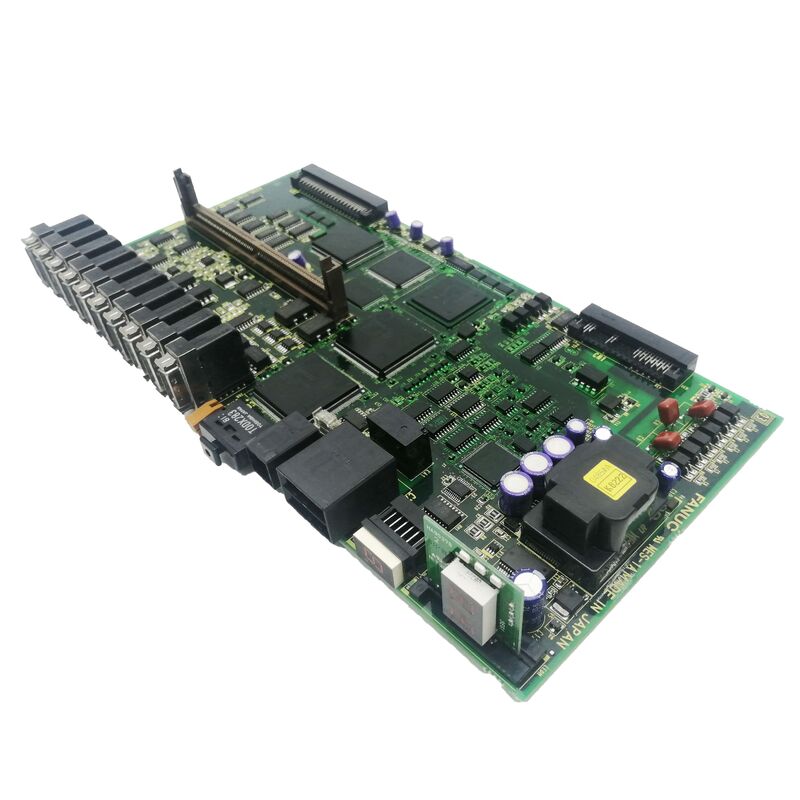

A20B-2101-0012 FANUC Beta βiSVPM2 Servo/Spindle Drive Board A06B-6134 Serisi / Çift Eksenli + 15kW SVSP / 0i-MC ve 18/21i-B CNC

A06B-6134 Bir birim, üç sürücü fonksiyonu

FANUC A06B-6134 serisi Beta SVSP (Servo/Spindle Power) ünitesi, alan ve maliyet verimliliğinin önemli olduğu daha küçük CNC makineler için tasarlanmış entegre bir sürücüdür.Aksi takdirde üç ayrı modülü işgal edecek üç işlev tek bir kaplamada birleştirilir.:

Entegre DC bas güç kaynağı:Birim kendi güç dönüştürme aşamasını içerir. Dış PSM (Power Supply Module) gerekmez.AC şebekesi doğrudan üniteye bağlanır ve iç düzleyici, servo ve spindle çıkış aşamaları için DC otobüsünü üretir.

Çifte servo eksenli kanallar:İki servo eksen (CNC torna üzerinde X ve Z veya küçük bir işleme merkezinde X ve Y) aynı birimden çalıştırılır.

15kW fiyonk kontrolü:Üçüncü bir kanal, spindle motorunu ‡ ünitenin biLP15 sınıfına kadar (15kW) spindle motorları için ayarlanmıştır.

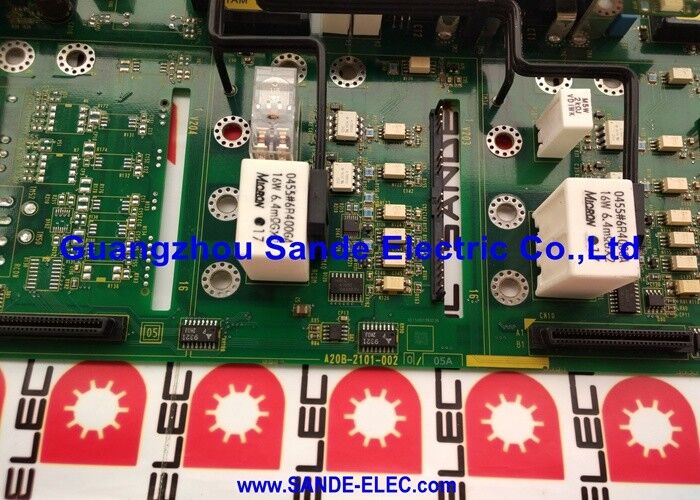

A20B-2101-0012, bu entegre ünitenin içindeki servo / spindle tahrik tahtasıdır. A06B-6134-H203 # A montajının bir parçası olarak onaylanan anahtar PCB'lerden biri A20B-2101-002x güç tahtası ile birlikte.

Anahtar Ürün Bilgisi

Makine Aracı Bağlamı Bu Birimin Nerede Bulunduğu

A06B-6134 SVSP, tipik olarak "daha az talepkâr CNC makinesi aletlerinde" bulunur.ve Alpha-i kabine donanımının (ayrı PSM + SVM + SPM) fiziksel ve ekonomik olarak orantısız olduğu eğitim makineleri.

Bu birim "normalde son 18/21i-B denetimleri ile veya daha ucuz bir alternatif olarak popüler 0i-MC denetim sistemiyle daha yüksek seviye yapılandırmalara" serbest bırakılır.

• Üç eksenli kompakt bir CNC işleme merkezi, X ve Y için iki servo kanalı kullanır; Z ayrı ayrı veya özel bir sürücü tarafından işlenir.
• Bir CNC torna, X (haçlı kaydırma) ve Z (kargo) için iki kanalı kullanır ve iğne kanalı ana dönüş iğnesini yönlendirir.

Bu ünitenin içindeki A20B-2101-0012 sürücü kartı, bu kanallar için servo ve spindle anahtarlarını yönetir.

Uygulama Senaryoları

SVSP sürücü kartı hatası:A06B-6134-H203#A SVSP ünitesi ile kompakt bir CNC işleme merkezi, bir servo veya spindle alarmı geliştirir.Tahta düzeyinde değiştirme tam sürücü fonksiyonunu geri getirir.

CNC entegrasyonu bakımı:Bir 0i-MC CNC işleme merkezini tamir eden bir servis atölyesi, kapsamlı bir SVSP ünitesi onarımının bir parçası olarak A20B-2101-0012'yi değiştirir.

Sık Sorulan Sorular

S1: A20B-2101-0012 güç kartı mı (A20B-2101-002x) yoksa A06B-6134-H203'te ayrı bir kart mı?

A06B-6134-H203#A'da "A20B-2101-002x & A20B-2101-0012 içerir".İki panelde farklı fonksiyonlar vardır. A20B-2101-002x (başka yerlerde A20B-2101-0022 olarak tanımlanır) yüksek akım yollarını taşıyan güç kablolama panelisidir.A20B-2101-0012, kontrol mantığını sağlayan servo/spindle tahrik kartıdır. Her ikisi de aynı SVSP ünitesinde bulunur.

S2: A06B-6134-H203 A20B-2101-0012 ile hangi servo motorlar için sınıflandırılmıştır?

A06B-6134-H203 # A eksenlerinin kanal başına 13A derecesi, bi8 ve bi12 sınıfı FANUC Beta servo motorlarına uyuyor.Servo motor modelini servo sürücü donanımını değiştirmeden veya yükseltmeden önce makine isim plakasından onaylayın.

S3: A20B-2101-0012'yi değiştirmek servo veya spindle parametrelerini değiştirmeyi gerektirir mi?

No. Servo ve spindle parametreleri CNC'nin ana parametreler belleğinde depolanır. A20B-2101-0012 sürücü kartının değiştirilmesi depolanan herhangi bir parametreler değerini etkilemez.Değiştirme cihazını yerleştirdikten ve gücü geri getirdikten sonra, SVSP ünitesi mevcut CNC parametre setine göre sürücü işlevlerini yeniden oluşturur.

S4: SVSP ünitesine A20B-2101-0012'ye girmeden önce hangi güvenlik önlemleri uygulanır?

A06B-6134 SVSP ünitesinde entegre bir DC otobüs kondansatör bankası vardır.FANUC Beta i Serisi bakım kılavuzunda A06B-6134 ünitesi için boşaltma bekleme prosedürünü izleyin., ve iç panellerine erişmeden önce bir DC voltmetre ile otobüs boşaltmasını doğrulayın.

S5: Ürün tanımında "biSVPM2" nedir?

"biSVPM2" işareti, A06B-6134 SVSP biriminin içinde A20B-2101-0012 panosunun ait olduğu işlevsel modülü tanımlar.SVSP ünitesinin Beta i Servo/Spindle Power Module bölümünü ifade eder. Bu iç modülü ünitenin güç kaynağı bölümünden ve diğer iç bileşiklerden ayırır..
