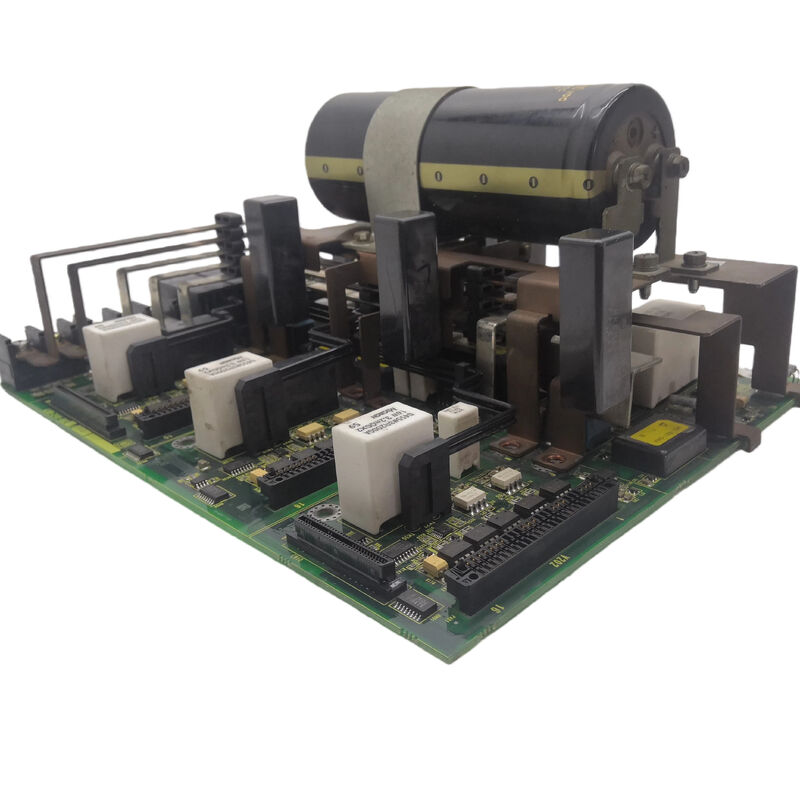

A20B-2101-0025 | FANUC Beta iSVSP3-40/40/40-15i Üç Eksenli Güç PCB — A06B-6134-H303 / 3×40A Servo + 15kW Mil / Güç Kablolama Kartı

Üç Servo Eksen ve Bir Mil — Tek Bir Ünitede

A20B-2101-0025, FANUC A06B-6134 Beta SVSP serisinin en yetenekli çeşidine hizmet eder: üç eksenli konfigürasyon. Çift eksenli A06B-6134-H203, 2 eksenli tornaları ve basit işleme merkezlerini kapsıyorken, A06B-6134-H303 (H303#A veya H303#C) üçüncü bir servo kanalı ekleyerek aynı entegre ünite formatında 3 eksenli işleme merkezi konfigürasyonlarına olanak tanır.

SVSPM1-40/40/40-15i tanımı şu yeteneklerin dökümünü yapar:

• 40/40/40:Her biri 40A tepe noktasında derecelendirilmiş üç servo eksen kanalı
• 15i:Entegre 15kW iş mili amplifikatörü
• SVSPM1:Tek entegre modül (ayrı PSM + SVM + SPM'nin aksine)

Çift eksenli A20B-2101-0022 ile karşılaştırıldığında üç eksenli A20B-2101-0025, üçüncü bir servo motor ekseni için gereken ek 40A servo kanalını sağlayarak tek bir entegre sürücü ünitesinde kompakt 3 eksenli CNC dikey işleme merkezi sağlar.

Önemli Ürün Bilgileri

iSVSP3 vs iSVSP2 — Üçüncü Eksen Güç Kartını Neden Değiştiriyor?

İki eksenli ünite (H203 için A20B-2101-0022) ve üç eksenli ünite (H303 için A20B-2101-0025), eksen sayısıyla birlikte fiziksel donanım ölçekleri nedeniyle farklı güç kartları kullanır:

• Üç servo çıkış aşaması, çıkış iletkenleri, konektörler ve akım sensörleri için daha fazla PCB alanı gerektirir
• Üç servo eksen artı bir iş milinden gelen DC bara yüklemesi, iki eksen artı bir iş milinden daha yüksektir
• Güç kartı düzeni, ek IGBT aygıtlarını, bunların soğutucu bağlantılarını ve kapı sürücü kablolarını barındırmalıdır

Bu farklılıklar A20B-2101-0025'i fiziksel olarak A20B-2101-0022'den farklı kılar; kartlar birbirinin yerine kullanılamaz.

Uygulama Senaryoları

βiSVSP3 güç kartı hatası:A06B-6134-H303#A SVSP3 ünitesine sahip 3 eksenli bir CNC işleme merkezi, üç servo eksenin tamamını ve iş milini aynı anda etkileyen donanım koruma alarmları geliştirir. A20B-2101-0025 güç kartı arıza olarak tanımlandı. Kart değişimi dört kanalın tamamını geri yükler.

Kompakt işleme merkezi tahrik onarımı:Komple tahrik sistemi olarak üç eksenli SVSP3'ü kullanan küçük bir CNC dikey işleme merkezi, güç kartının değiştirilmesini gerektirir. A20B-2101-0025, bu özel ünite için mevcut tek kart düzeyinde onarım seçeneğini sunar.

SSS

S1: A20B-2101-0025, A06B-6134'ün hem H303#A hem de H303#C varyantlarında mı kullanılıyor?

A06B-6134-H303'ün #A (standart arayüz) ve #C (C tipi arayüz) çeşitleri mevcuttur. A20B-2101-0025 güç kartı, iletişim arayüzü türünden bağımsız bir işlev olan yüksek akım çıkış aşamasını sağlar. Her iki modelin de aynı güç kartını paylaşıp paylaşmaması, aralarında herhangi bir konnektör veya donanım farkının olup olmamasına bağlıdır. Belirli birimin dahili belgelerinden onaylayın.

S2: A20B-2101-0025'in 40A kanalları tarafından hangi servo motorlar çalıştırılabilir?

Kanal başına 40A tepe noktası, bi22 ila bi40 sınıfı motorları ve benzer biS serisi modelleri kapsayan, 40A tepe noktasına kadar derecelendirilmiş FANUC Beta servo motorları destekler. Bu, çift eksenli H203 varyantının 13A kanallarından önemli ölçüde daha yüksektir ve daha zorlu 3 eksenli işleme merkezi eksen yükleri için daha büyük servo motorlara olanak tanır.

S3: A20B-2101-0025, çift eksenli bir ünitede A20B-2101-0022'nin yerini alabilir mi?

Hayır. Üç eksenli güç kartı (A20B-2101-0025), çift eksenli karttan (A20B-2101-0022) farklı bir fiziksel düzene ve konnektör konfigürasyonuna sahiptir. Farklı modül sipariş numaralarına sahiptirler (H303 ve H203) ve değiştirilemezler.

S4: A20B-2101-0025'e erişmeden önce A06B-6134-H303 için deşarj güvenliği gereksinimleri nelerdir?

SVSP3 ünitesi, ek servo kanalı ve daha yüksek birleşik güç nedeniyle çift eksenli H203 ünitesinden daha büyük bir dahili kapasitör kümesine sahiptir. Dahili kartlara erişmeden önce FANUC bakım kılavuzuna göre tam deşarj bekleme süresine izin verin. Herhangi bir şarj göstergesi LED'ini gözlemlemenin yanı sıra, kalibre edilmiş bir DC voltmetreyle deşarjı doğrulayın.

S5: A20B-2101-0025'in değiştirilmesi herhangi bir CNC parametresini etkiler mi?

Hayır. Tüm servo ve iş mili parametreleri CNC'nin ana parametre belleğinde bulunur. Güç kartının değiştirilmesi kayıtlı parametreleri etkilemez. Yedek A20B-2101-0025'i taktıktan ve gücü geri yükledikten sonra CNC, mevcut parametreleri üç servo kanalın tümüne ve iş miline otomatik olarak uygular.
