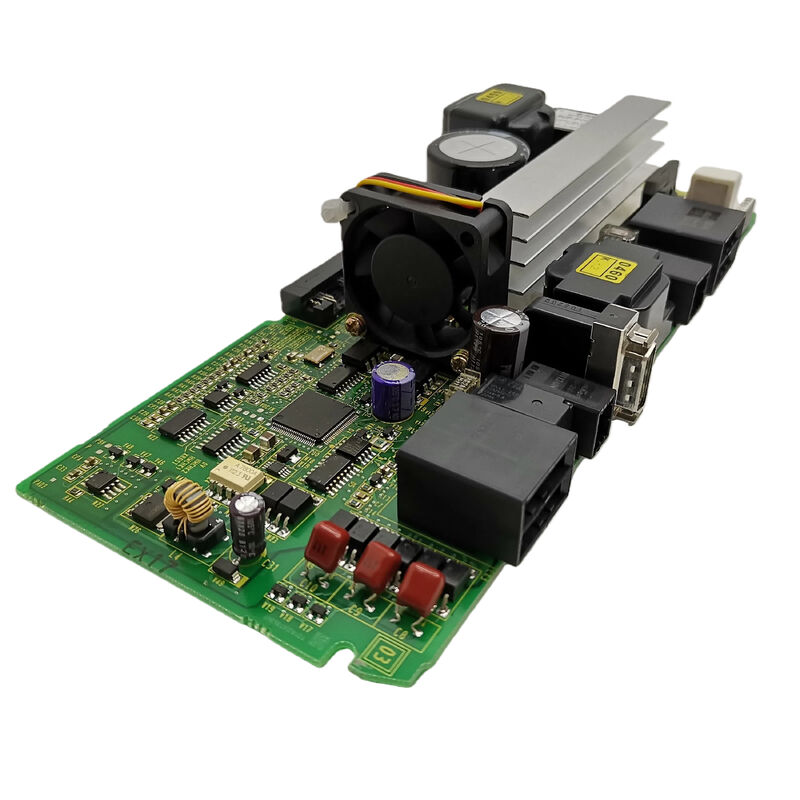

A20B-2101-0091 | FANUC Beta-i SVM1-20i Güç PCB'si — FSSB ve G/Ç Bağlantısı / A06B-6130-H002 / A06B-6132-H002

İki Arayüz Seçeneği, Bir Güç Kartı

FANUC Beta-i SVM1-20i servo sürücü iki iletişim arayüzü konfigürasyonunda mevcuttur. Seçim, takım tezgahının hangi CNC iletişim protokolünü kullandığına bağlıdır:

FSSB arayüzü (A06B-6130-H002):Eksen iletişimi için FANUC'un fiber optik Servo Seri Veri Yolu'nu kullanır; sürücü kabini ortamından kaynaklanan elektromanyetik parazitlere karşı tam bağışıklık sağlar. Kontrol panosu: A20B-2101-0050.

G/Ç Bağlantı arayüzü (A06B-6132-H002):Eksen iletişimi için FANUC'un I/O Link seri veriyolunu kullanır ve servo ekseni bir I/O Bağlantı düğümü olarak adresler. Kontrol panosu: A20B-8101-0200.

Her iki varyant da şunu kullanır:Güç kartı olarak A20B-2101-0091. Yüksek akım motor çıkış aşaması, DC bara bağlantıları ve IGBT donanımı iki arayüz versiyonu arasında aynıdır; yalnızca kontrol kartı değişir.

Önemli Ürün Bilgileri

Güç Kartı ve Kontrol Kartı - İş Bölümü

Beta-i SVM1-20i modülünde iki aktif PCB farklı işlevleri yerine getirir:

A20B-2101-0091 (güç PCB'si):Tüm yüksek akım donanımını taşır - DC bara giriş terminalleri, üç fazlı motor çıkış bağlantıları ve akım sensörü devreleri. Normal serviste bara voltajı seviyelerinde çalışır.

Kontrol panosu (FSSB için A20B-2101-0050, G/Ç Bağlantısı için A20B-8101-0200):Dijital iletişimi işler, mevcut kontrol algoritmalarını çalıştırır, kodlayıcı geri bildirimini işler ve IGBT geçit komutlarını üretir. Lojik voltaj seviyelerinde çalışır.

Arızalı bir A20B-2101-0091 genellikle iletişim hataları yerine çıkışla ilgili alarmlar (yük altında aşırı akım, sürücü donanım koruma tetiklemeleri) olarak kendini gösterir. Bu belirtilerin ayırt edilmesi, bu kartın hedeflenen şekilde değiştirilmesine yol gösterir.

Uygulama Senaryoları

SVM1-20i FSSB sürücüsü güç hatası:Beta-i SVM1-20i (A06B-6130-H002) normal yük altında bir aşırı akım alarmı geliştirir. Kontrol panosu doğru şekilde test ediyor. A20B-2101-0091 güç kartı arıza olarak tanımlandı. Değiştirme, normal sürücü çıkışını geri yükler.

G/Ç Bağlantısı varyant hizmeti:G/Ç Bağlantısı SVM1-20i (A06B-6132-H002) kullanan bir makine, bir güç kartı gerektirir. A20B-2101-0091, her iki arayüz varyantında da ortaktır; bir yedek, her iki konfigürasyonu da kapsar.

SSS

S1: A20B-2101-0091, A20B-2101-0090'ın (SVM1-4i'de kullanılır) yerini alabilir mi?

Hayır. A20B-2101-0090, SVM1-4i'ye (4A tepe noktası) hizmet ederken A20B-2101-0091, SVM1-20i'ye (20A tepe noktası) hizmet eder. Her kartın içindeki akım taşıyan donanım, kendi özel derecesine göre eşleştirilir. Benzer görünseler bile birbirlerinin yerine kullanılamazlar.

S2: A20B-2101-0091'e erişmeden önce hangi güvenlik prosedürü geçerlidir?

SVM1-20i modülü, AC gücü kesildikten sonra DC bara voltajını korur. Modülü açmadan önce şarj göstergesi LED'inin sönmesini bekleyin ve kalibre edilmiş bir DC voltmetre ile doğrulayın. Kartı tutarken ESD güvenli bir bilek kayışı kullanın.

S3: A20B-2101-0091'in değiştirilmesi servo parametresinin yeniden girilmesini gerektirir mi?

Hayır. Servo parametreleri sürücü PCB'sinde değil, CNC'nin ana belleğinde saklanır. Yedek parçayı taktıktan sonra CNC iletişimi yeniden kurar ve mevcut parametreleri otomatik olarak uygular.

S4: Hangi belirtiler A20B-2101-0091 arızasını ve kontrol kartı arızasını gösterir?

Güç kartı arızası: Yükle ilişkili aşırı akım alarmları, asimetrik motor fazları, çalışma koşulları altında donanım koruma tetiklemeleri. Kontrol kartı arızası: FSSB/I/O Bağlantısı iletişim hataları, sürücü hazır durumuna ulaşamıyor, başlatma sırasında düzensiz davranış. Yükle ilişkili alarmlar ilk önce güç kartını işaret eder.
