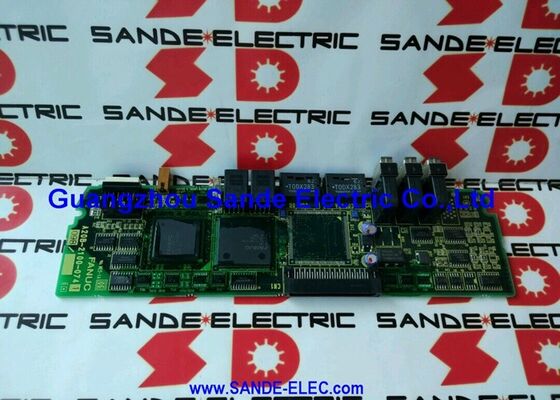

1 PC Kullanılmış Fanuc A20B-2101-0350 PCB Board İyi durumda A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 | FANUC Alpha iSP İş Mili Kontrol PCB'si — A06B-6141 / Tip A / 6141 Serisi İş Mili Tahrik Sistemi

A06B-6141 — Alpha iSP İş Mili Amplifikatörü

A20B-2101-0350, FANUC A06B-6141 Alpha iSP (i Spindle) serisi iş mili amplifikatörünün içine monte edilen A Tipi kontrol PCB'sidir. A06B-6141, FANUC'un Alpha i-serisi entegre iş mili amplifikatörüdür; doğrultucu, rejeneratif frenleme ve iş mili çevirici işlevlerini tek bir kompakt ünitede birleştirir.

Kontrol PCB'si (A20B-2101-0350) sürücünün zeka katmanıdır. Şunları yürütür:

İş mili hız kontrolü:Seri iş mili arayüzü aracılığıyla CNC'den hız komutlarının alınması ve komut verilen iş mili hızına ulaşmak için gerekli invertör çıkış frekansının ve voltajının hesaplanması.

Yön kontrolü:İş mili yönlendirme fonksiyonunun yönetilmesi — takım değişimi, hassas kılavuz çekme senkronizasyonu ve Cs ekseni konturlama için iş milinin hassas bir açısal pozisyonda durdurulması.

Seri iletişim:FANUC seri iş mili protokolü aracılığıyla CNC ile iş mili sürücüsü arasındaki iletişimi yönetmek; durum verilerinin (hız, yük, arıza) CNC'ye geri iletilmesi ve komutların (hız referansı, mod, etkinleştirme) alınması.

Koruma fonksiyonları:Sürücü sıcaklığının, aşırı akımın, aşırı voltajın ve kodlayıcı geri besleme bütünlüğünün izlenmesi — bir arıza durumu algılandığında sürücünün ekranında uygun alarm kodlarının oluşturulması.

Temel Özellikler

Bağlayıcı İşlevleri

A20B-2101-0350, sürücü sisteminin geri kalanıyla arayüz oluşturan çeşitli tanımlanmış konektörler taşır:

CXA2A / CXA2B:Seri iş mili iletişim konnektörleri — iş mili sürücüsünü CNC'nin seri iş mili arayüzüne bağlar. Bunlar CNC ile sürücü arasında çift yönlü komut ve geri bildirim verilerini taşır.

JA7A / JA7B:İş mili motoru konumu kodlayıcı geri besleme konnektörleri — iş mili motoruna monte edilen kodlayıcıdan motor hızı ve konum verilerini alır.

JYA2 / JYA3:Ek geri besleme konnektörleri — genellikle iş mili yönlendirmesinde ve Cs ekseni işlevlerinde kullanılan konum kodlayıcı veya yönlendirme sensörü sinyalleri için.

JX4 / JY1:Ek sinyaller için arayüz konnektörleri — iş mili amplifikatörüne hazır, alarm çıkışı veya makine I/O sinyalleri dahil.

Uygulama Senaryoları

A06B-6141 iş mili tahrik alarmı — kontrol PCB hatası:FANUC Alpha iSP iş mili amplifikatörü, kontrol düzeyinde bir alarm geliştirir (güç arızası değil). İş mili motoru ve güç aşamasının sağlıklı olduğu doğrulandı. A20B-2101-0350 kontrol PCB'si arıza olarak tanımlandı. Değiştirme, iş mili tahrik fonksiyonunu geri yükler.

İş mili yönlendirme hatası:Bir CNC işleme merkezi, iş mili yönlendirme hataları geliştirir; iş mili, takım değişimi için doğru konumda durmayı başaramaz. Yön sensörü ve kodlayıcı doğrulandıktan sonra A20B-2101-0350 kontrol hatası olarak tanımlanır.

SSS

S1: İş mili tahrikim için A20B-2101-0350'nin doğru kontrol PCB'si olduğunu nasıl doğrularım?

İş mili amplifikatörü model numarasını sürücünün isim plakasından belirleyin; A06B-6141 yazıyorsa A20B-2101-0350 doğru Tip A kontrol PCB'sidir. Ayrıca kurulu kartın etiketindeki "Tip A" tanımını da doğrulayın. Ürün açıklamasındaki "6141 Serisi" doğrudan A06B-6141 iş mili amplifikatörüyle uyumludur.

S2: A06B-6141 iş mili kontrol panosu bağlamında "A Tipi" nedir?

FANUC iş mili amplifikatörleri farklı kontrol PCB konfigürasyonları kullanabilir — Tip A ve Tip B tanımlamaları bu varyantları birbirinden ayırır. Tip A, A06B-6141 için standart kontrol kartı konfigürasyonudur. Yanlış tipin takılması (Tip A pozisyonuna B Tipi), iletişim arızalarına veya kontrol hatalarına neden olacaktır. Sipariş vermeden önce mutlaka kurulu kartın etiketindeki türü onaylayın.

S3: Hangi iş mili alarmları özellikle bir A20B-2101-0350 arızasını gösterir?

Kontrol PCB hataları tipik olarak iş mili seri iletişim grubunda alarmlar veya sürücünün LED'inde görüntülenen alarm 9 (seri iletişim hatası), alarm 24 (motor kontrol hatası) veya alarm 73 (kontrol kartı hatası) gibi kontrol seviyesi hata kodları üretir. Güç aşaması alarmları (aşırı akım, aşırı voltaj) genellikle kontrol panosundan ziyade güç PCB'sine veya IGBT'lere işaret eder.

S4: A20B-2101-0350'nin değiştirilmesi iş mili parametresinin yeniden girilmesini gerektirir mi?

İş mili parametreleri, sürücünün kontrol PCB'sinde değil, CNC'nin iş mili parametre belleğinde bulunur. Yedek A20B-2101-0350'yi taktıktan sonra CNC, açılış başlatma sırası sırasında seri iş mili arayüzü aracılığıyla iş mili parametrelerini sürücüye yeniden indirir. Üretime dönmeden önce iş milinin hız aralığında normal şekilde çalıştığını doğrulayın.

S5: A20B-2101-0350'yi değiştirirken hangi ESD ve güvenlik önlemleri geçerlidir?

CNC ve iş mili sürücüsünü tamamen kapatın. Sürücü kabinini açmadan önce kalibre edilmiş bir DC voltmetre kullanarak sürücünün DC bara kapasitörlerinin tamamen boşaldığını doğrulayın — DC bara voltajı 600V'u aşabilir ve şebeke elektriği kesildikten sonra da devam edebilir. A20B-2101-0350'yi ESD açısından güvenli bir yüzey üzerinde topraklanmış antistatik bilek kayışıyla tutun.
