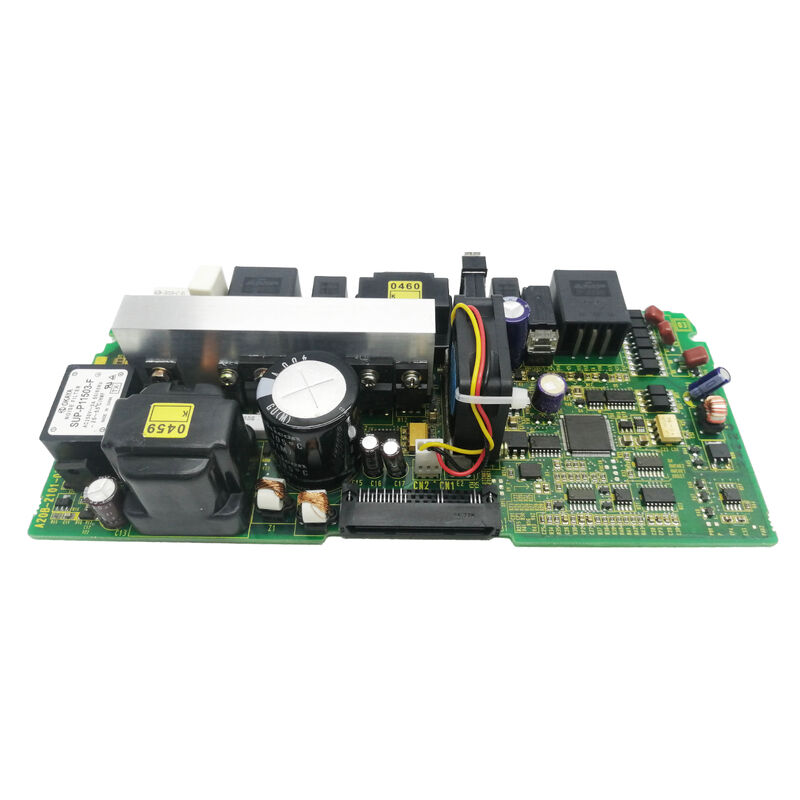

A20B-2101-0390 | FANUC Alpha I Serisi Güç Kaynağı PCB — 7 Segmentli LED / Yerleşik Gürültü Filtresi / Baskılı Devre PSM Kartı

Alpha I Güç Kaynağı Modülü — Sürücü Sisteminin Enerji Temeli

A20B-2101-0390, FANUC'un Alpha I serisi sürücü sistemi için baskılı devre güç kaynağı kartıdır. FANUC'un Alpha I mimarisinde Güç Kaynağı Modülü (PSM), paylaşılan DC veriyolu üzerinden kendisine bağlı hem servo hem de iş mili amplifikatörleri dahil olmak üzere tüm sürücü sistemi için merkezi güç dönüştürme ünitesi olarak hizmet eder.

A20B-2101-0390 PCB, PSM içindeki kontrol ve izleme kartıdır ve şunları yönetir:

Düzeltme kontrolü:PSM, gelen üç fazlı AC şebeke gücünü düzenlenmiş bir DC bara voltajına dönüştürür. Güç kaynağı PCB'si bu düzeltme işlemini kontrol eder ve doğru voltaj seviyesi için DC barasını izler.

Rejeneratif enerji kullanımı:Servo veya iş mili eksenleri yavaşladığında rejeneratif enerji üretirler. PSM bu enerjiyi yönetir; ya onu AC şebekesine geri gönderir (rejeneratif PSM konfigürasyonlarında) ya da bir rejeneratif direnç yoluyla dağıtır. A20B-2101-0390 rejeneratif anahtarlamayı kontrol eder.

DC bara izleme:Güç kaynağı PCB'si, DC bara voltajını gerçek zamanlı olarak izleyerek aşırı voltaj ve düşük voltaj koşullarını tespit eder ve güç elektroniği hasar görmeden önce koruyucu kapatmaları tetikler.

Durum ekranı:A20B-2101-0390'daki 7 bölümlü LED ekran, PSM'nin çalışma durumunu ve alarm kodlarını gösterir; temel teşhis için CNC bağlantısı gerektirmeden güç kaynağı modülünün durumunun doğrudan görsel gösterimini sağlar.

Temel Özellikler

Yerleşik Gürültü Filtresi

"Yerleşik gürültü filtresi" spesifikasyonu, A20B-2101-0390'daki entegre EMI (Elektromanyetik Girişim) filtrelemeyi tanımlar. Anahtarlamalı güç elektroniği önemli ölçüde yüksek frekanslı elektriksel gürültü üretir; hem şebeke kaynağına geri dönen iletilen gürültü, hem de yakındaki hassas devreleri etkileyen yayılan gürültü.

A20B-2101-0390'daki entegre gürültü filtresi:

Gerçekleştirilen EMI baskılaması:Güç kaynağı PCB'sindeki ferrit indüktörler ve kapasitörler, yüksek frekanslı anahtarlama gürültüsünü ana iletkenlere ulaşmadan zayıflatarak aynı güç kaynağındaki diğer ekipmanlarla paraziti azaltır.

Uyumluluk:Yerleşik filtreleme, FANUC'un CE işareti ve diğer EMC uyumluluk gereksinimlerine yönelik sürücü tasarımının bir parçasıdır; sürücü sisteminin endüstriyel makineler için belirtilen yayılan ve iletilen emisyon sınırlarını karşılamasını sağlar.

Uygulama Senaryoları

PSM güç kaynağı PCB hatası:FANUC Alpha I sürücü sistemi PSM düzeyinde alarmlar geliştirir; DC veri yolu kurulamıyor veya sistem açılışta hemen alarm veriyor. Gelen şebeke beslemesi doğrulandıktan sonra A20B-2101-0390 güç kaynağı PCB'si arıza olarak tanımlanır. Değiştirme, DC bara kurulumunu ve normal sürücü çalışmasını eski haline getirir.

Alpha I sürücü sistemi bakımı:Bir üretim tesisinin Alpha I tahrik sistemi kapsamlı bir planlı bakıma tabi tutulur. A20B-2101-0390, sürekli güvenilir güç kaynağı çalışmasını sağlamak için PSM elektronik yenilemesinin bir parçası olarak değiştirildi.

SSS

S1: PSM güç kaynağı PCB'sinin Alpha I sürücü sistemindeki rolü nedir?

FANUC'un Alpha I mimarisinde PSM, merkezi güç dönüştürme ünitesidir; üç fazlı AC şebeke gücünü, tüm bağlı servo ve iş mili amplifikatörlerinin kullandığı DC veriyoluna yönlendirir. A20B-2101-0390, PSM içindeki kontrol PCB'sidir; düzeltmeyi, DC bara izlemeyi, rejeneratif enerji kullanımını ve koruyucu kapatmaları yönetir. İşlevsel bir PSM olmadan sistemdeki hiçbir servo veya iş mili sürücüsü çalışamaz.

S2: A20B-2101-0390'daki 7 segmentli LED kodları neyi gösteriyor?

7 bölümlü ekran iki tür bilgiyi gösterir: normal çalışma sırasındaki durum kodları (PSM'nin aktif olduğunu ve DC barasının hazır olduğunu doğrulayan) ve arıza durumları sırasındaki alarm kodları. Alarm kodları sayısaldır; her sayı, FANUC Alpha I servo amplifikatör bakım kılavuzunda belgelenen belirli bir arıza türüne karşılık gelir. Görüntülenen kodu okumak herhangi bir PSM arıza teşhisi için başlangıç ​​noktasıdır.

S3: A20B-2101-0390'ı değiştirmeden önce hangi güvenlik önlemleri gereklidir?

PSM, şebeke gücü kesildikten sonra yüksek voltajlı DC enerjisini (tipik olarak 300–600V DC bara) depolayan büyük filtre kapasitörleri içerir. PSM'nin iç kısmına erişmeden önce: ana beslemeyi kapatın ve kilitleyin, ardından bakım kılavuzunda belirtilen deşarj süresini bekleyin (genellikle 5-10 dakika). Herhangi bir dahili kartı kullanmadan önce kalibre edilmiş bir voltmetre kullanarak DC bara voltajının 30V'un altında olduğunu doğrulayın.

S4: A20B-2101-0390'ın değiştirilmesi sürücü sisteminin yeniden yapılandırılmasını gerektirir mi?

PSM güç kaynağı PCB'si kullanıcı tarafından yapılandırılabilen bir parametre depolama alanı içermez; tüm servo ve iş mili parametreleri CNC'nin parametre belleğinde bulunur. Yedek A20B-2101-0390'ı taktıktan ve şebeke gücünü geri yükledikten sonra PSM, DC veriyolunu normal şekilde kurmalıdır. CNC'yi etkinleştirmeden ve servo ve iş mili sürücülerini test etmeden önce 7 bölümlü ekranın doğru hazır durumunu gösterdiğini doğrulayın.

S5: Alpha I PSM'yi (A20B-2101-0390) önceki Alpha serisi PSM'lerden ayıran nedir?

"Alpha I" tanımı, FANUC'un Alpha sürücü sisteminin i-serisi neslini belirtir; gelişmiş performans, daha yüksek entegrasyon ve güncellenmiş iletişim protokolleriyle önceki Alpha serisinin evrimi. Alpha I PSM, entegre gürültü filtreleme ve 7 bölümlü LED tanılama özelliğine sahip bir baskılı devre güç kaynağı kartı (A20B-2101-0390) kullanır; bu özellikler, Alpha I neslinin önceki PSM donanımına göre tasarım iyileştirmelerini yansıtır.
