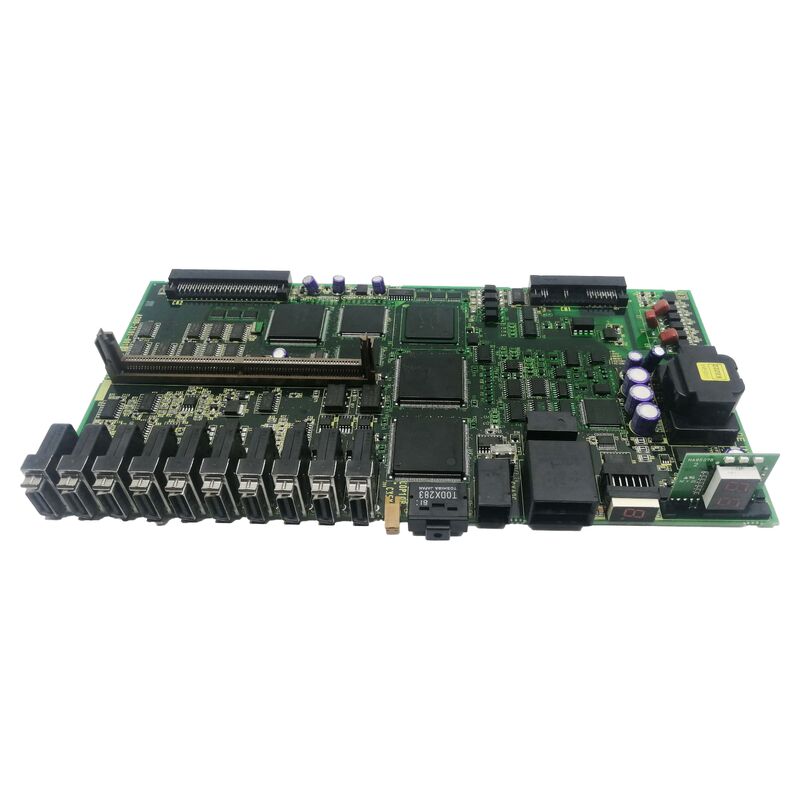

1PC Kullanılmış FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681 | FANUC A20B-2101 Serisi Güç Kaynağı Kartı — CNC Tahrik Sistemi / Endüstriyel Otomasyon / Japonya Orijinal PCB

A20B-2101 Serisi Güç Kaynağı Kartları

A20B-2101 serisi, FANUC CNC ve otomasyon sistemleri için geniş bir sürücü ve güç kartı yelpazesini kapsar. Bu seride "güç kaynağı kartları" olarak sınıflandırılan kartlar, sürücü modülleri ve CNC donanım düzenekleri içindeki elektronik devrelere düzenlenmiş, sabit besleme voltajları sağlama gibi kritik bir işlevi yerine getirir.

A20B-2101 serisi güç kaynağı kartı serisi, bilinen birçok işlevsel uygulamayı kapsar:

Alpha-i PSM güç kaynağı kartları:A20B-2101-0390 ailesi (/08A ve diğer revizyonlar dahil), Alpha-i PSM (Güç Kaynağı Modülü) yüksek güç serisi için "GÜRÜLTÜ FİLTRELİ GÜÇ KAYNAĞI KARTI" olarak onaylandı; PSM üniteleri için 7 bölümlü LED durum ekranı ve entegre gürültü filtresi sağlıyor. Aynı serideki iyi belgelenmiş bu kart, diğer A20B-2101 güç kaynağı kartlarının bağlamını oluşturur.

Sürücü modülü dahili güç kaynağı kartları:Diğer A20B-2101 güç kartları, servo ve iş mili amplifikatör modülleri içindeki dahili 5V, 15V ve 24V lojik besleme raylarını besler; mevcut DC bara veya kontrol besleme gerilimini, modülün lojik ve arayüz devrelerinin ihtiyaç duyduğu kesin gerilimlere dönüştürür.

Beta-i ve αis serisi kartlar:Kompakt Beta-i SVM1 sürücüler ve αis serisi modüller için güç kaynağı kartları da A20B-2101 numaralandırmasında yer alır ve tüm sürücü sisteminin güç dağıtım ihtiyaçlarını destekler.

Önemli Ürün Bilgileri

Güç Kaynağı Kararlılığı — Sürücü Sistemi İçin Neden Önemlidir?

FANUC CNC sürücü kabininde dahili güç kaynağı voltajlarının kalitesi ve kararlılığı sistem güvenilirliğini doğrudan etkiler:

Mantık kaynağı kararlılığı:Servo amplifikatörün kontrol elektronikleri (mikroişlemciler, kapı sürücüleri, kodlayıcı arayüzleri) sıkı toleranslar dahilinde kararlı 5V ve 3,3V kaynaklar gerektirir. Bu raylardaki voltaj dalgalanmaları veya geçici olaylar mantık hatalarına, aralıklı alarmlara veya düzensiz servo davranışına neden olur.

Kapı sürücüsü beslemesi:IGBT geçit sürücü devreleri, IGBT'yi tamamen açıp kapatmak için iki kutuplu bir beslemeye (tipik olarak +15V/-15V veya +15V) ihtiyaç duyar. Yetersiz geçit sürücüsü beslemesi, IGBT'nin kısmi doygunlukta çalışmasına neden olur; bu da ısı dağılımını artırır ve sonuçta IGBT arızasına yol açar.

Kontrol gücü izolasyonu:Dahili güç kaynağı kartları genellikle sürücünün yüksek gerilim veri yolu tarafı ile düşük gerilim mantık tarafı arasında izolasyon sağlar. Bu izolasyon, kontrol elektroniklerini veri yolu tarafındaki geçici olaylardan korur ve güvenli bir galvanik bariyer sağlar.

A20B-2101-0681 güç kaynağı kartı arızalandığında, sürücü modülünün dahili güç rayları bozulur; bu durum genellikle sürücünün açılışta kendi kendine testinde başarısız olmasına veya güç kaynağı alarm kodları oluşturmasına neden olur.

Uygulama Senaryoları

Sürücü modülü güç kaynağı hatası:FANUC sürücü modülü açılış sırasında hata veriyor. LED göstergeler dahili mantık gücünün olmadığını doğrular. Sürücü sisteminin AC girişi ve DC veriyolunun doğru olduğu doğrulandı. A20B-2101-0681 güç kaynağı kartı arıza olarak tanımlandı — dahili DC-DC dönüşümü başarısız oldu. Değiştirme, modülün mantık beslemesini ve normal çalışmasını geri yükler.

Aralıklı sürücü alarmı araştırması:Bir CNC ekseni, hareket olayları veya harici kablolama ile ilişkilendirilemeyen rastgele alarmlar geliştirir. Testler, alarmın A20B-2101-0681'in güç çıkışının termal yük altında kısa geçici durumlara girmesiyle ilişkili olduğunu gösteriyor. Değiştirme aralıklı arızayı çözer.

SSS

S1: Bir sürücü modülünde dahili güç olmadığında A20B-2101-0681'in hatalı bileşen olduğunu nasıl belirleyebilirim?

Öncelikle modülün harici kaynaklarının doğru olduğunu onaylayın; AC şebeke giriş voltajını ve PSM'den DC bara seviyesini doğrulayın. Harici kaynaklar doğrulandıysa ve modül hala mantık gücü göstermiyorsa, en olası arıza dahili güç kaynağı kartındadır. Modül içerisinde A20B-2101-0681, parça numarası etiketi okunarak tanımlanır. Bunun söz konusu modüle ait güç kaynağı kartı olduğunu doğrulamak için sürücü modülünün yedek parça listesiyle karşılaştırın.

S2: FANUC sürücü terminolojisinde "güç kaynağı kartı" ile "güç kartı" arasındaki fark nedir?

FANUC'un sürücü modülü dilinde: aelektrik panosu(veya kablolama panosu) yüksek akım motor çıkışını ve DC bara bağlantılarını taşır; motor akımlarıyla tam bara voltajında ​​çalışır. Agüç kaynağı kurulugerilimleri kontrol elektroniğinin ihtiyaç duyduğu daha düşük seviyelere dönüştürür - girişi DC barasından olsa da çıkışı olarak mantıksal voltaj seviyelerinde çalışır. A20B-2101-0681, yüksek akım güç kartı değil, güç kaynağı kartıdır (düşük voltajlı dahili besleme dönüştürücüsü).

S3: A20B-2101-0681 servo amplifikatör modüllerinde, iş mili modüllerinde veya PSM modüllerinde mi kullanılıyor?

A20B-2101 serisi üç sürücü tipinin tamamını kapsar: servo amplifikatörler, iş mili amplifikatörleri ve güç kaynağı modülleri (PSM'ler). A20B-2101-0681'in özel ana modül tipi, kurulu modülün içindeki parça numarası etiketinden doğrulanır. FANUC bakım kılavuzundaki ana modülün yedek parça listesine karşı çapraz referans.

S4: A20B-2101-0681'in değiştirilmesi depolanan sürücüyü veya CNC parametrelerini etkiler mi?

Hayır. Dahili güç kaynağı kartları sistem parametrelerini saklamaz. A20B-2101-0681'in değiştirilmesi CNC'nin servo veya iş mili parametre ayarlarını etkilemez. Değiştirme parçasını taktıktan ve gücü geri yükledikten sonra, sürücü modülünün kontrol elektroniği, CNC'nin ana belleğinde saklanan mevcut CNC parametrelerini kullanarak yeniden başlar.

S5: A20B-2101-0681'in revizyon çeşitleri var mı?

Birçok A20B-2101 serisi kart, donanım güncelleme yinelemelerini gösteren /01A, /02B gibi revizyon son eklerini taşır. Takılan kart etiketi belirli bir revizyon gösteriyorsa (örneğin, A20B-2101-0681/01A), yedek parçayı alırken bunu not edin. Daha sonraki revizyonlar genellikle aynı yuvadaki önceki revizyonlarla geriye dönük olarak uyumludur. Sürücü modülünün bakım notlarında özel bir revizyon zorunlu olarak belgelenmiyorsa, mevcut en son revizyon uygun değiştirme seçeneğidir.
