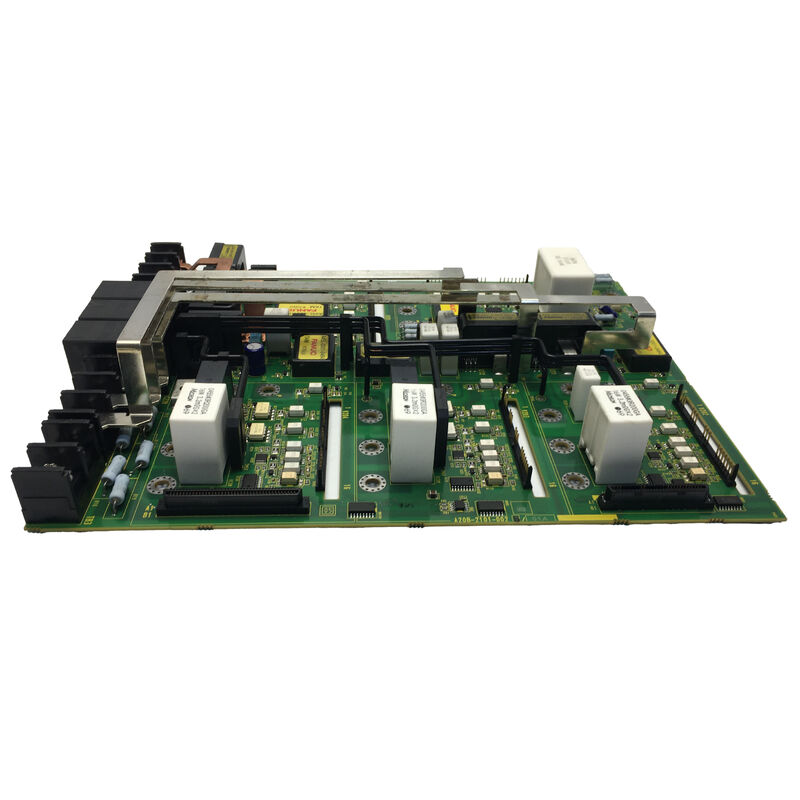

FANU PC Kartı A20B-2101-0922 A20B21010922 A2OB-21O1-O922

A20B-2101-0922 | FANUC A20B-2101 Serisi Servo Sürücü Devre Kartı — CNC / Robot Servo Amplifikatörün Değiştirilmesi PCB

A20B-2101 Serisi — Servo Sürücü Elektroniği

A20B-2101 serisi, FANUC'un servo amplifikatörü ve iş mili sürücü modüllerinin elektronik çekirdeğini oluşturan kontrol ve güç PCB'leri olan FANUC'un servo ve iş mili sürücü devre kartlarını kapsar. Bu seri, FANUC CNC ve robot ürün ailelerinde farklı sürücü güç değerlerine, mevcut kapasitelere ve arayüz nesillerine hizmet eden bir dizi kart tipini kapsar.

Bu serideki kartlar geçit sürücü sinyallerini, akım algılama devrelerini, koruma mantığını ve CNC'den gelen konum ve hız komutlarını hassas motor kontrol çıkışlarına çeviren iletişim arayüzlerini taşır. Bir servo sürücü modülünde dahili bir arıza oluştuğunda, içindeki devre kartları değiştirme yoludur; orijinal bir FANUC kartının takılması sürücüyü belirtilen performansına döndürür.

Önemli Ürün Bilgileri

Servo Yükselteçlerdeki Devre Kartları — Kontrol Katmanı

FANUC servo amplifikatör modülü, her biri belirli bir işlevsel katmanı yöneten katmanlı PCB'ler içerir:

Güç panosu:Sürücünün çıkış aşaması için yüksek voltaj, yüksek akım anahtarlamayı yönetir; sürücü sinyallerini IGBT anahtarlama cihazlarına, DC bara izleme ve rejenerasyon kontrolüne yönlendirir.

Kontrol panosu:CNC'nin servo komutlarını işler (FSSB, Tip A veya Tip B arayüzü aracılığıyla), mevcut kontrol döngüsünü mikrosaniye güncelleme hızlarında çalıştırır, kodlayıcıdan motor geri bildirimini yönetir ve servo koruma mantığını yürütür.

Kablolama panosu:Harici kablolar ile dahili PCB yığını arasında fiziksel konnektör arayüzünü sağlar.

A20B-2101-0922, geçerli FANUC servo veya iş mili amplifikatör modülü içerisinde bu rollerden birini yerine getirir. Değiştirilmesi, sürücünün elektronik işlevini kart düzeyinde geri yükler; böylece amplifikatör modülünün tamamını değiştirme maliyetinden kaçınılır.

Kartın Değiştirilmesine Yol Açan Servo Sürücü Arızaları

Tüm servo sürücü arızaları amplifikatör modülünün tamamen değiştirilmesini gerektirmez. Bazı alarm kodları ve hata modelleri, güç cihazı arızasından ziyade kart düzeyinde bir arızayı gösterir:

• Motor veya harici kablolama arızalarıyla eşleşmeyen kalıcı alarm kodları
• Motoru ve kabloları düzeltin, ancak sürücü hazırlık alarmlarını silmeyi reddediyor
• Diğer sürücü bölümlerinin işlevsel kalması nedeniyle belirli işlevlerin kaybı (kodlayıcı geri besleme iletişimi, iletişim arayüzü, akım kontrolü)
• Açık bir fiziksel hasar olmaksızın, besleme tarafında geçici bir gerilim sonrasında değişen sürücü davranışı

Bu durumlarda kartın hedefe yönelik değiştirilmesi doğru onarım stratejisidir. A20B-2101-0922 yedek kartı, tüm modülün mekanik ve güç donanımını değiştirmeden arızalı işlevi geri yükler.

Uygulama Senaryoları

Servo modülü dahili hatası:Bir CNC makinesinin servo amplifikatörü, enkoder kablosu, motor veya kablolama arızalarıyla eşleşmeyen dahili bir alarm durumunda alarm verir. Kart düzeyinde teşhis, A20B-2101-0922'yi arızalı bileşen olarak tanımlar. Kartın değiştirilmesi normal eksen çalışmasını geri yükler.

Robot servo sürücü onarımı:FANUC robot kontrol cihazının servo sürücüsü, bir robot ekleminde aralıklı bir hata oluşturuyor. A20B-2101-0922'nin değiştirilmesi aralıklı davranışı çözer ve robotu güvenilir üretim çalışmasına geri döndürür.

Tahrik panosu atölyesi yedek:Bir üretim tesisi, hızlı servo modül onarımı için atölye yedek parçası olarak bir dizi A20B-2101 serisi kart bulunduruyor ve sürücü onarımının geri dönüş süresini günlerden saatlere indiriyor.

SSS

S1: Amplifikatör modülündeki hangi kartın arızalı olduğunu nasıl belirleyebilirim?

CNC veya sürücü ekranından özel alarm kodunu okuyarak hatayı yalıtın. FANUC sürücü alarm kodları (SV alarmları ve SP alarmları), servo amplifikatör açıklamaları kılavuzunda belgelenmiştir. Bazı alarmlar kontrol panosuna, bazıları ise güç panosuna özeldir. Bir kartta diğer kartta termal hasar, yanık izleri veya bileşen renginin değişmesi de tanıyı yönlendirir. Sürücünün LED ekranı işlevselse alarm düzeni, arızanın yığındaki belirli bir kartla sınırlandırılmasına yardımcı olur.

S2: A20B-2101-0922 motora özel kalibrasyon verileri içeriyor mu?

Bazı FANUC servo amplifikatör kontrol kartları, motor tanımlama verilerini veya kazanç kalibrasyonunu karttaki kalıcı bellekte saklar. Değiştirilen kart motora özel veriler taşıyorsa, yedek kart takıldıktan sonra veriler yeniden girilmeli veya yedekten indirilmelidir. A20B-2101-0922'nin takmadan önce kayıtlı motor verilerini taşıyıp taşımadığını doğrulamak için özel servo amplifikatör modelinin bakım belgelerini kontrol edin.

S3: A20B-2101-0922, CNC işleme sistemlerinde, robot kontrolörlerinde veya her ikisinde de kullanılıyor mu?

FANUC'un servo sürücü mimarisi platformlar arasında paylaşıldığından A20B-2101 serisi hem CNC hem de robot ürün gruplarında kullanılır. A20B-2101-0922'nin özel dağıtımı, kurulduğu sisteme bağlıdır. Kartın hedef sistemin yedek parça listesindeki konumu, bir CNC eksen sürücüsüne, bir iş mili sürücüsüne veya bir robot eklem amplifikatörüne hizmet edip etmediğini doğrular.

S4: A20B-2101-0922 değiştirilmek yerine onarıma gönderilebilir mi?

Arıza, bileşen seviyesinde tanımlanabilen ve çözülebilen ayrı bir bileşen arızası (arızalı IGBT geçit sürücüsü IC, hasarlı kapasitör, atmış koruma sigortası) olduğunda onarım, uygun maliyetli bir seçenektir. Yaygın elektrik aşırı gerilim hasarına sahip kartlar genellikle onarılmaktan daha iyi bir şekilde değiştirilir.

S5: A20B-2101-0922 için hangi ESD önlemleri geçerlidir?

A20B-2101-0922, elektrostatik boşalmaya duyarlı CMOS mantık IC'leri ve sürücü yarı iletkenleri içerir. Yalnızca topraklanmış bir yüzeye bağlı topraklama bilekliğiyle tutun. Antistatik ambalajda saklayın ve taşıyın. Servo amplifikatör modülüne erişirken herhangi bir PCB'ye dokunmadan önce kendinizi yere bırakın. Dahili kart erişiminden önce sürücünün gücü tamamen kapatılmalı ve DC bara kapasitörleri tamamen boşaltılmalıdır; amplifikatör muhafazasını açmadan önce DC bara voltajının 50V'un altında olduğunu doğrulamak için bir DC voltmetre kullanın.
