FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950∙ FANUC A20B Servo Sürücü Servisleri

FANUC Sürücü Sistemlerinde Kurul Düzeyinde Hizmet Eğitimi

FANUC servo ve spindle amplifier modülleri tek bir monolitik devre montajı yerine birden fazla çıkarılabilir PCB ile tasarlanmıştır.Bir sürücü arızalanırken, arıza genellikle bir panoya yerleştirilir güç aşaması, kontrol devri veya arayüz paneli.Sadece bozulmuş kartı değiştirmek tüm modülü değiştirme maliyetinin bir kısmına sürücüyü geri getirir.

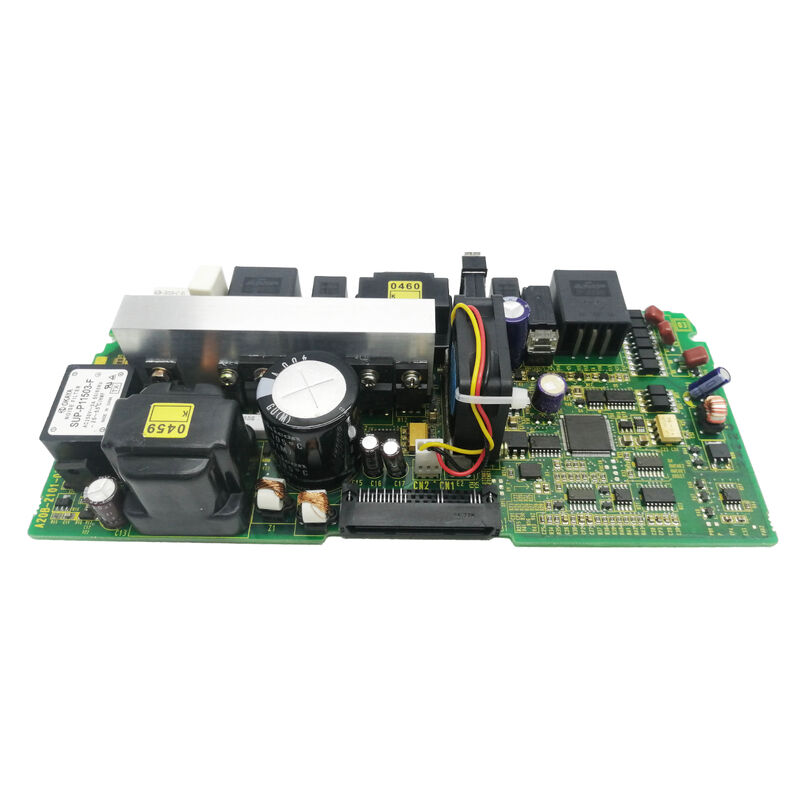

A20B-2101-0950 bu servis katmanındaki bir devreler tahtasıdır. FANUC güçlendirici modülünde işlediği özel yuva ve fonksiyon için bir yedek PCB.Diğer A20B-2101 serisi levhalar gibi, FANUC'un CNC ve robot platformlarındaki servo ve spindle tahrik sistemleri içinde hizmet vermektedir.

Anahtar Ürün Bilgisi

Servo kart arızalarının makinede nasıl oluştuğu

Servo tahrik kartı arızası her zaman tüm sürücünün kapanmasına neden olmaz.

Kademeli bozulma:Servo doğruluğunun azalması, hatadan sonra artması veya tutarlı olmayan konumlandırma ‡ genellikle akım algılama veya geri bildirim işleme devrelerinde bileşen sürüklenmesinden kaynaklanır.

Aralıklı alarm:Sürücü, belirli eksen hareketleri sırasında ara sıra hareket eder, ancak sıfırlanınca temizlenir. Bu, termal veya yük gerginliği altında arıza yapan bir kart bileşenini gösterir.

Acil yolculuk:Sürücü alarmları hemen etkinleştirildiğinde veya makine döngüsündeki tutarlı bir noktada tetiklendiğinde, CNC'nin alarm geçmişi günlüğünün belirli bir sürücü kartı fonksiyonuna kadar izlemeye yardımcı olabileceği bir kalıp.

İletişim kaybı:CNC, servo otobüsündeki sürücüyle iletişim kuramaz. Güç aşamasında bir arıza yerine FSSB veya Tip A / B arayüz panosu arızası.

Her bir desen, tahrik elektroniklerinin farklı bir bölümüne işaret ederek, değiştirme hedefini A20B-2101-0950 veya modüldeki başka bir panoya daraltır.

Uygulama Senaryoları

Servo güçlendirici tamir:Uzun süre çalışan bir makine aletindeki bir FANUC servo güçlendirici modülü revize edildi. A20B-2101-0950 modüldeki diğer eski PCB'ler ile birlikte, kart düzeyinde bir güncelleme parçası olarak değiştirildi.Sürücü elektroniklerinin bileşen ömrünü sıfırlamak için.

Hasar düzeltme hedefi:FANUC robot servo modülü, normal bir çalışma döneminden sonra tutarlı bir alarm geliştirir. Alarm kodu, iç sürücü kartı hatasına işaret eder. A20B-2101-0950 değiştirme alarmı çözür.

Çeşitli eksenli sistemler için atölyede yedek:Çoklu FANUC robot istasyonları olan bir tesisi sürdüren bir sistem entegratörü, A20B-2101-0950'yi bir sürücü yedek parça kitinin bir parçası olarak stoklar ve bu da servomodule arızalarda aynı vardiya tamirini sağlar.

Sık Sorulan Sorular

S1: A20B-2101-0950 ve A20B-2101-0922 arasındaki ilişki nedir?

Her ikisi de A20B-2101 serisindeki panellerdir ve her ikisi de FANUC servo / spindle amplifier uygulamalarına hizmet eder.Farklı güçlendirici modelleri veya güçlendirici modülleri içindeki yuvalar için farklı devre konfigürasyonlarına sahip farklı parça numaralarıdırBirbirlerinin yerine geçmezler. Doğru kart, belirli amplifikatör modeline ve işgal ettiği yuvaya göre belirlenir.Kurulu kart etiketinden veya amplifikatör yedek parça listesinden tam parça numarasını doğrulayın.

S2: A20B-2101-0950 orijinal sürücüden kaydedilen parametreleri taşıyor mu?

Bu, kart türüne bağlıdır. FANUC servo amplifikatörlerindeki kontrol panelleri motor kimlik kodlarını, kazanç ayarlama verilerini veya koruma eşiğini flaş veya EEPROM'da depolayabilir.Orijinal A20B-2101-0950'de saklanan veriler varsa, bir yedek kartın sürücünün optimize edilmiş performansına geri dönmesi için yedekleme verilerinin yeniden yüklenmesi gerekebilir.Değiştirme sonrası veri yüklemesinin gerekli olup olmadığını belirlemek için özel sistem için servo amplifier bakım kılavuzuna başvurun..

S3: FANUC servo sürücü alarmları arızalı kartı tanımlamak için nasıl çözülür?

FANUC CNC servo alarmları (SV alarmları) ve spindle alarmları (SP alarmları) CNC operatörünün kılavuzunda ve servo amplifikatörün açıklama kılavuzunda listelenmiştir.ve muhtemel neden listesi. Birçok alarm açıklaması açıkça hangi donanım bölümünün (güç devresi, kontrol devresi, kodlayıcı arayüzü veya iletişim arayüzü) en muhtemel arıza kaynağı olduğunu belirler.Doğrudan yedek tahtaya işaret eden.

S4: A20B-2101-0950 çıkarıldığında sürücüyü güçlendirmek güvenli mi?

Hayır, gerekli PCB'ler çıkarılmışken bir servo amplifier modülünü çalıştırmak eksik ve potansiyel olarak tehlikeli bir elektrik yapılandırması yaratır.Kayıp panolar öngörülemeyen geçiş davranışına neden olabilirHer zaman herhangi bir servo amplifier modülünü çalıştırmadan önce tüm gerekli panellerin doğru şekilde kurulduğundan emin olun.

S5: A20B-2101-0950'yi doğru bir şekilde değiştirmek için hangi belgelere ihtiyaç vardır?

Gerekli belgelere şunlar dahildir: Servo amplifier açıklama el kitabı belirli amplifier modeli için (kart konum şemaları ve konektör pinouts için),CNC bakım kılavuzu (güvenlik prosedürleri ve boşaltma gereksinimleri için), ve amplifikatör yedek parça listesi (A20B-2101-0950'nin hedef yuva için doğru pano olduğunu doğrulamak için).Çoğu amplifikatör serisi için FANUC belgeleri FANUC'un teknik belge hizmetlerinden mevcuttur..
