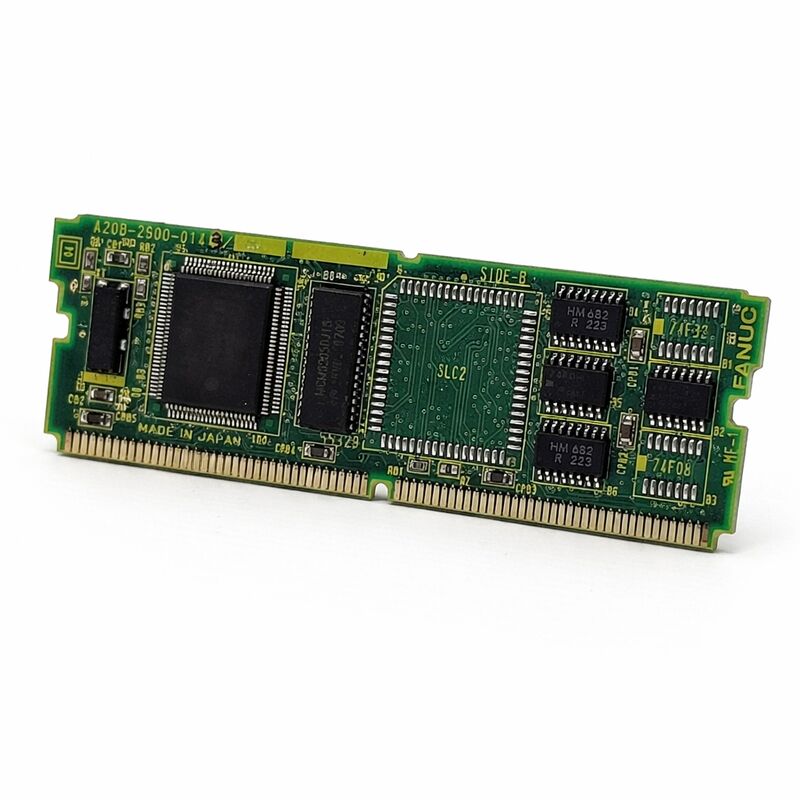

Fanuc PC Kız tahtası A20B-2900-0350 A20B29000350 A2OB-29OO-O35O

FANUC A20B-2900-0350 | Grafik CPU Modülü — Seri 15-B / 16 / 18, CAP-II Ekran, Japonya Menşeli

Parça Numarası: A20B-2900-0350

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Grafik CPU Modülü (Takılabilir PCB)

Kart Serisi: A20B-2900

Uyumlu Sistemler: FANUC Seri 15-B (Opsiyon 1 kartı), Seri 16, Seri 18

Ekran Uygulaması: CAP-II, CRT / LCD

Genel Bakış

A20B-2900-0350, FANUC CNC kontrol sistemleri için bir grafik CPU modülüdür. A20B-2900 serisine aittir ve belirli denetleyici yapılandırmasına bağlı olarak ana karta veya Opsiyon 1 (OPT1) kartına takılır.

Temel işlevi, bağlı CRT veya LCD monitör için grafiksel ekran çıktısını işlemek ve oluşturmaktır — bu, CNC'nin görsel arayüzünü çalıştıran hesaplama bileşenidir.

Bu modül, FANUC Seri 15-B, 16 ve 18 CNC sistemlerinde kullanılır ve bu denetleyicilerin CAP-II ekran yapılandırmalarını sürmesini sağlar.

CAP-II, bu nesil denetleyicilerde kullanılan belirli bir FANUC CNC ekran çıkış standardını ifade eder.

Grafik CPU modülü, ekran oluşturma görevlerini yerine getirir — CNC'nin ekran verilerini makinede takılı olan monitör tipi için doğru sinyallere dönüştürür.

FANUC CNC sistemindeki grafik ekran işlevleri kozmetik eklemeler değildir.

Operatörün tüm arayüzü — konum ekranı, parametre ekranları, alarm mesajları, grafik takım yolu simülasyonu ve tüm gezinme menüleri — ekran sistemi aracılığıyla oluşturulur.

Grafik CPU modülü arızalandığında, operatör makinenin durumunu görme yeteneğini kaybeder. CNC arka planda hareketi işlemeye devam edebilir, ancak operatör durumu doğrulayamaz, alarmlara yanıt veremez veya ekrandan komut giremez.

Anahtar Özellikler

CNC Denetleyicilerinde Grafik İşleme

Bir CNC denetleyicisi, temelde farklı iki tür görevi aynı anda işler. Gerçek zamanlı kontrol görevleri — servo konum döngüleri, iş mili hızı düzenlemesi, PMC merdiven mantığı yürütme — sıkı zamanlama gereksinimleriyle ana CPU'da çalışır.

Ekran oluşturma hesaplama açısından yoğundur ancak zamanlama açısından o kadar kritik değildir. Bu görevleri farklı işlemcilere ayırmak pratik bir tasarım seçimidir.

A20B-2900-0350, özel grafik işlemcisidir.

Ana CNC CPU'sundan veri alır — ekran içeriği, imleç konumu, yazılım tuşu etiketleri, alarm metni, takım yolu koordinatları — ve bunu ekrana güç veren video çıktısına dönüştürür.

Bu işi ayrı bir modülde çalıştırmak, ana CPU'yu gerçek zamanlı görevleri için serbest bırakır.

Bu ayrım aynı zamanda bir bakım avantajı da sağlar. Arızalı bir grafik modülü, CNC'nin hareket kontrolünü devre dışı bırakmaz.

Ekran hatası giderilirken makine çalışmaya devam edebilir — veya sınırlı bir modda çalıştırılabilir.

Hata, tüm kontrole yayılmak yerine grafik alt sistemine izole edilir.

CAP-II Ekran Sistemi

CAP-II, FANUC'un Seri 15-B, 16 ve 18 nesli denetleyicilerde kullandığı ekran mimarisidir. CNC'nin ekran işleme elektroniği ile monitör birimi arasındaki arayüzü tanımlar. A20B-2900-0350, denetleyici tarafında CAP-II ekran çıkışını uygular.

Farklı FANUC denetleyici nesilleri farklı ekran mimarileri kullanmıştır.

Daha önceki nesiller farklı grafik modülleri kullanmıştır; C serisinin HSSB tabanlı sistemleri hala farklı bir arayüz kullanır.

A20B-2900-0350, B serisi ve erken sayısal seri denetleyiciler için özel olarak CAP-II çözümüdür.

Farklı bir nesilden veya farklı bir ekran standardından bir grafik modülü kullanmak doğru çıktı vermeyecektir.

Modülün hem Seri 15-B hem de Seri 16/18 platformlarıyla uyumluluğu, bu denetleyici aileleri arasında paylaşılan bir ekran mimarisini yansıtmaktadır.

Kurulum konumu — ana kart veya OPT1 kartı — belirli denetleyici tipine ve yapılandırmasına göre değişiklik gösterir.

Kurulumdan önce makinenin donanım belgelerinden montaj konumunu doğrulayın.

Kurulum Konumu Değişkenliği

A20B-2900-0350, denetleyiciye bağlı olarak farklı konumlara takılabilir: bazı yapılandırmalarda doğrudan ana CPU kartına veya diğerlerinde OPT1 (Opsiyon 1) alt kartına. OPT1 kartı, ana CPU'ya opsiyon fonksiyon yuvaları ekleyen bir genişletme kartıdır — grafik modülü, ana kartta özel bir grafik modülü yuvası olmayan yapılandırmalarda bu yuvalardan birini kaplar.

Bu kurulum esnekliği, A20B-2900 serisi tasarımında kasıtlıydı.

Aynı grafik modülü, mevcut yuva konumuna uyum sağlayarak birden fazla denetleyici yapılandırmasına hizmet eder.

Bir yedek parça temin etmeden önce, mevcut olarak takılı olan modülün hangi konumu kapladığını belirleyin ve o konumun denetleyicide mevcut olduğunu doğrulayın.

OPT1 kartı da arızalı veya eksikse, grafik modülünü takmadan önce bunu giderin.

SSS

S1: CNC ekranı tamamen karanlık. Makine açılıyor ve eksenler normal çalışıyor gibi görünüyor. A20B-2900-0350 muhtemel arıza mı?

Normal makine işleviyle birlikte karanlık bir ekran, bir ekran alt sistemi arızasının güçlü bir göstergesidir — grafik modülü, ekran ünitesi veya birbirine bağlayan kablo. Modülü değiştirmeden önce, ekran ünitesinin güç aldığını doğrulayın (kendi güç LED'ini veya güç bağlantısını kontrol edin).

Güç kaynağı olmayan bir ekran, grafik modülünün durumundan bağımsız olarak hiçbir şey göstermeyecektir.

Güç onaylanırsa, denetleyici ile ekran ünitesi arasındaki sinyal kablosunu kontrol edin.

Güç ve kablo iyi olarak onaylanırsa, grafik modülü birincil şüpheli haline gelir.

S2: Ekran kısmi içerik gösteriyor — bazı alanlar doğru işleniyor ancak diğerleri bozuk karakterler veya veri göstermiyor. Bu neyi gösteriyor?

Bozuk alanlarla kısmi işleme, bir grafik işlemci arızası veya bir ekran kablosu/bağlantı noktası arızasıyla tutarlıdır.

Tamamen arızalı bir grafik modülü tipik olarak tamamen boş veya tamamen bozuk bir ekran üretir, seçici bozulma değil.

Seçici bozulma daha yaygın olarak bir kablo veya bağlantı noktası sorunudur. Grafik modülünü değiştirmeden önce her iki uçtaki ekran kablosu bağlantılarını kontrol edin ve yeniden takın.

S3: A20B-2900-0350'yi değiştirdikten sonra, ekran açılıyor ancak yanlış çözünürlük veya konum dışı ekran içeriği gösteriyor. Ne yanlış gitti?

Modül değişimi sonrası yanlış ekran geometrisi veya çözünürlüğü, bir modül revizyonu uyumsuzluğu veya ayarlanması gereken bir ekran parametresi ayarını gösterir.

Değiştirilen modülün parça numarası ve revizyonunun orijinaliyle eşleştiğini doğrulayın.

Bazı FANUC denetleyicileri, ekran tipi ve çözünürlüğü için belirli grafik parametrelerinin ayarlanmasını gerektirir; bu parametrelerin değişim sürecinden sağ çıktığını ve makinede takılı olan monitör tipiyle eşleştiğini kontrol edin.

S4: Makine bir Seri 16 denetleyicisi kullanıyor. Seri 15-B makinesinden gelen A20B-2900-0350 yedek olarak kullanılabilir mi?

A20B-2900-0350, hem Seri 15-B'ye (OPT1 kartında) hem de Seri 16/18'e (ana veya OPT1 kartında) hizmet eder.

Kaynak modülü, takılı olanla aynı parça numarası ve revizyona sahipse, orijinal olarak hangi denetleyici ailesine takılmış olursa olsun onaylanmış bir donanım eşleşmesidir.

Kurulum konumunun eşleştiğini doğrulayın ve uyumluluğu kaynak makineye değil, parça numarası aracılığıyla doğrulayın.

S5: Çıkarılan bir A20B-2900-0350 yedek olarak nasıl saklanmalıdır?

Anti-statik ambalajda, nemden ve doğrudan güneş ışığından uzakta, sabit oda sıcaklığında saklayın.

Modül, pil içermez ve pasif depolamada bozulan zaman açısından kritik bileşenler içermez — doğru anti-statik kullanım ve kuru depolama koşulları ana gereksinimlerdir.

Modül birkaç yıldır depolanmışsa, kurulumdan önce kart kenarı konektör kontaklarını oksidasyon açısından inceleyin.

Altın kaplama kontaklardaki hafif oksidasyon, kurulumdan önce uygun kontak temizleyici ile temizlenebilir.
