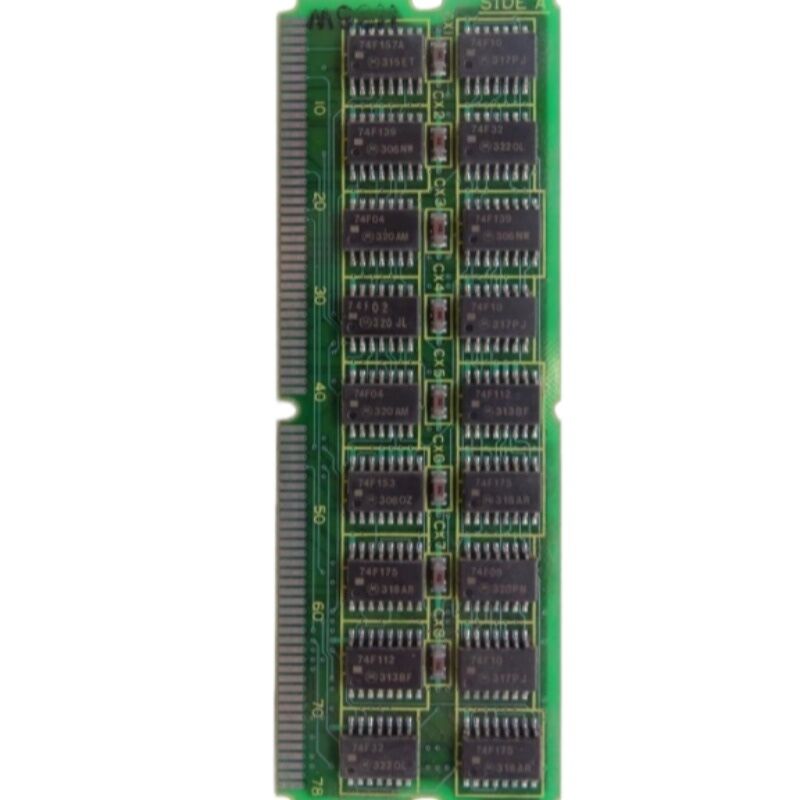

FANUC PC BOARD FANUC PC BOARD A20B-2900-0380 A20B29000380 A2OB-29OO-O38O

FANUC A20B-2900-0380 Tip A Servo Arayüz PCB

FANUC A20B-2900-0380, özel bir Tip A servo arayüzü gerektiren kontrol sistemleri için uygun bir servo taraflı basılı devre kartıdır.Ürün listelerinde bu bileşen genellikle bir servo arayüz modülü, servo arayüz kartı veya servo eklenti kartı olarak etiketlenir, bu da hareket kontrolü arayüz katmanında bulunduğunu gösterir.Gösteri yerine, hafıza veya güç kaynağı bölümleri.Genel bir "servo PCB" ile karşılaştırıldığında, bu kartın avantajı uygulama senaryolarında yatıyor.A FANUC professional repair organization describes it as a single-channel Type A axis controller module that plugs into a 16/18-inch Type A mainboard to control Type A interface Alpha servo amplifier modules or units.Bu nedenle, makine zaten aynı kontrol mimarisi üzerinde çalışırken ve mevcut arayüz yolunun değişmeden kalması gerektiğinde bu modül pratik bir yedek seçenektir.

Teknik veriler

Başvurular

Bu tahta genellikle kullanılırFANUC 16/18 Model A kontrol sistemleriBirTip A servü arayüzü yoluEksen kontrolü için.

ÖzellikleTahta düzeyinde onarım,Tek eksenli arayüzün değiştirilmesi, veEski kontrolü sürdürmekAlfa servo arayüzünün orijinal mimarisi korunmalıdır.

Atölye kullanımında, A20B-2900-0380 fits best where the machine already has the same control family and the failed section has been traced to the servo interface layer rather than the amplifier power stage or the main CPU side.

Bu, hassas işleme ekipmanlarında, artan onarım işlerinde ve kurulu FANUC kontrol platformları için yedek kartların değiştirilmesinde geçerlidir.

Bu son cümle, belirlenen pano rolünden ve kurulum bağlamından bir çıkarımdır.

Sık Sorulan Sorular

S1. A20B-2900-0380 ne tür bir tahtadır?
Bu birTip A servolu arayüz PCB.Tipik olarak bir servo arabirim modülü, servo arabirim kartı ve servo eklenti kartı olarak tanımlanır, bu da bir ekran kartı veya güç kartı yerine bir hareket kontrol arabirimi kartı olduğunu gösterir..

S2: Bu pano sistemde ne yapıyor?
Onun rolü,Servo arayüzü yoluBir tamir uzmanı bunu birTek kanallı Tip A eksen kontrolörü modülüüzerinde kullanılır16/18 Model A ana panelleriçinAlfa güçlendiricikontrol, bu da sistemdeki yerini net bir şekilde gösterir.

S3. A20B-2900-0380 seçerken ne kontrol edilmelidir?
Kontrol et.Tam parça numarası,kurulu kontrol ailesi, ve makinenin birTip A servolu arayüzAyrıca ana kartın16/18 Model AAxis family ve aks bölümünün makinede zaten bulunan aynı arayüz stiline göre yapılandırılıp yapılandırılmadığı.

S4. "Tip A Servo Arayüzü" nasıl anlaşılmalıdır?
Bu kart için anahtar uyumluluk terimidir. Bir yedek kart bu arayüz türüne uymalıdır, aksi takdirde kurulu amplifikatör ve kontrol mimarisi doğru şekilde sıralanmayabilir.

S5. Bu panayı değiştirmeden önce hatalar nasıl teşhis edilmelidir?
Ayrılayarak başlayın.Arayüz hataları...denAmplifikatör hatasıGüçlendirici güç aşaması sağlıklı ise, ama eksen iletişim veya servo arayüzü davranışı kararsız kalırsa, arayüz panosu daha güçlü bir şüpheli olur.Ayrıca kontrolün zaten bir kontrol cihazı kullandığı biliniyor mu kontrol etmek gerekir.Tek kanallı A tipi eksen modülüEtkilenen yuvada, çünkü çoklu kartlı bir servo yolunda yanlış bir kartı değiştirmek zaman kaybı olabilir.
