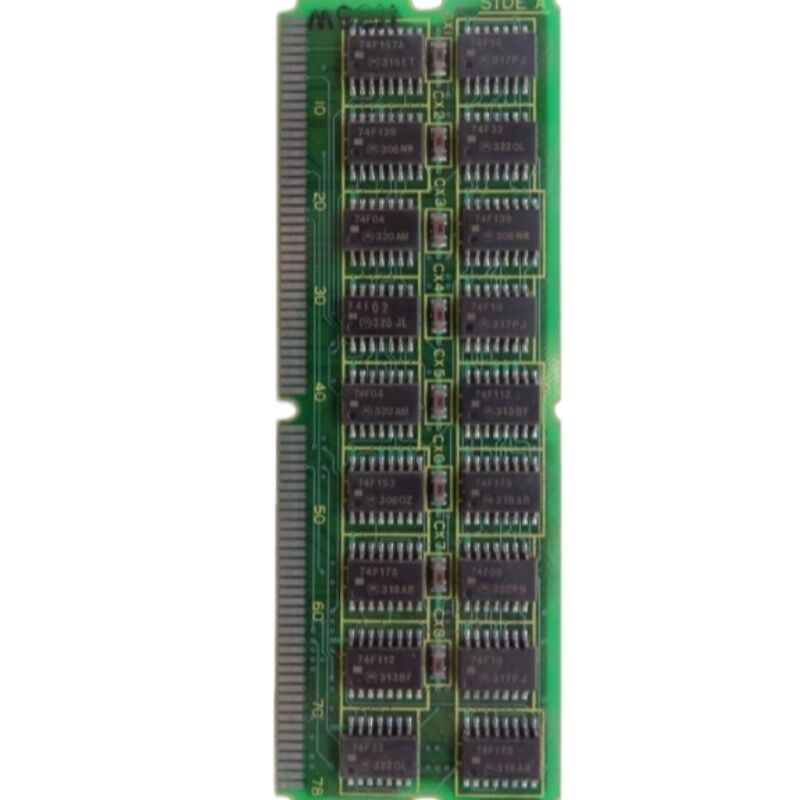

Ge Fanuc A20B-2900-0430 Ek Kart A20B29000430 A2OB-29OO-O43O

FANUC A20B-2900-0430

Parça numarası:A20B-2900-0430

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Kontrol PCB modülü

Tahta Serisi:A20B-2900

Uygulama:FANUC CNC kontrol sistemi otomasyonu

Genel bakış

A20B-2900-0430, FANUC'un A20B-2900 serisinden bir basılı devre kartı modülüdür. 20, ve 21.

A20B-2900 ailesi bellek modülleri, sistem kontrol modülleri, spindle arayüz kartları, servo arayüz kartları ve grafik modülleri içerir.kontrol cihazında tanımlanmış bir işlev.

-0430, desteklediği CNC sistemine özel yeteneğini katarak böyle bir varyanttır.

FANUC, 16-21 Serisi CNC denetleyicilerini modüler bir plug-in kartı felsefesi etrafında inşa etti.

Ana CPU kartı yapısal ve elektrik omurgasını sağladı, ve plug-in modülleri denetleyicinin yeteneklerini tanımlayan özel işlevleri sağladı: hangi iğne arayüzünü kullandığı,Ne kadar hafızası varmış?, hangi I/O bağlantıları mevcuttu, operatörün gösterdiği grafikler.

Bu felsefe, FANUC'un sadece uygun takma modül kombinasyonunu seçerek birçok farklı makine uygulaması için tek bir ana kartı yapılandırmasını sağladı.

A20B-2900-0430, bu modüler mimaride tanımlanmış konumunu işgal ediyor.

Kontrolör içindeki işlevi, makinenin otomasyonuna A20B-2900 serisi panellerinin belirlenmiş rolüyle uyumlu bir şekilde hizmet eder.

Tahta, Japonya'da üretiliyor, FANUC'un endüstriyel kalite üretim standartlarına göre inşa edildi ve CNC dolabı ortamında sürekli çalışma için tasarlandı.

Ana Özellikler

A20B-2900 Serisi ¥ Bir Ailede Modül Çeşitliliği

A20B-2900 serisinin genişliği, FANUC'un seri öncesi modüler mimarisinin ayırt edici özelliklerinden biridir.

FANUC, tek bir seri adı içinde, bir kız kartındaki basit SRAM yongalarından entegre spindle arayüzlerine sahip karmaşık sistem kontrol modüllerine kadar değişen modülleri üretti.DEVRE farklı kapasiteli depolama modülleri, çalışma belleği için DRAM modülleri, ekran sistemi için CRT kontrol modülleri ve sürücü iletişim için servo arayüz panelleri.

Önemli olan bu çeşitlilikti.

Aynı ana CPU kartı, analog bir spindle arayüzüne ihtiyaç duyan bir dönme merkezi, seri bir spindle gerektiren bir işleme merkezi, 9 inçlik bir CRT ekranı olan bir sistem,ve daha küçük bir LCD paneli olan bir makine her fonksiyon pozisyonu için uygun A20B-2900 varyantını seçerek.

Makine üreticisi, makinelerinin tasarımına uyan kombinasyonu seçti.

A20B-2900-0430 bu ekosistemin içine, bu denetleyici yapılandırmalarından bir veya daha fazlasında belirli bir fonksiyon için özel bir modül olarak sığar.

Kontrolörün modülü tamamlamasında bulunması, kontrolörün yetenek setinin bir kısmını tanımlar.

Modüler Mimarlık ve Servis Yapabilirliği

A20B-2900 serisi denetleyicilerinin modüler tasarımı, makine sahipleri için doğrudan pratik bir yararı vardır: hedefli değiştirme. Bir modül arızalanırsa, sadece o modül değiştirilmelidir.Ana CPU kartı ve diğer tüm modüller çalışmaya devam ediyor..

Bu doğru bakım yanıtıdır, belirlenen arızalı modülü değiştirir, kontrolörün tamamını değil.

Bu faydayı elde etmek, hatayı doğru bir şekilde tanımlamayı gerektirir.

Tek bir modül hatası tipik olarak modülün işleviyle ilgili alarmlar üretirken, diğer denetleyici fonksiyonları sağlam kalır.

Hafıza modülü hatası hafıza ile ilgili alarmlar üretir.

Döner arayüz modülü hatası döner iletişim alarmları üretir. I / O modülü hatası I / O bağlantı hataları üretir.

Bu alarm kategorileri, tanıyı belirli modül ailesine yönlendirmeye yardımcı olur.

A20B-2900-0430 için teşhis yaklaşımı, üretilen alarm kodlarını tanımlamaktır, onları belirledikleri işlev alanıyla ilişkilendirmektir.ve bu fonksiyon alanı denetleyici bu modülün konumuna uygun olup olmadığını onaylamak.

Denetleyicinin donanım kılavuzuna ve alarm kodu belgelerine bakarak alarm kodundan modül türüne haritalandırma sağlanır.

Eski modül kullanılabilirliği

A20B-2900 serisi, FANUC'un pre-i serisi CNC platformları için üretildi.i serisi denetleyici jenerasyonuna geçişten sonraBunları kullanan makineler hala çalışıyor.

Ardından piyasa tedarik zinciri bu makineleri etkili bir şekilde destekliyor.

Makinelerin imha edilmesinden elde edilen test edilen fazlalık modülleri, yedek ünitelerin birincil kaynağıdır.Profesyonel olarak yenilenmiş modüller where key components are replaced and the board is functionally tested offer higher confidence than untested surplus. Profesyonel olarak yenilenmiş modüller where key components are replaced and the board is functionally tested .

Bileşen düzeyinde çalışan onarım hizmetleri, hasarlı modülleri gerçekten onarılabilir hale getirebilir ve toplam tedarik yavaş yavaş daraldıkça bile işlevsel birimlerin kullanılabilirliğini genişletebilir.

A20B-2900-0430 yedek bir parça satın alırken, parça numarası tam olarak onaylanmalıdır.

A20B-2900 serisi birçok varyant içerir ve varyantlar arasındaki fiziksel benzerlik yanıltıcı olabilir.

Sık Sorulan Sorular

S1: Denetleyici tarafından üretilen alarm, A20B-2900-0430'un hizmet verdiği işlev alanına işaret eder.

Önce panelin konektörünü kontrol edin, çıkarın ve yeniden yerleştirin, bağlantıları hasar veya kirlilik için kontrol edin ve tekrar test edin.

Boş veya kirli bir konektör, modül hatası gibi görünen işlev alanı alarmları üretebilir.

Bağlantıların yeniden yerleştirilmesi onaylandıktan sonra alarm devam ederse, şüpheli modülü, eğer mevcutsa uyumlu bir kaynaktan bilinen iyi bir modüle değiştirin.

Alarm modülü takip ederse, panelin arızalı olduğu doğrulanır.

Alarm, hangi modül kurulduğuna bakılmaksızın pozisyonunda kalırsa, hata ana kartın soket bölgesinde, modülde değildir.

S2: A20B-2900-0430'u değiştirdikten sonra, denetleyici daha önce bulunmayan yeni bir alarm gösterir. Orijinal alarm kayboldu. Ne oldu?

Modülün değiştirilmesinden sonra yeni bir alarm, genellikle değiştirilen modülün orijinalden farklı bir işlevsel yapılandırmasına sahip olduğunu gösterir.veya sistem yazılımının yeni modülü tanıması ve başlatması gerektiği.

Değiştirme modülünün parça numarasının orijinal numarayla tam olarak eşleştiğini kontrol edin.

Eğer öyleyse, denetleyicinin modülün yapılandırmasını tanıyan bir parametrenin ayarlanmasını istediğini kontrol edin.

Bazı A20B-2900 serisi yapılandırmalarında, yeni modülün varlığını denetleyici yazılımına bildirmek için bir parametreler değişikliğine ihtiyaç vardır.

S3: Modül fiziksel olarak hasarlı görünmüyor. Değiştirmek yerine onarmaya çalışmaya değer mi?

Fiziksel denetim açık hataları tespit eder - yanmış bileşenler, çatlak kondansatörler, hasarlı izler - ancak birçok elektronik bileşen arızası görünür işaretler üretmez.

Bir kondansatör, sağlam görünse de elektrikle arıza yaşayabilir.

Bir IC herhangi bir belirgin kanıt olmadan sınırlı bir işleyişe dönüşebilir.

Modül tutarlı arıza belirtileri ortaya çıkarsa ve konektörün iyi olduğu doğrulanırsa, kartın içi arızalıdır.

A20B-2900 modüllerinin nadirliği göz önüne alındığında, nitelikli bir teknisyen tarafından tamir edilmesi araştırılmaya değer, ancak tamir, hatanın çözüldüğünü doğrulamak için denetleyicide işlevsel testleri içermelidir.

S4: A20B-2900-0430 yedek modülü gelecekte kullanmak için nasıl saklanmalıdır?

Orijinal veya eşdeğer anti- statik ambalajlarda saklayın.

Bağlantı bağlantılarını yıllık olarak kontrol edin. Bakır bağlantılarının kirliliği ve oksidasyonu zamanla artar.

Eğer kartta herhangi bir pil destekli bellek varsa veya yedek pil varsa, pil voltajını düzenli aralıklarla kontrol edin ve tutma eşiğinin altına düşmeden değiştirin.Depolanan kartın parça numarasını ve depolama tarihini açıkça işaretleyin..

S5: Makine tam bir CNC yükseltmesi için bekleniyor. A20B-2900-0430 mevcut denetleyici için özel mi, yoksa bir yedek CNC sisteminde tekrar kullanılabilir mi?

A20B-2900 serisi modülleri, pre-i serisi FANUC platformlarının denetleyici mimarilerine özeldir.

Eğer CNC yükseltmesi denetleyiciyi modern bir i serisi veya daha yeni bir platformla değiştirirse, eski modüller taşınamaz. Yeni denetleyici tamamen farklı bir modül formatı kullanır.arka plan mimarisi, ve yazılım ortamı.

A20B-2900-0430'un yeni kontrolörde yeri olmayacak.

Orijinal denetleyici için yedek olarak sadece bu denetleyici başka bir yerde kullanımda kalırsa tutun veya yükseltme tamamlandığında sorumlu bir şekilde atın.
