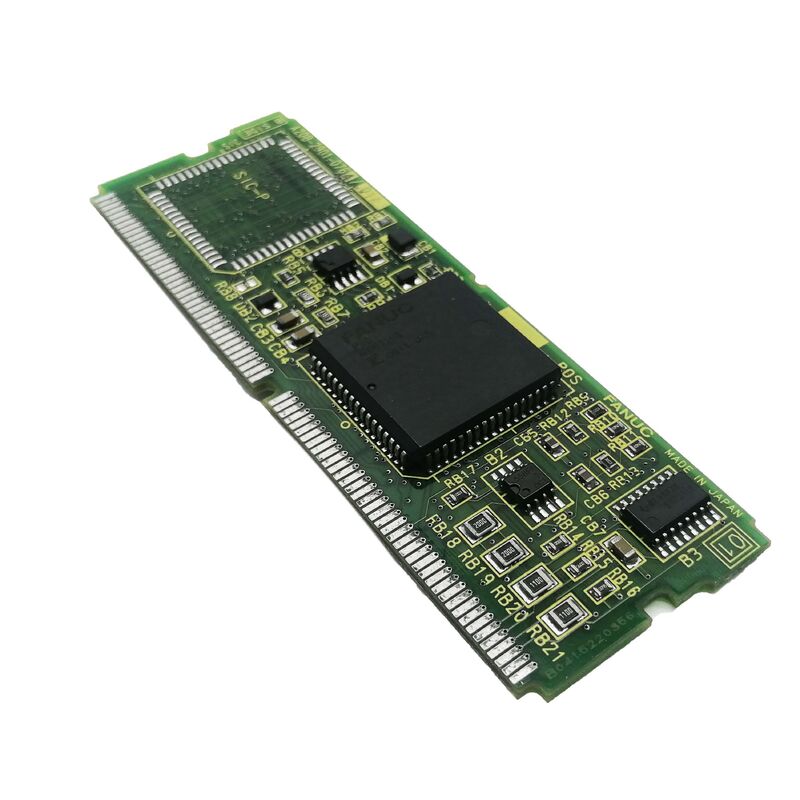

1 PC Kullanılmış Fanuc A20B-2900-0672 PC kartı A20B29000672 A2OB-29OO-O672

FANUC A20B-2900-0672 | Seri İş Mili Modülü — A20B-2900 Serisi CNC İş Mili Arayüzü

Seri İş Mili Arayüzü — Bu Modül Ne Yapar?

A20B-2900-0672, FANUC'un A20B-2900 serisinden bir seri iş mili modülüdür; CNC kontrol ünitesi ile iş mili amplifikatörü (SPM) arasındaki seri iletişim bağlantısını yöneten takılabilir karttır. FANUC'un CNC mimarisinde seri iş mili arayüzü, önceki analog iş mili çıkışını dijital seri bağlantıyla değiştirdi. CNC kontrol panosu tarafındaki iş mili modülü, CNC'nin iş mili kontrol fonksiyonundan hız komutlarını alır, bunları seri bağlantı yoluyla SPM'ye iletir ve iş mili hızı geri bildirimini ve alarm verilerini CNC'ye geri gönderir.

A20B-2900 serisi, birden fazla FANUC CNC neslinde kullanılan seri ve analog iş mili arayüz modüllerini kapsar. -0672 son eki, seri içindeki bu spesifik değişkeni tanımlar; her son ek, tanımlanmış bir CNC sistemi konumunu ve iletişim konfigürasyonunu adresler. A20B-2900 serisindeki bitişik varyantlar, farklı CNC nesillerine veya konfigürasyonlarına hizmet eder ve belirli kart konumu ve CNC modeli onaylanmadan birbirleriyle değiştirilemez.

A20B-2900-0672 arızalandığında CNC, iş mili amplifikatörüyle iletişimi kaybeder. İş miline komut verilmiyor ve makine kesme işlemlerini gerçekleştiremiyor. Arıza, iş mili amplifikatörü ve motor fiziksel olarak sağlam olsa bile, tipik olarak CNC'de bir iş mili alarmı veya iş mili iletişim alarmı olarak ortaya çıkar.

Temel Özellikler

Seri ve Analog — Arayüz Tipi Neden Önemlidir?

FANUC CNC kontrolleri, iş mili yükselticisine komut vermek için seri iş mili arayüzü veya analog iş mili arayüzü kullanır. Bu iki arayüz türü birbiriyle değiştirilemez; bir seri iş mili modülü, bir analog arayüz iş mili amplifikatörüne komut veremez ve bunun tersi de geçerlidir.

Seri arayüz, CNC modülü ile SPM arasındaki fiber optik veya kablolu bağlantı üzerinden dijital hız komutlarını, geri bildirimi ve teşhis verilerini taşır. A20B-2900-0672 seri arayüz tipidir; bu modülü yedek olarak belirtmeden önce kurulu iş mili amplifikatörünün aynı zamanda bir seri arayüz SPM olduğunu doğrulayın. Makinenin analog arayüzlü bir iş mili sürücüsü kullanması durumunda, bir analog iş mili modülü (servis belgelerinde "-xxxx analog" ile tanımlanır) gerekli olacaktır.

SSS

S1: İş mili modülü arızası, iş mili amplifikatörü arızasından nasıl ayırt edilir?

Bir iş mili modülü hatası, CNC ile SPM arasında bir iletişim alarmı olarak ortaya çıkar; CNC, iş mili seri bağlantısını kuramaz veya sürdüremez. İş mili yükseltici arızası, SPM ünitesinin kendisinde bir alarm olarak ortaya çıkar (LED kodları veya SPM yüzündeki alarm okuması). SPM donanımı hasarsız görünürken SPM bir iletişim alarmı gösteriyorsa şüpheli CNC tarafındaki iş mili modülüdür.

S2: A20B-2900-0672'yi değiştirmek iş mili parametresinin yeniden girilmesini gerektirir mi?

İş mili motoru parametreleri, iş mili modülünün kendisinde değil, CNC kontrol cihazının ana belleğinde saklanır. Benzer bir değişim için iş mili parametreleri etkilenmez. Kurulumdan sonra iş mili motoru tipi parametrelerinin doğru olduğunu doğrulayın ve üretime dönmeden önce iş milinin azaltılmış hızda normal şekilde çalıştığını doğrulayın.

S3: A20B-2900 seri iş mili modülü çeşitleri birbiriyle değiştirilebilir mi?

Hayır. A20B-2900 serisindeki her son ek, belirli bir CNC sistemi yuvasına ve konfigürasyonuna yöneliktir. Farklı bir -xxxx sonekinin kullanılması iletişim hatalarına neden olabilir veya CNC, iş mili modülünü tespit edemeyebilir. A20B-2900-0672'yi özellikle kurulu kartın etiketinden doğrulayın.

S4: Makine, iş milinde fiziksel hasar olmadan bir iş mili alarmı gösteriyor. Neler kontrol edilmeli?

Öncelikle iş mili modülü ile SPM arasındaki seri bağlantı kablosunun sağlam olduğunu ve her iki ucuna da tam olarak oturduğunu doğrulayın. Hasarlı bir fiber kablo veya gevşek bir konnektör, modül arızasına benzer iş mili iletişim alarmlarına neden olur. Kablonun iyi olduğu onaylanırsa A20B-2900-0672 modülü hata kaynağı olur.

S5: A20B-2900-0672 nasıl tedarik ediliyor?

FANUC CNC yedek parça satış sonrası pazarı aracılığıyla - A20B-2900 serisi modül satıcıları ve FANUC onarım uzmanları. A20B-2900-0672'yi özellikle kurulu kart etiketinden doğrulayın. A20B-2900 ailesi çok çeşitli CNC arayüz modüllerini kapsar; tam sonek seçim parametresidir.
