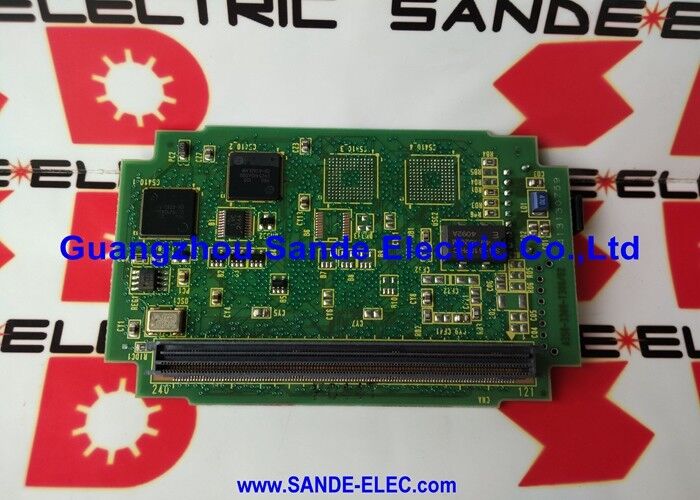

FANUC A20B-2900-0681 Ek Kart A2OB-29OO-O681 A20B29000681

A20B-2900-0681 ∙ FANUC 512K SRAM Modülü ∙ Pil Desteklenen Parametreler ve Program Depolama / Plug-In CNC Bellek Modülü

FANUC CNC Sistemlerindeki SRAM

FROM (Flash ROM) CNC sistem yazılımını saklarken, DRAM CPU'nun çalışma belleğini sağlarken, SRAM ayrı bir üçüncü rolü yerine getirir:CNC'nin belirli makinesinde nasıl davrandığını ve hangi programların belleğine yüklendiğini tanımlayan verileri saklar.

CNC parametreleri:Eksen kazançları, yazılım sınırları, hızlanma/gecikme oranları, iğne hız sınırları, iletişim ayarları ve yüzlerce başka makine özel değeri.CNC yazılımı yüklendiği makine üzerinde düzgün çalışamaz..

Bölüm programları:Operatör veya programcı tarafından parça üretmek için oluşturulan G-kod programları.

Araç verileri:Araç uzunluğu kaymaları, araç yarıçapı kaymaları ve araç ömrü yönetimi verileri.

İş tazminatı:Her bir program cihazı için sıfır noktası ayarlarını koordine et.

Tüm bu veriler, makine kapatıldığında bile lityum pil yedekleme tarafından muhafaza edilen SRAM'de yaşar.

Ana Özellikler

Akü yedekleme ️ Kritik bağımlılık

SRAM, içeriğini lityum pil gücü ile korur. Pilin rolü basittir ancak kritiktir: eğer arızalanırsa, bir dahaki sefer makine gücü çıkarıldığında tüm SRAM içeriği kaybedilir.

SRAM ile donatılmış CNC sistemleri için en önemli rutin önleyici pil bakımıdır:

• Batarya gerilimini her yıl kontrol edin.
• Voltaj belirtilen eşiğin altına düşmeden önce değiştirin (tipik olarak 3.6V lityum hücre için 3V)
• Bataryayı değiştirmeden önce her zaman tam bir SRAM yedekleme yapın

Başarısız bir SRAM bataryası, anında kayıplara neden olmaz. Ana güç açıkken veri saklanır. Kayıp, makinenin ölü bir bataryayla kapatıldığında oluşur.

Uygulama Senaryoları

SRAM modülünün değiştirilmesi:Bir FANUC CNC, hafıza hataları geliştirir. A20B-2900-0681 SRAM modülü hatalı olarak tanımlanır.Tüm verileri yedekledikten sonra, yedek modül monte edilir ve tüm parametreler ve programlar yedekleme üzerinden geri yüklenir.

Program hafızasını genişletmek:Bir CNC sisteminin mevcut SRAM modülü kapasiteye sahip olup ek programlar için yer yok. A20B-2900-0681, program kütüphanesi kapasitesini artırmak için ek SRAM sağlar.

Sık Sorulan Sorular

S1: A20B-2900-0681 CNC'deki mevcut SRAM modülünü değiştirebilir veya tamamlayabilir mi?

FANUC CNC sistemlerindeki SRAM modülleri ana kartta veya CNC kart kafesinde belirlenmiş yuvaları işgal eder. A20B-2900-0681 geçerli SRAM modülü yuvasına kurulur.Mevcut bir modülü tamamlamak veya değiştirmek, CNC'nin donanım yapılandırmasına bağlıdır. Bazı yapılandırmalar genişletilmiş kapasite için birden fazla SRAM modülünü destekler.- CNC'nin donanım belgeleri doğruluyor.

S2: A20B-2900-0681 değiştirildiğinde depolanan programlara ne olur?

Tüm SRAM içerikleri, programlar, parametreler, ofsetler, modülü çıkarıp pil yedekleme cihazını keserken kaybolur.SRAM modülünü çıkarmadan önce CNC'nin ALL IO fonksiyonu aracılığıyla tam bir yedekleme yapın.

S3: A20B-2900-0681'deki pilin değiştirilmesi gerektiğini nasıl kontrol edebilirim?

CNC, pil voltajı uyarı eşiğine düştüğünde bir pil uyarı alarmı gösterir.Bu alarm, pil tamamen tükenmeden önce görünür. Genellikle ana güç korunurken pil değiştirmeyi planlamak ve gerçekleştirmek için zaman vardır.. Batarya değiştirilene kadar batarya uyarısını aldıktan sonra modülü asla çıkarmayın veya CNC'yi kapatmayın.

S4: A20B-2900-0681, Seri 16, 18 ve 21 CNC sistemleriyle uyumlu mu?

A20B-2900 bellek modülü ailesi, birden fazla FANUC CNC nesline hizmet vermektedir.A20B-2900-0681, 512K SRAM arkadaş modülüyle aynı platform ailesine hizmet vermektedir. Sipariş vermeden önce bu modülün yüklü CNC modeli için belirtildiğini belirli CNC donanım belgelerinden doğrulayın.

S5: FANUC CNC bellek terminolojisinde SRAM FROM'dan nasıl farklıdır?

FROM (Flash ROM): Uçucu değildir, bataryaya gerek yoktur. CNC sistem yazılımını (işletici yazılım) depolar. Nadiren yazılır (yalnızca yazılım güncellemeleri). İçeriği çalıştırmak için önyükleme sırasında DRAM'a yükler.

SRAM (A20B-2900-0681): Uçucu (gücün kesilmesi için pil yedeklemesine ihtiyaç duyar). Parametreler, programlar ve kaydırmalar depoluyor. Sık sık yazılır (her parametrede değişiklik, her program düzenlemesi).Bataryayla çalışma verilerini süresiz olarak saklar.

Her ikisi de plug-in modüllerinde bulunur; her ikisi de CNC çalışması için gereklidir; hiçbirisi diğerini değiştiremez.
