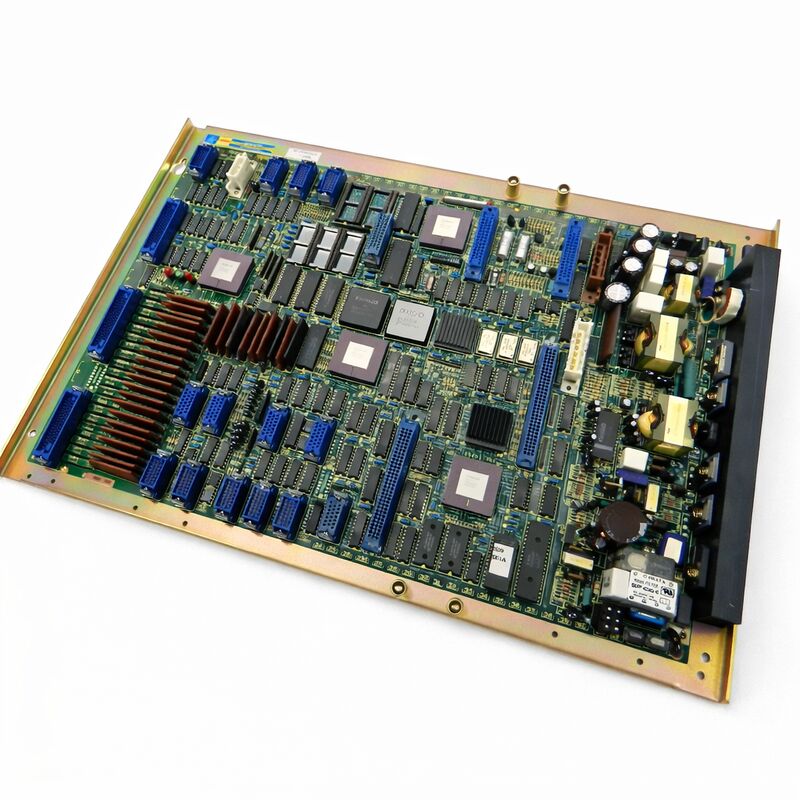

FANUC A16B-1010-0170 | 0TE Ana Kart — Ana Kontrol Kartı, Japonya Menşeli, Üretimi Durduruldu

Parça Numarası: A16B-1010-0170

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ana Kart / Ana Kontrol Kartı

Tanım: 0TE Ana Kart

Durum: Üretici Tarafından Üretimi Durduruldu

Genel Bakış

A16B-1010-0170, FANUC Series 0TE CNC kontrol sisteminin ana kartıdır. FANUC'un Series 0 mimarisinde, ana kart merkezi karttır — tüm CNC fonksiyonlarını koordine eden kart.

Eksen kontrolü, iş mili komutu, PMC yürütme, operatör arayüzü ve G/Ç yönetimi bu kart üzerinden veya bu karttan akar. Ana kart arızalandığında, CNC tamamen arızalanır. Kontrol ünitesindeki başka hiçbir kart aynı ağırlığı taşımaz.

A16B-1010 serisi, FANUC'un Series 0 CNC nesli için ana kart ailesini kapsar. Farklı sonek numaraları, 0 Serisi ailesi içindeki farklı varyantları belirtir — her biri belirli bir model için ayarlanmıştır.

-0170, 0TE varyantıdır. Aynı nesildeki diğer modeller için olan kartlarla, fiziksel olarak benzer görünenlerle bile değiştirilemez.

Bu kart üretici tarafından üretimi durdurulmuştur. FANUC artık bunu üretmiyor.

Series 0TE kontrollerini çalıştıran makinelerin kurulu tabanı, bu parça için mevcut olan tek taleptir — ve bu talep gerçektir. Bu makineler, Series 0TE'nin yaygın olarak konuşlandırıldığı tornalama merkezleri, EDM ekipmanları ve diğer uygulamalarda hala üretimdedir.

Anahtar Özellikler

Ana Kartın Kontrol Ettiği Şeyler

Series 0 CNC sistemindeki ana kart, sistem merkezidir. Ana CPU'yu, eksen kontrolü için servo LSI'yi ve kontrol ünitesindeki diğer kartlara bağlanan arayüz mantığını içerir. Kabindeki diğer her kart, ana kart aracılığıyla veya ana karta iletişim kurar.

Eksen pozisyon komutları buradan kaynaklanır.

Servo döngüsü burada çalışır. PMC merdiven yürütme burada yönetilir. Operatör MDI panelinde bir tuşa bastığında, sinyal ana karta ulaşır. Makinenin M-kodu soğutucu istediğinde, ana kart bunu işler.

Bu kartın rolünün kapsamı, bir ana kart arızasının tüm makineyi çevrimdışı bırakmasının nedenini açıklar, oysa diğer kartların çoğundaki bir arıza yalnızca belirli bir işlevi etkiler.

Genellikle CNC tornalar, tornalama merkezleri ve tel EDM sistemleri olan Series 0TE makinelerinde — ana kart bu makine türleri için uygun eksen konfigürasyonunu yönetir.

0TE varyantı, bu özel uygulamanın işlevsel ve elektriksel gereksinimlerini yansıtır.

Üretimi Durdurulmuş Bir Kart Tedarik Etme

Series 0 neslinin daha yeni kontrol platformlarıyla değiştirilmesiyle FANUC, A16B-1010-0170'in üretimini durdurdu. Yeni üretim yok.

Bugün mevcut olan her birim ya orijinal fazla (depolanmış yeni ama kullanılmamış) ya da sahadan çekilmiş yenilenmiş/tamir edilmiş bir birimdir.

Fazla birimler mevcut olduğunda tercih edilir.

Çalışma saatleri birikmemiştir ve saha arıza geçmişi yoktur. Fazla mevcut olmadığında, yenilenmiş ve tamir edilmiş birimler geçerli alternatiflerdir, ancak tamir kaynağının FANUC Series 0 ana kartlarında gerçek deneyimi varsa ve satış öncesinde kartları tam olarak test ediyorsa.

Eski FANUC kartları için piyasada sahte ürünler mevcuttur.

Bu teorik değil. Etiketlerde yanlış parça numaraları, yanlış bileşen popülasyonları veya sadece işlevsel birimler olarak yeniden paketlenmiş arızalı kartlar dolaşır. Kökeni ve test sonuçlarını doğrulayabilen tedarikçilerden satın alın.

Kurulum Hususları

Series 0TE kontrol ünitesinde ana kartı değiştirmek, tam bir sistem verisi geri yüklemesi gerektirir. Parametreler, saklanan programlar ve PMC verileri kart takıldıktan sonra yedekten yüklenmelidir. Kartın kendisi, makinenin belgelerinde tanımlanan konuma kontrol ünitesi rafına takılır.

Makinenin konfigürasyonuna uyan bir parametre seti yüklenmelidir.

Bu, makineye özgü servo kazanç ayarlarını, eksen hareket sınırlarını ve PMC G/Ç atamalarını içerir. Yanlış yüklenen parametreler, hemen eksen alarmlarına veya güvensiz davranışlara neden olabilir.

Ana kart değiştirildikten sonra eksenleri çalıştırmadan önce her zaman parametreleri makine belgeleriyle doğrulayın.

SSS

S1: Series 0TE kontrol ünitesi açılıyor ancak hemen bir sistem alarmı gösteriyor. Ana kart arızalı olabilir mi?

Series 0 CNC sistemlerindeki başlangıç alarmları genellikle iki haneli bir alarm kodu içerir. Belirli kodu Series 0 bakım kılavuzunda arayın.

900 serisindeki kodlar genellikle ana kartı veya onunla yakından ilişkili devreleri içeren donanım arızalarını belirtir. Diğer aralıklardaki kodlar bellek, servo veya yazılım sorunlarına işaret edebilir.

Alarm kodu, ana kart arızası varsayılmadan önce teşhisi önemli ölçüde daraltır.

S2: A16B-1010-0170 bileşen düzeyinde tamir edilebilir mi?

Bileşen düzeyinde tamir, FANUC Series 0 şemalarına ve uygun test ekipmanlarına erişimi olan deneyimli teknisyenler için mümkündür.

Yaygın arıza modları arasında pil devresi arızaları, kapasitör bozulması ve güç geçişlerinden kaynaklanan servo LSI hasarı bulunur.

Bu karttaki özel FANUC LSI cihazları bağımsız olarak temin edilemez — servo LSI arızalanmışsa, kart değişimi tek geçerli yoldur.

S3: Ana kart arızalanmadan önce parametreler yedeklenmedi. Kurtarılabilir mi?

Çoğu durumda doğrudan arızalı bir karttan değil. Kart kısmi bir arızaya sahipse — açılıyor ancak alarm veriyor — kart çıkarılmadan önce CNC arayüzü aracılığıyla bazı parametreler hala okunabilir. Tamamen ölü bir kart hiçbir şey vermez.

Yedek yoksa, parametreler makinenin belgelerinden veya makine üreticisinin kayıtlarından manuel olarak yeniden girilmelidir.

S4: A16B-1010-0170'i değiştirirken kart revizyon seviyesini eşleştirmek gerekli midir?

Aynı parça numarası içindeki revizyon seviyeleri genellikle işlevi etkilemeyen PCB düzeni değişikliklerini belirtir.

Çoğu durumda, A16B-1010-0170'in herhangi bir revizyonu diğerleri için geçerli bir alternatiftir.

Ancak, çok özel yazılım sürümlerine veya değişiklik geçmişlerine sahip makineler için, kurulumdan önce servis belgeleriyle uyumluluğu doğrulayın.

S5: Makine birkaç yıldır boşta duruyor. Kontrol ünitesi açılıyor ancak çalışmıyor. Bu bir ana kart sorunu mu?

Uzun boşta kalma süreleri, yedek pilin bakımı yapılmadıysa pil destekli SRAM verilerinin kaybolmasına neden olur.

Uzun depolama sonrası çalışmayan bir makine genellikle ana kartı arızalanmış değil, parametre setini kaybetmiştir. Önce yedek pili kontrol edin.

Pil ölü ve parametreler kaybolmuşsa, yedekten geri yükleyin veya manuel olarak yeniden girin.

Parametreler mevcut ve geçerliyse ancak makine hala çalışmıyorsa, donanımı teşhis etmeye devam edin.
