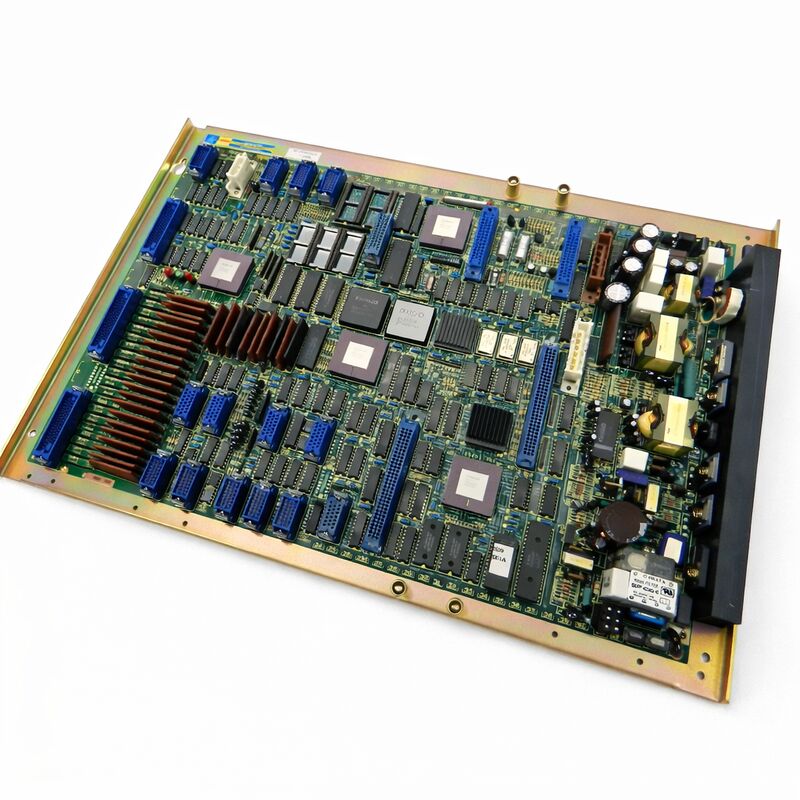

A16B-1010-0240 Fanuc Ana kartı A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 | F0-Mate Ana Kart — System 10 / 11 / 12 ve F0-Mate CNC, Japonya Menşeli

Parça Numarası: A16B-1010-0240

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ana Kart (Ana CPU Kartı)

Kart Serisi: A16B-1010

Uyumlu Sistemler: FANUC System 10, 11, 12; F0-Mate CNC

Eksen Kontrolü: 2 eksen (isteğe bağlı ek eksen genişletme ile)

Genel Bakış

A16B-1010-0240, FANUC'un F0-Mate CNC sistemi ve ilgili System 10, 11 ve 12 kontrolcü platformları için ana karttır — ana CPU kartıdır.

Bu, ilk nesil dijital Mate serisi ana kartıdır: maliyetin ve basitliğin güvenilir dijital performansla birlikte önemli olduğu, makine aletleri pazarının alt segmenti için tasarlanmış kompakt, kendi kendine yeten bir CNC ünitesinin merkezi zekasıdır.

F0-Mate tanımı, bunun tam bir dijital CNC sistemi olduğunu belirtir.

Ayrı fonksiyon kartlarına sahip modüler bir raf tabanlı mimari kullanan daha büyük 0-A ve sonraki 0-C serisi kontrolcülerden farklı olarak, F0-Mate temel CNC fonksiyonlarını tek bir ana karta yoğunlaştırmıştır.

Bu kart, ana CPU'yu, iki eksenli dijital kontrol için servo arayüzünü, makine bağlantıları için G/Ç bölümünü, yerleşik bir güç kaynağı ünitesini ve bu kontrolcülerde daha büyük 0 serisi makinelerde bulunan PMC-L merdiven ünitesi yerine kullanılan PC kaset depolama sistemini destekler.

Kart, tasarlandığı makine aletleri uygulamaları için yeterli olan temel bir monokrom grafik ekranı sürüyor.

Bu uygulamalar tipik olarak eksen sayısının düşük olduğu, program karmaşıklığının orta düzeyde olduğu ve önceliğin erişilebilir bir fiyata güvenilir dijital CNC performansı olduğu küçük tornalama merkezleri ve kompakt işleme merkezleriydi. F0-Mate bunu başardı.

Kompakt bir pakette tam, işlevsel bir dijital CNC idi.

Bu sistemlerin birçoğu bugün hala tasarlandıkları makinelerde üretken hizmet vermektedir.

Anahtar Özellikler

F0-Mate Bağlamında

FANUC'un 0 serisi CNC platformu, döneminin en başarılı CNC ürün serilerinden biriydi. Tam 0 serisi kontrolcüler — 0-A, 0-B, 0-C — küresel üretim endüstrisindeki işleme merkezlerini ve tornalama merkezlerini güçlendirdi.

Mate varyantları, FANUC'un önemli bir pazar segmentine cevabıydı: gerçek bir FANUC dijital CNC'ye ihtiyaç duyan ancak tam 0 serisini tasarımları için çok pahalı veya çok büyük bulan makine üreticileri.

F0-Mate, 0 serisi deneyiminin çekirdeğini — dijital servo kontrol, tanıdık FANUC programlama ortamı, standart G-kodu işlevselliği — daha küçük makineler için uygun bir form faktöründe ve fiyatta sağladı.

Kartın yerleşik güç kaynağı, ayrı bir PSU modülü ihtiyacını ortadan kaldırdı. Yerleşik G/Ç, temel makine bağlantısı için ayrı G/Ç kartı gereksinimlerini ortadan kaldırdı.

İki eksenli kontrol standarttı ve makine gerektirdiğinde 1810-0010 ek kartı aracılığıyla üçüncü bir eksen ekleme seçeneği vardı.

PC kaset depolama, bu neslin tanımlayıcı bir özelliğiydi. Parça programları, kontrolcüye yüklenebilen kaset bantlarına kaydediliyordu.

Bu, bu sınıf makineler için dönemin kabul görmüş depolama teknolojisiydi.

Ana Kartın Rolü

F0-Mate CNC'nin her işlevi bu ana karttan geçer. Makine operatörü MDI klavyede bir komut girdiğinde, ana kart bunu işler. CNC bir kesme yolunu enterpole ettiğinde, ana kart eksen konumlarını hesaplar.

PMC mantığı makine girişlerini okuyup makine çıkışlarını sürdüğünde, bu G/Ç işlemleri bu karttaki G/Ç bölümünden geçer.

Ekran program içeriğini veya eksen konumlarını gösterdiğinde, grafik oluşturma bu kartta gerçekleşir.

Fonksiyonların bu yoğunlaşması, arızalı bir ana kartın makineyi tamamen durdurduğu anlamına gelir.

Ana kart arızalandığında kısmi çalışma mümkün değildir — başka bir kart işlevlerini devralmaz.

Kart tamir edilip değiştirilene kadar makine durur.

Şüpheli bir ana kart arızası olan bir F0-Mate için teşhis yaklaşımı, daha basit nedenleri ortadan kaldırarak başlar.

Kart içindeki bir güç kaynağı arızası, karanlık bir ekran ve makine tepkisinin olmaması anlamına gelir — ancak bu aynı zamanda harici bir güç sorunu da olabilir.

Bir CPU arızası tipik olarak, kontrolcünün temizleyemediği bir güç açma alarmı üretir.

Bir servo arayüzü arızası, mekanik bir neden olmaksızın başlangıçta servo alarmları üretir.

Gösteriliyorsa alarm kodunu okumak ilk teşhis adımıdır.

Eski Sistemlerin Tamiri ve Bakımı

A16B-1010-0240 eski bir üründür. FANUC uzun süredir orijinal üretimini durdurmuştur.

Ancak, onu kullanan makineler genellikle hala üretkendir.

İyi bakılmış, F0-Mate kontrolcülü küçük bir tornalama merkezi on yıllarca güvenilir bir şekilde çalışabilir — mekanik bileşenler, elektroniklerin bakımı yapıldığı sürece hizmet ömründe elektroniklerden çok daha uzun ömürlüdür.

Bu kontrolcülü bir makinenin bakımını yapmak, yedek kartlara erişimi sürdürmek anlamına gelir.

Satış sonrası tedarik zinciri — test edilmiş yedek kartlar, profesyonelce tamir edilmiş orijinal kartlar ve CNC servis uzmanları tarafından sunulan değişim hizmetleri — bu makineleri destekler.

Kart seviyesinde bir tamir hizmeti, genellikle arızalı bir A16B-1010-0240'ı test edilmiş bir yedek ünitenin fiyatının çok altında bir maliyetle geri yükleyebilir, bu da zaman elverdiğinde tamiri geçerli bir ilk seçenek haline getirir.

SSS

S1: F0-Mate kontrolcüsü boş bir ekran gösteriyor ve herhangi bir girdiye yanıt vermiyor. Makinede başka alarm yok. Olası neden nedir?

Boş bir ekran ve kontrolcüden yanıt alınamaması tipik olarak ana kartın dahili güç kaynağının kaybını veya başlatma dizisinin çalışmasını engelleyen felaket niteliğinde bir CPU arızasını gösterir. Öncelikle kontrolcüye gelen harici besleme voltajının doğru olduğunu doğrulayın.

Harici besleme doğruysa, kartın dahili güç kaynağı devreleri muhtemelen arızalanmıştır.

Kartı patlamış sigortalar veya görünür şekilde hasar görmüş bileşenler açısından inceleyin. Kart tamiri veya değişimi uygun bir sonraki adımdır.

S2: Makine çalışıyor ancak ekranda yalnızca kısmi içerik gösteriliyor — bazı alanlar doğru, diğerleri bozuk. CNC aksi takdirde normal çalışıyor. Bu ana kart mı?

Makine çalışması normal olan ekran bozulması, CPU veya servo kontrol devrelerinden ziyade ana kartın grafik bölümüne işaret eder.

CPU işlevseldir (makine çalışıyor), ancak grafik oluşturma devresinde bozulmuş bir bileşen vardır.

Bu tür bir arıza, bu kart serisine aşina bir uzman tarafından genellikle bileşen düzeyinde tamir edilebilir.

S3: F0-Mate, herhangi bir hareket komutu verilmeden önce her güç açılışında eksen 1'de kalıcı bir servo alarmı gösteriyor. Servo motor ve kablolar iyi test ediliyor. Ana kartta ne araştırılmalı?

Doğrulanmış iyi harici bileşenlerle güç açılışında kalıcı bir servo alarmı, ana karttaki servo arayüz devresine işaret eder.

Kartın servo LSI'si veya arayüz devresi başlatılmasını tamamlamıyor.

Bu kart seviyesinde bir arızadır. Bunu sonucuna varmadan önce, eksen arayüz kablosu konektörünün kart üzerindeki temiz ve tam olarak oturduğunu doğrulayın.

Konnektörün iyi olduğu doğrulandıysa, kartın servo arayüz devresinin dikkat edilmesi gerekir.

S4: Yedek bir A16B-1010-0240 temin edildi. Kurulumdan önce hangi veriler hazırlanmalı?

F0-Mate kontrolcüsünün parametreleri — eksen parametreleri, G/Ç atamaları, besleme limitleri, makine sabitleri — kontrolcüde saklanır.

Yedek bir kart takıldığında, bu parametrelerin geri yüklenmesi gerekecektir.

Orijinal kontrolcüden bir parametre yedeği alındıysa (kaset bandına, RS-232 arayüzü aracılığıyla veya mevcut herhangi bir yedekleme yöntemiyle), bu yedek gerekecektir.

Parametre yedeğini, parça programı yedeğini hazırlayın ve kart değişimine başlamadan önce bu makine için doğru sistem yazılımı sürümünü doğrulayın.

S5: F0-Mate'in PC kaset sürücüsü de arızalandı. Kaset sürücüsü olmadan makineyi çalıştırmak hala mümkün mü?

F0-Mate'deki parça programları normalde kasetten yüklenir veya doğrudan MDI klavyeden girilir.

Kaset sürücüsü arızalandıysa, programlar hala MDI klavyeden girilebilir — bu kısa programlar için pratiktir.

Daha uzun programlar için, kontrolcünün yazılımı ve makinenin yapılandırması destekliyorsa, RS-232 seri portu aracılığıyla bir DNC arayüzü bir seçenek olabilir.

Bu özel kontrolcü sürümünün RS-232 DNC yeteneği için F0-Mate bağlantı kılavuzuna bakın.
