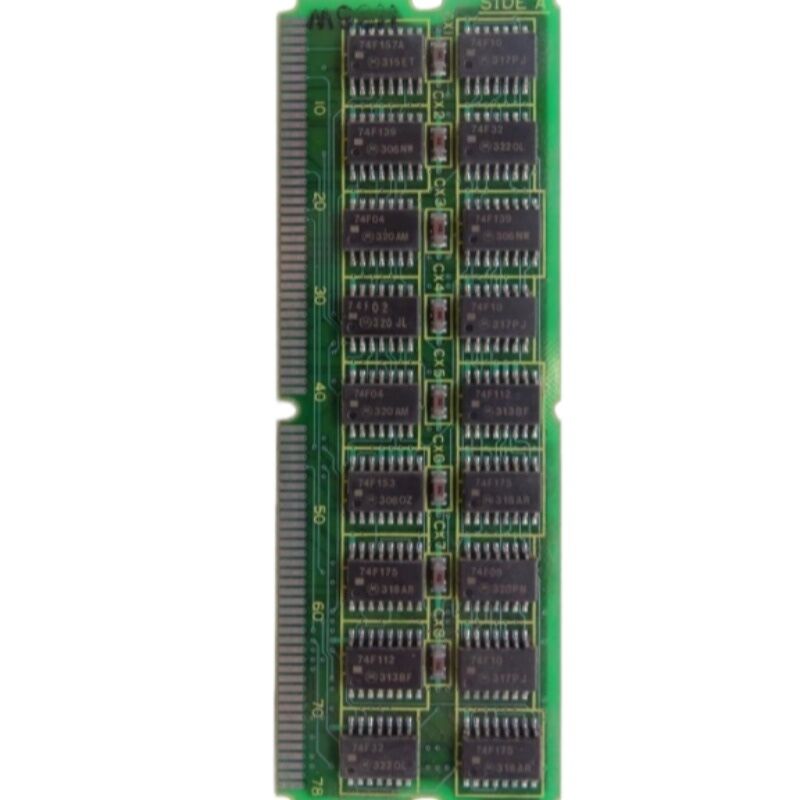

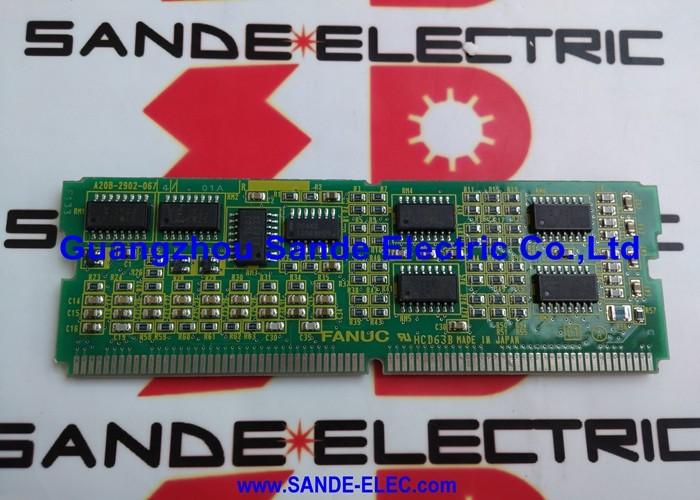

FANUC A20B-2900-0930 Kullanılmış MODÜL A20B29000930 A2OB-29OO-O93O

FANUC A20B-2900-0930 | CPU Modülü 80386SX — Seri 18-A / 21, Japonya Menşeli, Üretimi Durduruldu

Parça Numarası: A20B-2900-0930

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: CPU Modülü (MPU Kartı)

İşlemci: Intel 80386SX (i386sx)

Kart Serisi: A20B-2900

Uyumlu Sistemler:FANUC Seri 18-A, Seri 21 ve uyumlu

Durum: Üretici Tarafından Üretimi Durduruldu

Genel Bakış

A20B-2900-0930, FANUC Seri 18-A CNC sistemleri için CPU modülüdür ve Seri 21 ve uyumlu kontrol ünitelerinde ana veya alt CPU olarak görev yapar.

Bu kart, merkezi işlem birimini — bir Intel 80386SX — ve işlemciyi CNC mimarisi içinde işlevsel hale getiren çevresel destek devrelerini içerir: saat üretimi, veri yolu tamponlama, bellek arayüz mantığı ve takıldığı ana CPU kartına bağlantılar.

FANUC'un modüler kontrol mimarisinde CPU, ana karta doğrudan entegre edilmemiştir. Kendi takılabilir modülü olarak yer alır.

Bu, işlemci modülünün arızalanması durumunda bağımsız olarak değiştirilmesine olanak tanır ve FANUC'un farklı CPU modülleri takarak aynı ana kart platformunda farklı işlem yetenekleri sunmasına imkan tanır.

A20B-2900-0930, Intel'in 16-bit harici veri yolu ile 32-bit işlem yeteneğine sahip işlemcisi olan 80386SX'i taşır. Bu işlemci, bu kontrol üniteleri üretildiğinde verimli ve uygun maliyetli bir işlem çözümü olarak konumlandırılmıştır.

CNC kontrol ünitesi bu modül olmadan çalışamaz. Diğer tüm fonksiyonların türediği işlem çekirdeğidir.

Bu modül arızalandığında, kontrol ünitesi açılmaz. Bir çözümü yoktur — makinenin tekrar çalışabilmesi için modülün değiştirilmesi ve yazılımın yeniden yüklenmesi gerekir.

Anahtar Özellikler

80386SX — Neslinin İşlem Çekirdeği

Intel 80386SX, 1980'lerin sonları ve 1990'ların başlarında endüstriyel gömülü bilişimde önde gelen bir işlemciydi.

32-bit dahili işlem yeteneği sunuyordu — yani dahili olarak 32-bit veri değerleriyle çalışabiliyordu — harici bellek ve çevre birimleriyle iletişim kurmak için 16-bit veri yolu kullanırken. Bu kombinasyon, tam 32-bit veri yolu 80386DX'e göre daha düşük sistem maliyetiyle güçlü hesaplama performansı sağlıyordu.

CNC kontrol uygulamaları için, tek başına saat hızı değil, işlemcinin kontrol görevlerini — enterpolasyon, servo pozisyon hesaplaması, PMC merdiven mantığı işleme, iletişim yönetimi ve ekran oluşturma — gerekli zamanlama döngüleri içinde yürütme yeteneği önemlidir.

80386SX, Seri 18-A kontrolünün kendi neslindeki işleme uygulamaları için gereken ek işlem gücünü sağlıyordu.

FANUC, aynı nesildeki birden fazla kontrol ünitesi varyantında bu işlemciyi kullandı ve CPU modülü mimarisi, CPU modülünü değiştirerek aynı ana kartın farklı işlemci hızları veya türleriyle kullanılabilmesini sağladı.

Ana CPU vs. Alt CPU Rolü

A20B-2900-0930, takıldığı belirli kontrol ünitesine bağlı olarak iki farklı rol üstlenir.

Daha küçük sistemlerde — Seri 21 Model B belirli bir örnektir — bu modül ana CPU olarak görev yapar.

Seri 21, bu CPU modülünün birincil işlem yükünü taşıdığı daha kompakt bir kontrol platformudur.

Aynı fiziksel kart bu daha yüksek sorumluluk rolünü üstlenir.

Daha büyük sistemlerde — Seri 18-A — ana CPU kartı daha güçlü birincil işlemci içerebilir ve A20B-2900-0930 alt CPU olarak işlev görebilir. Bu konfigürasyonlarda, alt CPU, ana CPU'nun iş yükünden ayrılmış belirli işlem görevlerini yerine getirerek genel sistem verimliliğini artırır.

Bu ayrım, yedek parça temini için önemlidir.

Belirli makinenizde modülün hangi rolü oynadığını doğrulayın. Her iki konfigürasyon da aynı donanımı kullanır, ancak FROM'a yüklenen yazılım, belirli kontrol ünitesi türü ve konfigürasyonuyla uyumlu olmalıdır.

Değişim Sonrası Yazılım Yükleme

Bir FANUC sisteminde CPU modülünü değiştirmek basit bir donanım değişimi değildir. CNC'nin işletim yazılımı FROM belleğinde — ana kart üzerindeki ayrı modül(ler)de — saklanır. Yeni bir CPU modülü takıldığında, FROM içeriği güç açıldığında CPU modülünün DRAM'ine yüklenir ve sistem oradan başlar.

Eğer FROM sağlam ve doğru yazılım sürümünü içeriyorsa, CPU modülü değiştirildikten sonra sistem açılmalıdır.

Eğer FROM içeriği de bozulmuşsa, sistemin doğru çalışması için hem CPU modülünün hem de FROM modülünün dikkat edilmesi gerekir.

CPU modülü arızasından şüphelenildiğinde teşhis sürecinin bir parçası olarak her zaman FROM bütünlüğünü doğrulayın.

SSS

S1: Seri 18-A kontrol ünitesi açılmıyor. Güç kaynağı çalışıyor görünüyor. A20B-2900-0930 muhtemel arızalı mı?

Çalışan bir güç kaynağı ile açılmama durumu, CPU modülü arızasıyla tutarlıdır, ancak FROM bozulması veya ana kart arızasıyla da tutarlı olabilir.

Güç açıldığında ana kart üzerindeki LED durum göstergelerini kontrol edin — LED dizisi bakım kılavuzunda belgelenmiştir ve durmadan önce önyükleme işleminin ne kadar ilerlediğini gösterir.

Dizilim, CPU ile ilgili herhangi bir aktivite olmadan güç açıldıktan hemen sonra durursa, CPU modülü güçlü bir şüphelidir.

S2: Kontrol ünitesi aralıklı olarak açılıyor — bazen normal başlıyor, bazen başlangıçta takılıyor. Bu neyi gösteriyor?

Aralıklı açılma hatası, modül arızasından çok bir konektör arızasıdır.

CPU modülü, kenar veya pin konektörleri aracılığıyla ana karta bağlanır. Bu kontaklarda oksidasyon veya mekanik gevşeklik gelişmişse, modül tutarsız elektriksel temas yapabilir.

Konektör kontaklarını uygun kontak temizleyici ile temizleyin, modülü sıkıca yerine oturtun ve tekrar test edin.

Aralıklı hata devam ederse, modülün kendisinde termal veya bileşen sorunu olabilir.

S3: Yeni bir A20B-2900-0930 takıldı ve makine açılıyor ancak hemen bir CPU hatası veriyor. Ne oldu?

Yeni bir modül takıldıktan sonra CPU hatası, genellikle yazılım uyumsuzluğunu gösterir — FROM yazılım sürümü CPU modülü revizyonuyla eşleşmiyor veya FROM içeriği farklı bir kontrol ünitesi türü için.

FROM modülünün yazılım sürümünün CPU modülü revizyonuyla uyumlu olduğunu doğrulayın.

Kart üzerindeki etiketten modül revizyonunu doğrulayın ve bakım belgeleriyle karşılaştırın.

S4: Seri 21 sisteminden gelen A20B-2900-0930, Seri 18-A sisteminde kullanılabilir mi?

Her iki sistem de aynı CPU modülü donanımını kullanır. Modülün değiştirilebilir olup olmadığı, hedef sistemdeki FROM yazılımının modül varyantıyla (örneğin, donanım revizyonu) uyumlu olup olmadığına bağlıdır.

Parça numaraları tam olarak eşleşiyorsa, donanım uyumludur.

FROM'dan yüklenen yazılım, işlevsel davranışı belirler — modül fiziksel olarak farklı bir kontrol ünitesi türünden alınmış olsa bile değiştirilmesi gerekmez.

S5: Makine bir güç dalgalanmasına kadar doğru çalışıyordu. Dalgalanmadan sonra açılmıyor. Önce CPU modülü mü değiştirilmeli?

Bir güç dalgalanması, kontrol ünitesindeki herhangi bir elektronik bileşene zarar verebilir. CPU modülü hassastır, ancak güç kaynağı, ana kart ve FROM modülü de öyledir.

Bileşenleri rastgele değiştirmek yerine, LED durum göstergelerini ve kontrol ünitesi ekranında bulunan herhangi bir teşhis bilgisini kullanın.

Eğer CPU modülü özellikle fiziksel hasar gösteriyorsa — yanmış bileşenler, çatlak IC'ler — başlangıç noktası budur.

Aksi takdirde, kontrol ünitesinin güç açıldığında bildirdiklerine dayanan sistematik teşhis daha güvenilirdir.
