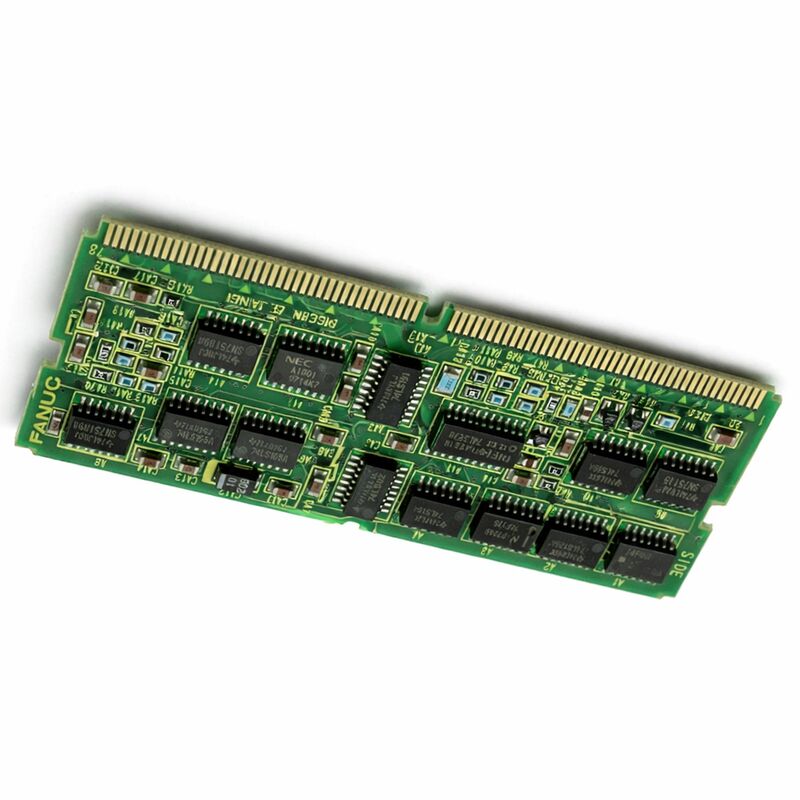

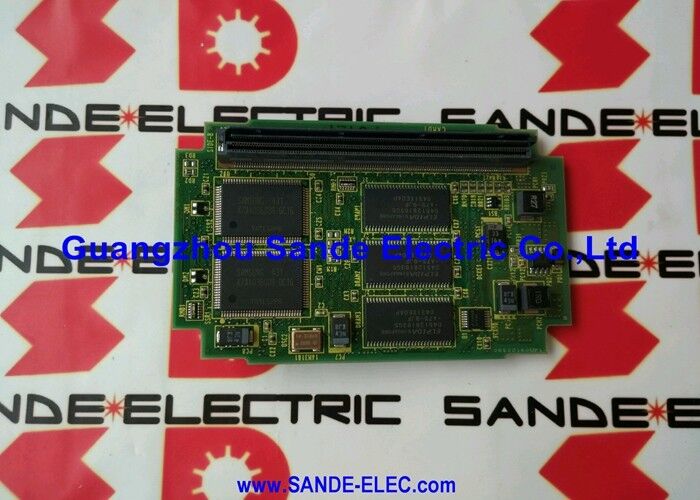

FANUC A20B-2901-0360 | Servo Arayüz Modülü PCB — Seri 15-B CNC Kontrolleri, Japonya Menşeli

Parça Numarası: A20B-2901-0360

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Servo Arayüz Modülü PCB

Kart Serisi: A20B-2901

Uyumlu Sistemler:FANUC Seri 15-B CNC kontrolleri

Uygulama: Seri 15-B kontrolcüsü için servo eksen arayüzü

Genel Bakış

A20B-2901-0360, FANUC'un Seri 15-B CNC kontrolcüsü için servo arayüz modülüdür — FANUC'un 15 serisi neslinin en yüksek performanslı tek yollu platformu.

Bu kart, Seri 15-B'nin ana CPU kartı ile makine aletinin eksenlerini besleyen servo sürücü üniteleri arasındaki servo kontrol arayüzünü sağlar.

Seri 15-B'nin modüler kart mimarisinde, kontrolcünün enterpole edilmiş konum komutlarını bağlı sürücü ünitelerinin üzerinde işlem yapabileceği servo sürücü arayüz sinyallerine çeviren özel modüldür.

FANUC'un Seri 15'i, CNC neslinin amiral gemisiydi — en yüksek hassasiyet gereksinimlerine sahip karmaşık çok eksenli işleme için tasarlanmış bir platform.

Seri 15-B, Seri 15 mimarisine geliştirilmiş işlem hızı ve gelişmiş servo kontrol yetenekleri getiren evrimleşmiş varyanttı.

Seri 15-B kontrolcülerini kullanan makineler karakterize olarak karmaşıktı: 5 veya daha fazla kontrollü eksene sahip büyük işleme merkezleri, çoklu palet sistemleri ve servo performansının doğrudan parça kalitesini belirlediği hassas taşlama makineleri.

Servo arayüz modülü, A20B-2901 ailesindeki belirli bir kart türüdür — kontrolcünün dijital servo komutları ile makine kabinindeki fiziksel sürücü üniteleri arasındaki elektriksel ve sinyal arayüzünü sağlayan bir modüldür.

Bu modül arızalandığında, kontrolcü servo sürücülerle doğru şekilde iletişim kuramaz ve eksen hareketi imkansız veya düzensiz hale gelir.

Anahtar Özellikler

Seri 15-B Mimarisi ve Servo Arayüz Rolü

Seri 15-B kontrolcüsü dağıtılmış bir kart mimarisi kullanıyordu. Ana CPU kartı program yürütme ve enterpolasyonu yönetiyordu. Eksen kontrol kartları eksen grupları için servo döngülerini yönetiyordu. Servo arayüz modülü — A20B-2901-0360 — kontrolcünün servo kontrol elektroniği ile fiziksel sürücü bağlantıları arasındaki özel arayüz donanımını sağlıyordu.

FANUC'un servo kontrol mimarisinde, konum döngüsü kontrolcüde çalışır.

Kontrolcü her eksenin nerede olması gerektiğini hesaplar, bunu mevcut konumuyla (kodlayıcı geri bildiriminden) karşılaştırır ve hız komutunu üretir. Bu hız komutu, servo arayüz modülü aracılığıyla elektriksel bir sinyal olarak sürücü ünitesine gider.

Sürücü ünitesi hız komutunu motor akımına dönüştürür.

Kodlayıcı geri bildirimi aynı arayüz modülü aracılığıyla kontrolcüye geri döner.

Bu nedenle, servo arayüz modülünün görevi hem giden hem de gelen yöndedir. Giden: kontrolcünün dijital hız komutundan sürücü arayüz sinyalini üretir.

Gelen: kodlayıcı geri bildirimini alır ve kontrolcünün konum ölçüm devreleri için koşullandırır. Hassas servo kontrolü için her iki yolun da doğru çalışması gerekir.

Seri 15-B Bağlamında

Seri 15-B, eski CNC pazarında belirgin bir konuma sahiptir. Gerçekten yetenekli bir donanımdı — 15 serisindeki servo kontrol algoritmaları, daha küçük kontrolcülerin eşleşemediği yüksek hızlı yüksek hassasiyetli işlemeyi destekleyerek kendi dönemleri için gelişmişti.

Seri 15-B kontrolcülerle donatılmış makineler tipik olarak yüksek değerli üretim ekipmanlarıydı: çok eksenli işleme merkezleri, hassas taşlama makineleri ve karmaşık çoklu paletli esnek üretim hücreleri.

Bu makinelerin çoğu hala üretken hizmette.

Seri 15-B donanımlı bir makineye yapılan yatırım önemliydi ve makinenin mekanik kapasitesi genellikle elektronik kontrolün sağlayabileceğinden daha fazlaydı — makine, eski bir yedekten daha işlevsel bir 15-B kontrolcüsüyle daha iyi çalışır.

Bu nedenle, Seri 15-B kontrolcüsünün bakımı birçok makine sahibi için pratik ve ekonomik olarak mantıklı bir seçenektir.

Bu platform için servo arayüzü olarak A20B-2901-0360, bu bakımın mümkün olmasını sağlayan bileşenlerden biridir.

Satış sonrası tedarik zincirindeki mevcudiyeti, Seri 15-B makinelerini çalışır durumda tutar.

Teşhis ve Değiştirme Hususları

A20B-2901-0360 bir arıza geliştirdiğinde, Seri 15-B kontrolcüsü servo sürücülerle doğru şekilde arayüz oluşturma yeteneğini kaybeder.

Modüldeki hangi devrenin arızalandığına bağlı olarak, belirtiler tam eksen hareketi kaybından (sürücüler hız komutları almaz) servo takip hatalarına (geri bildirim yanlış işlenir ve konum hataları birikir) kadar değişir. Bazı durumlarda, arıza aralıklıdır — modül bazı koşullar altında çalışır ve diğerlerinde arızalanarak düzensiz eksen davranışı üretir.

Modülü değiştirmeden önce, modülle ilişkili konektörlerin temiz ve tam olarak oturduğundan emin olun.

Bir servo arayüz modülü arızası genellikle kısmen takılı veya oksitlenmiş kontaklara sahip bir konektörden yanlış teşhis edilir.

Konektörün yeniden takılması, kart değişimi olmadan birçok görünür kart arızasını çözer.

Konektörün iyi olduğu onaylanırsa ve arıza devam ederse, kart değişimi doğru yanıttır.

Değiştirildikten sonra, makineyi üretime geri döndürmeden önce eksen servo performansının — konumlandırma doğruluğu, kesme yükü altındaki hız kararlılığı ve kodlayıcı geri bildirim işleme — spesifikasyonlar dahilinde olduğunu doğrulayın.

SSS

S1: Seri 15-B kontrolcüsü tüm eksenlerde aynı anda servo takip hatası alarmları gösteriyor. Sürücüler ve motorlar hasarsız görünüyor. Bu A20B-2901-0360 olabilir mi?

Onaylanmış iyi sürücüler ve motorlarla tüm eksenlerde eşzamanlı servo takip hataları, paylaşılan arayüz devresindeki bir servo arayüz modülü arızasıyla tutarlıdır.

Tüm eksen komutları için ortak yol, servo arayüz modülünden geçer.

Modülün paylaşılan devreleri arızalanırsa — karta güç kaynağı, ortak veri yolu arayüzü — tüm eksenler aynı anda etkilenir.

Önce konektör oturmasını doğrulayın, ardından arıza devam ederse kart değişimine geçin.

S2: Diğerleri normal iken yalnızca bir eksen takip hatası gösteriyor. O eksendeki sürücü ve motor iyi test edildi. Bu servo arayüz modülü mü?

Onaylanmış iyi sürücü ve motorla tek eksenli bir arıza, servo arayüz modülünün tek kanallı devreleri ile o belirli eksenin kodlayıcı geri bildirim kablosu arasında belirsizdir. Modül, her geri bildirim yolu için eksen başına devrelere sahiptir.

Ancak kodlayıcı kablosu arızaları, kartın tek kanallı arızalarından daha yaygındır.

Kartın kanal başına bir arızası olduğu sonucuna varmadan önce, etkilenen eksenin kodlayıcı geri bildirim konektörünü inceleyin ve yeniden takın.

S3: Makine otomatik modda çalışıyor ancak daha önce olduğundan biraz daha kötü yüzey kalitesi üretiyor. Herhangi bir alarm üretilmiyor. Servo arayüz modülü katkıda bulunuyor olabilir mi?

Makinenin aksi takdirde normal çalıştığı durumlarda alarmlar olmadan bozulan yüzey kalitesi, servo performansında ince bir değişikliğe işaret eder.

Yavaşça arızalanan bir servo arayüz modülü, geri bildirim yoluna küçük miktarlarda gürültü veya sinyal bozulması ekleyerek, doğrudan konum alarmları üretmeden önce yüzey kalitesi bozulması olarak ortaya çıkan küçük hız kararsızlığına neden olabilir.

Servo tanılama verilerini — eksen hız dalgalanması, kesme sırasındaki akım çekme desenleri — geçmiş temel çizgilerle karşılaştırın.

Bu değerlerdeki bozulma, yüzey kalitesi sorunlarıyla birlikte, kartın bir katkıda bulunduğunu destekler.

S4: A20B-2901-0360 üretici tarafından durduruldu olarak tanımlanıyor. Seri 15-B makineleri için uzun vadeli destek hala pratik mi?

Seri 15-B makineleri için uzun vadeli destek, satış sonrası tedarik zinciri aracılığıyla pratiktir.

Devre dışı bırakılmış makinelerden test edilmiş yedek kartlar, bileşen değişimi ve işlevsel testlerle profesyonelce yenilenmiş kartlar ve bileşen düzeyinde onarım hizmetleri tedariğe katkıda bulunur.

Seri 15-B kurulu tabanı, bu tedarik zincirini yıllarca sürdürecek kadar büyüktür.

Bakım stoğu planlamak — kurulu ünite arızalanmadan önce test edilmiş bir yedek modüle sahip olmak — uzun vadeli Seri 15-B desteği için en etkili yaklaşımdır.

S5: A20B-2901-0360'ı değiştirdikten sonra servo parametreleri yeniden yüklenmeli mi?

Servo parametreleri — her eksen için hız döngüsü kazançları, konum döngüsü kazançları ve ileri besleme parametreleri — servo arayüz modülünün kendisinde değil, kontrolcünün kalıcı belleğinde (SRAM veya FROM) saklanır.

Modülü değiştirmek saklanan parametreleri etkilemez. Ancak, yeni modülün orijinaliyle eşdeğer servo performansı ürettiğini doğrulamak için değişimden sonra eksiksiz bir servo ayar doğrulaması önerilir.

Gerçek servo davranışını, makinenin belgelenmiş eksen performans spesifikasyonlarıyla karşılaştırın.
