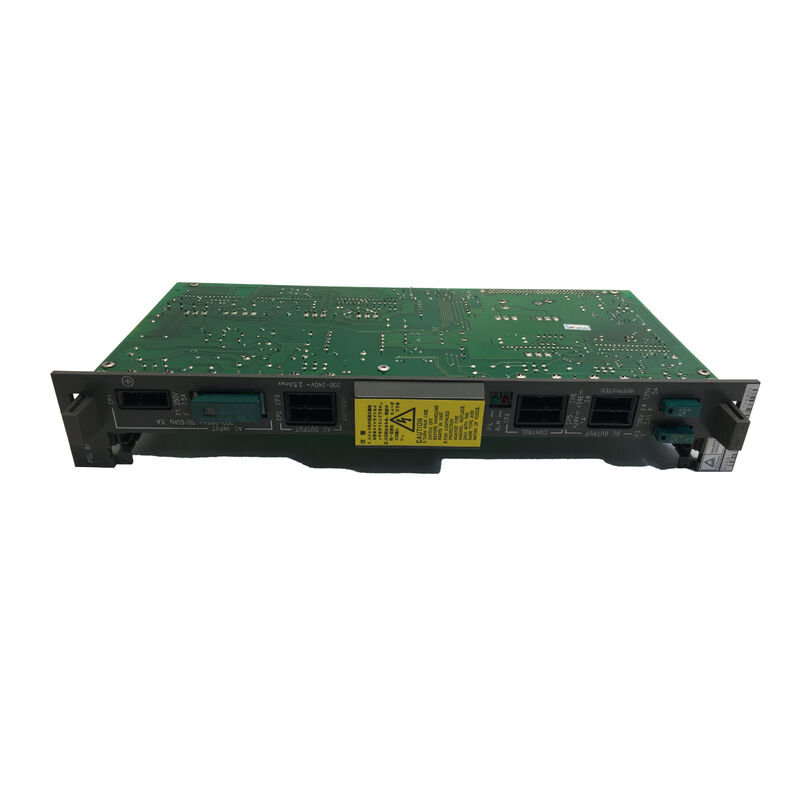

A16B-1210-0801 Fanuc PCB Kartı A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801 FANUC MPG Arayüzü PCB 0A / 0B / 0C / 0F / 00B / 00C Serisi Manual Pulse Generator CNC Arayüzü

MPG Arayüzü El Çarkını CNC'ye Bağlamak

"MPG", Manual Pulse Generator'u temsil eder. Makine operatörleri tarafından CNC eksenlerini elle hassasca hareket ettirmek için kullanılan döner kodlayıcı el tekerleği. Operatör el tekerleğini döndürür.Elektrikli darbeler üreten. CNC, bu darbeleri, seçilebilir bir ölçekte (genellikle el tekerleği tıklaması başına 0.001mm, 0.01mm veya 0.1mm'ye karşılık gelen bir darbe başına ×1, ×10 veya ×100) kontrol edilen eksen hareketine çevirir.

A16B-1210-0801, Seri 0-A, 0-B, 0-C, 0-F, 00B ve 00C CNC sistemleri için özel MPG arayüzü PCB'dir.El tekerleğinin darbeler trenini alır ve manuel eksen konumlandırması için doğru formatta CNC'nin interpolasyon motoruna aktarır.

Ana Özellikler

MPG Arabirimi Nasıl Çalışır

MPG (el tekerleği), 90° faz ilişkisinde iki impuls kanalı (A ve B) ile kare kodlayıcı sinyali üretir.Bu kare kodlama arayüz panosunun hem dönüş yönünü hem de darbelerin sayısını belirlemesini sağlar.

A16B-1210-0801 bu kare sinyallerini alır ve:

Nabızları sayıyor:Arayüz, el tekerlesinden gelen darbeleri gerçek zamanlı olarak sayar ve el tekerleğinin dönüşünün doğru sayımını sürdürür.

Yön belirler:Kanallar A ve B arasındaki faz ilişkisi, arabirim tahtasına el tekerleğinin saat doğrultusunda (pozitif eksen yönü) veya saat doğrultusunda (negatif eksen yönü) döndürülüp döndürülmediğini söyler.

Ölçek çarpıcısı uygulanır:Operatörün mod düğmesinden (×1/×10/×100 ölçek seçimi) impuls sayımına uygulanır ve emredilen eksen yer değiştirmesini üretir.

CNC'ye aktarır:Biçimlendirilmiş konum komutu, el tekerleğinin girişine yanıt olarak pürüzsüz eksen hareketi gerçekleştiren CNC'nin interpolasyon fonksiyonuna gönderilir.

Uygulama Senaryoları

MPG el tekerleği çalışmıyor:Bir FANUC Serisi 0-C CNC'nin MPG el tekerleği eksen hareketini üretmeyi durdurur. El tekerleğinin kendisi doğru testi yapar ‡ el tekerleğinin döndürülmesi JOG-HANDLE modunda bile hiçbir hareket üretmez.A16B-1210-0801 arayüz tablosu hatası olarak tanımlanmıştırDeğiştirme, el tekerleği ile kontrol edilen eksen konumunu geri getirir.

Serisi 0-B CNC el tekerleği arayüzü bakımı:Bir Serisi 0-B CNC, kontrol elektronik bakımından geçiyor.

Sık Sorulan Sorular

S1: MPG arayüzünün neden özel bir PCB'ye ihtiyacı var?

MPG el tekerleği gerçek zamanlı olarak karekötür kodlayıcı sinyalleri üretir.ve CNC'nin servo güncelleme hızında CNC'nin interpolasyon fonksiyonuna aktarılırBu özel donanım çözümünü ana CPU kartına entegre etmek devrenin karmaşıklığını artırır; ayrı bir arayüz PCB, MPG sinyal işlemini izole eder ve ana kart tasarımını basitleştirir.

S2: A16B-1210-0801 başarısız olduğunda ne olur?

MPG arayüzü arızalanırsa, HANDLE modu kaybolur.JOG modu (programlanmış besleme hızında baskı düğmesi ile kontrol edilen koş) ve MDI modu (programla kontrol edilen hareket) tipik olarak işlevsel kalır, çünkü bunlar MPG arayüzüne bağlı değildir. Otomatik program icrası da etkilenmez. Sadece el tekerleği giriş kanalı kaybolur.

S3: A16B-1210-0801, tüm 0-A'dan 00C'ye kadar CNC makine türleri (makine makinesleri, işleme merkezleri) ile uyumlu mu?

Evet. "#0A/B/C/F/00B/C" uyumluluk işareti, her CNC serisi içindeki tüm makine türlerini kapsar.ve 0 Serisi ailesindeki diğer makine türleri. MPG arayüzü donanımı makine türünün yapılandırmasından bağımsızdır.

S4: A16B-1210-0801'i değiştirmek MPG parametrelerini ayarlamayı gerektirir mi?

MPG'nin ölçek çarpanı (×1/×10/×100) ve eksen ataması, MPG arayüz panosunda değil, CNC'nin ana SRAM'ında depolanan CNC parametrelerinde yapılandırılmıştır.A16B-1210-0801 yedek cihazı monte ettikten sonra, mevcut MPG parametreleri otomatik olarak uygulanır.
