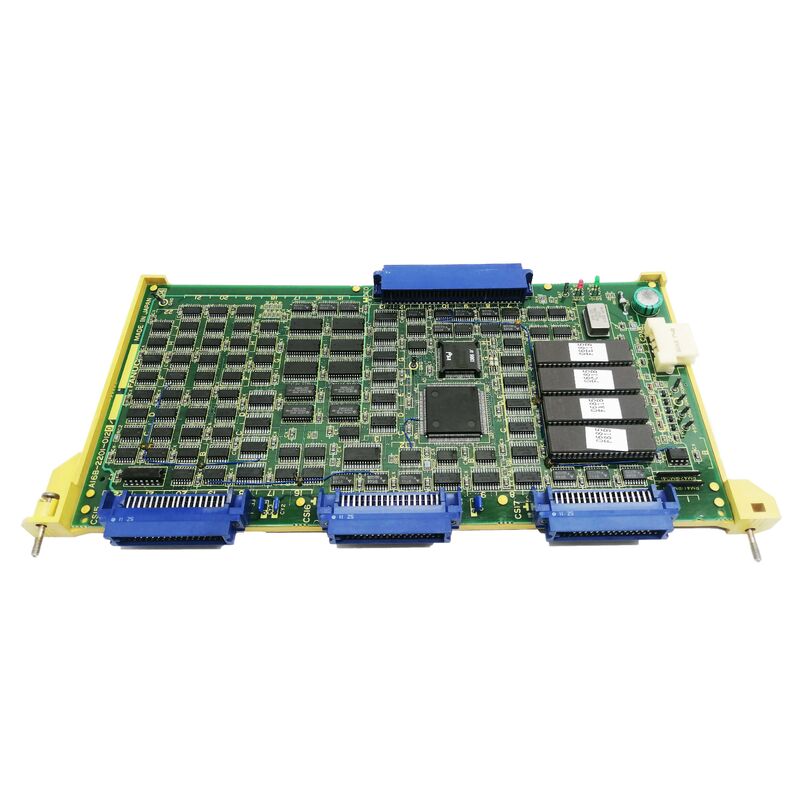

A16B-1210-0810 Fanuc PCB Kartı A16B12100810 AI6B-I2IO-O8IO

A16B-1210-0810 | FANUC Ana CPU PCB — CNC Merkezi İşlem Kartı / A16B-1210 Serisi / Yüksek Performanslı Kontrol

A16B-1210-0810 — CNC Merkezi İşlemci

Roc Industrial şunları doğruluyor: "FANUC A16B-1210-0810 Ana CPU Kartı, çok çeşitli FANUC CNC sistemleri için merkezi işlem birimi olarak hizmet vermek üzere tasarlanmış kritik, yüksek performanslı bir baskılı devre kartıdır." Ana CPU kartı, CNC'nin işlem çekirdeğidir; kart aşağıdakilerden sorumludur:

CNC programının yürütülmesi:Bir parça programındaki her G kodu bloğu ana CPU'dan geçer. CPU bloğu okur, komut tipinin kodunu çözer, gerekli hareketi veya eylemi hesaplar ve sonucu uygun alt donanıma iletir.

Eksen enterpolasyonu:Ana CPU, her servo güncelleme döngüsünde her eksenin komut verilen konumunu belirleyen matematiksel enterpolasyonu gerçekleştirir. Doğrusal enterpolasyon, dairesel enterpolasyon ve diğer yörünge türlerinin tümü burada çözümlenir.PMC merdiven uygulaması:Tüm makine sıralarını yöneten Programlanabilir Makine Kontrolörü merdiven programı, ana CPU'nun işlem kaynakları üzerinde yürütülür.

Sistem koordinasyonu:Bellek yönetimi, ekran verisi oluşturma, iletişim yönetimi ve donanım çevre birimi yönetiminin tümü ana CPU'dan çalıştırılır.

Temel Özellikler

Ana CPU Kartı ve Modüler CNC Mimarisi

FANUC'un CNC donanım mimarisinde ana CPU kartı çekirdek zekayı sağlar. Şunlarla tamamlanmaktadır:

Bellek modülleri:FROM (sistem yazılımı) ve SRAM (parametreler/programlar) — CPU'nun çalışma sırasında yüklediği ve değiştirdiği kalıcı verileri depolar.

Eksen arayüz kartları:CPU'yu servo sürücü amplifikatörlerine bağlayan servo arayüz kartları.

Seçenek kartları:Temel CPU kapasitesini genişleten iletişim, grafik ve fonksiyona özel kartlar. A16B-1210-0810 ana CPU kartı tüm bu alt sistemleri koordine eder ve tüm CNC verilerinin aktığı merkez görevi görür.

Uygulama Senaryoları

CNC ana CPU hatası:FANUC CNC sistemi kalıcı önyükleme hataları veya işleme alarmları geliştirir. A16B-1210-0810 arıza olarak tanımlandı. SRAM yedeklemesinden sonra, değiştirme işlemi tam CNC işlemeyi geri yükler.

CNC yenileme:Eski bir FANUC CNC sistemini yükselten veya yenileyen bir üretim tesisi, elektronik yenilemenin bir parçası olarak A16B-1210-0810 ana CPU kartının yerini alıyor.

SSS

S1: A16B-1210-0810 ana CPU kartını hangi CNC sistemleri kullanıyor?

Roc Industrial, A16B-1210-0810'un "çok çeşitli FANUC CNC sistemlerine" hizmet ettiğini doğruladı. Spesifik CNC modeli, kartın kurulu sistem dokümantasyonundan ve geçerli FANUC donanım kılavuzunun yedek parça tablosundan doğrulanır.

S2: A16B-1210-0810'u değiştirmeden önce SRAM verilerinin yedeklenmesi gerekir mi?

Evet. Ana CPU kartı olarak A16B-1210-0810, CNC parametrelerini ve parça programlarını tutan SRAM modülleriyle yakın çalışır. Ana CPU kartını değiştirmeden önce CNC'nin yedekleme fonksiyonunu kullanarak tam bir SRAM yedeklemesi gerçekleştirin. Yedek parçayı taktıktan sonra tüm verileri yedekten geri yükleyin.

S3: A16B-1210-0810 ile A16B-1212-0810 (varsa) arasındaki fark nedir?

A16B-1210 serisi CPU anakart ailesidir; A16B-1212 serisi, bu oturumda onaylanan bellek/G/Ç kartı ailesidir (A16B-1212-0210 bellek kartı, A16B-1212-0221 G/Ç kartı). Bunlar temelde farklı işlevsel kategorilerdir; CPU kartı ile bellek veya G/Ç kartı. Daima kurulu kartın tam parça numarasından onaylayın.
