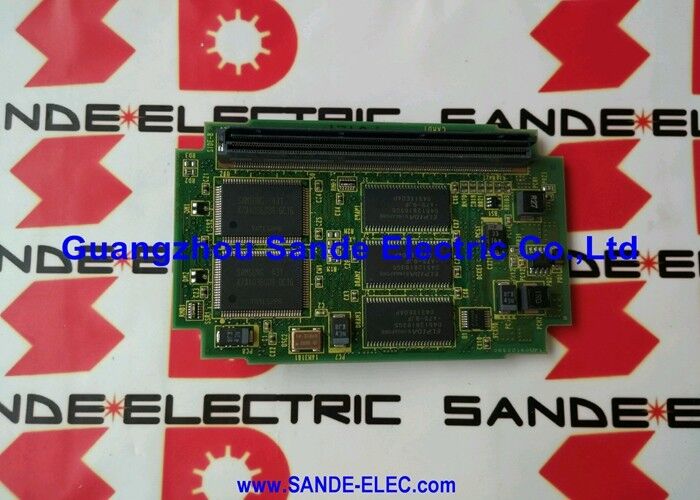

Kullanılmış FANUC A20B-2901-0716 A20B29010716 A2OB-29O1-O716

FANUC A20B-2901-0716 | RAM Modülü — 128KB SRAM + 3.5MB DRAM, Seri 16/18/20/21 CNC

Parça Numarası: A20B-2901-0716

Üretici: FANUC Corporation (Japonya)

Ürün Serisi: A20B-2901

Ürün Tipi: RAM Bellek Modülü (SMD tak-çalıştır alt kartı)

Genel Bakış

A20B-2901-0716, FANUC Series 16, 18, 20 ve 21 CNC kontrol sistemleri için tak-çalıştır SMD alt kartı olarak tasarlanmış, 128KB pille desteklenen SRAM ile 3.5MB DRAM'ı birleştiren bir FANUC RAM modülüdür.

Bu modül, parça programı depolama, parametre saklama, PMC merdiven mantığı ve çalışma zamanı veri işleme için sistemin çalışma belleğini genişleterek doğrudan CNC kontrolünün ana CPU kartına takılır.

A20B-2901 serisi, FANUC'un en önemli modül ailelerinden birini temsil eder — CNC'nin ne kadar parça programı depolama, PMC belleği ve çalışma verisi işleyebileceğini belirleyen tak-çalıştır bellek kartlarıdır.

Farklı SRAM ve DRAM kapasite kombinasyonları farklı uygulama gereksinimlerini karşılar: daha büyük SRAM, programlar ve parametreler için daha fazla kalıcı depolama sağlar; daha büyük DRAM, sistem işleme ve yürütme sırasındaki geçici veriler için daha fazla çalışma belleği sağlar.

A20B-2901-0716, A20B-2901 aralığında 128KB SRAM / 3.5MB DRAM spesifikasyonunda yer alır — bu modül ailesinin 128KB SRAM kategorisinde mevcut olan maksimum DRAM kapasitesini sağlar.

Bu, onu özellikle pil destekli program depolamasını genişletmekten daha çok yüksek hızlı işlem verisi verimliliğinin önemli olduğu uygulamalar için uygun hale getirir.

Anahtar Özellikler

SRAM vs DRAM — İki Bellek Türünü Anlamak

Bir FANUC CNC sisteminde, SRAM ve DRAM farklı ve tamamlayıcı roller oynar.

FANUC CNC'deki SRAM (Statik Rastgele Erişim Belleği) pille desteklenir. Makinenin gücü kapalıyken, kontrol kartındaki lityum yedek pili, SRAM çiplerine voltaj sağlayarak içeriklerini bozulmadan tutar.

CNC'nin güç döngüleri arasında hatırlaması gereken her şeyi depoladığı yer burasıdır: parça programları, iş koordinat ofsetleri, takım ofsetleri, parametreler ve PMC (Programlanabilir Makine Denetleyicisi) verileri.

SRAM içeriğinin kaybolması — ölü bir pil, SRAM çiplerini bozan bir ESD olayı veya modül arızası yoluyla — tüm depolanan programların ve makine kurulum verilerinin kaybolması anlamına gelir.

DRAM (Dinamik Rastgele Erişim Belleği), verilerini korumak için sürekli güç yenilemesi gerektirir.

Güç kesildiği anda içeriğini kaybeder. CNC, çalışma sırasında DRAM'ı çalışma belleği olarak kullanır — hesaplamaları yürütmek, enterpolasyon motorunu çalıştırmak, PMC merdiven mantığını işlemek ve program yürütme sırasında verileri geçici olarak tutmak için bir çizim alanı.

Daha fazla DRAM, sistemin daha karmaşık işlemleri ve yürütme halindeki daha büyük programları işlemesine olanak tanır.

Başlangıçta FROM (Flash ROM) veya SRAM'dan yenilenir.

Sistem Bağlamında Modül

A20B-2901-0716, FANUC CNC ana CPU kartındaki belirlenmiş SMD soketine takılır.

Series 16/18/20/21 sistemlerinde, RAM modülü, ana kartın yeteneklerini özelleştiren birkaç tak-çalıştır alt karttan biridir — FROM modülleri (sistem yazılımı depolama için), PMC modülleri, sistem modülleri (iş mili tipi seçimi) ve servo modülleri ile birlikte.

Bir makine için seçilen belirli RAM modülü, makine üreticisinin orijinal kontrol spesifikasyonunun bir parçasıydı.

Karmaşık çoklu program depolama veya kapsamlı PMC merdivenleri için yapılandırılmış bir makine, 256KB SRAM varyantı (A20B-2901-0711) ile üretilmiş olabilir.

Orta düzeyde program depolama ile maksimum DRAM verimliliği gerektiren bir makine, A20B-2901-0716'yı kullanır.

Pil Yedekleme — Kritik Bakım Öğesi

A20B-2901-0716'daki 128KB SRAM, makine kapalıyken içeriğini korumak için tamamen lityum yedek piline bağlıdır.

Pil, RAM modülünün kendisinde değil, ana CPU kartında bulunur. Pil voltajı eşiğin altına düştüğünde — genellikle koşullara bağlı olarak 3-5 yıllık hizmetten sonra — CNC bir pil düşük alarmı görüntüler.

Bu noktada SRAM içeriği hala bozulmamış olabilir, ancak değiştirme derhal yapılmalıdır.

Pil tamamen arızalanırsa ve SRAM içeriği kaybolursa, tüm parça programları, parametreler, ofsetler ve PMC verileri yeniden yüklenmelidir. Belgelenmiş parametre yedekleri olmayan makineler için bu, günler süren yeniden devreye alma anlamına gelebilir.

Düzenli bir pil değiştirme programı, USB sürücüsüne veya ağ üzerinden dosya aktarımına düzenli parametre yedeklemesi ile birleştirildiğinde, bu arıza modunu tamamen önler.

SSS

S1: CNC bir RAM modülü alarmı gösteriyor ve başlamıyor. A20B-2901-0716 mi arızalı?

Modülün arızalı olduğuna karar vermeden önce, yedek pilin de alarm durumunda olup olmadığını kontrol edin.

Ölü bir pil, sistemin RAM hatası olarak algıladığı SRAM içeriği bozulmasına neden olabilir.

Pili değiştirin ve parametreler yeniden yüklendikten sonra alarmın temizlenip temizlenmediğini kontrol edin.

Alarm, onaylanmış iyi bir pille ve SRAM verisi bozulması olmadan devam ederse, A20B-2901-0716 modülünün kendisinin değiştirilmesi gerekir.

S2: Program depolamasını artırmak için A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) ile değiştirilebilir mi?

Yalnızca kontrol donanımı ve yazılım yapılandırması daha büyük SRAM modülünü destekliyorsa. Series 16/18/20/21 kontrolleri, RAM modülleri için tanımlanmış uyumluluk tablolarına sahiptir — tüm modül kombinasyonları tüm kontrol sürümleri ve seçenek yapılandırmaları için geçerli değildir.

Farklı bir modül takmadan önce belirli kontrol türü için donanım kılavuzunda uyumluluğu doğrulayın.

Uyumsuz bir modül takmak, önyükleme hatalarına veya bellek eşleme hatalarına neden olabilir.

S3: A20B-2901-0716 değiştirilirken, tüm programlar ve parametreler yeniden mi girilmelidir?

Evet — değiştirilen modüldeki SRAM fabrikadan boş gelir. Tüm programlar, parametreler, takım ofsetleri, iş ofsetleri ve PMC verileri yeniden yüklenmelidir. Bu nedenle, herhangi bir bellek modülü değişiminden önce güncel bir yedekleme bulundurmak esastır.

Çoğu FANUC Series 16/18/20/21 kontrolü, USB sürücüsüne veya Ethernet/RS232 arayüzü üzerinden program ve parametre çıkışını destekler — modül değiştirilmeden önce yedekleme oluşturmak için bunları kullanın.

S4: CNC, bir PMC veri alanında bellek hatası gösteriyor ancak diğerlerinde göstermiyor. A20B-2901-0716'da kısmi bir arıza olabilir mi?

Yaşlanan SRAM modüllerinde, SRAM'ın belirli bir bölgesinin hatalar gösterirken diğerlerinin sağlam kaldığı kısmi arızalar meydana gelebilir. Modül içindeki bireysel SRAM çiplerinin diğerleri çalışırken arızalanması mümkündür.

Hata tutarlı bir şekilde aynı veri alanı ile ilişkiliyse ve parametre yeniden yüklendikten sonra devam ederse, SRAM çip düzeyinde arıza olasılığı yüksektir.

Modül değiştirilmeli ve tüm sistem yedekten yeniden yüklenmelidir.

S5: CNC'de şu anda hangi RAM modülünün kurulu olduğunu nasıl belirleyebilirim ve A20B-2901-0716'ya ihtiyacım olduğunu nasıl onaylayabilirim?

Kurulu modülün etiketi, kontrol kapalıyken ve ana CPU kartına erişildiğinde okunabilir.

A20B-2901 parça numarası modülün etiketine basılmıştır. Alternatif olarak, FANUC sistem yapılandırma ekranı — genellikle sistem bakım ekranlarından erişilebilir — kurulu bellek modülü yapılandırmasını gösterir.

Eğer ikisi de erişilemiyorsa, makinenin orijinal yapılandırma belgeleri (makine üreticisinin bakım kılavuzu veya yedek parça listesi) orijinal modül tipini belirtir.
