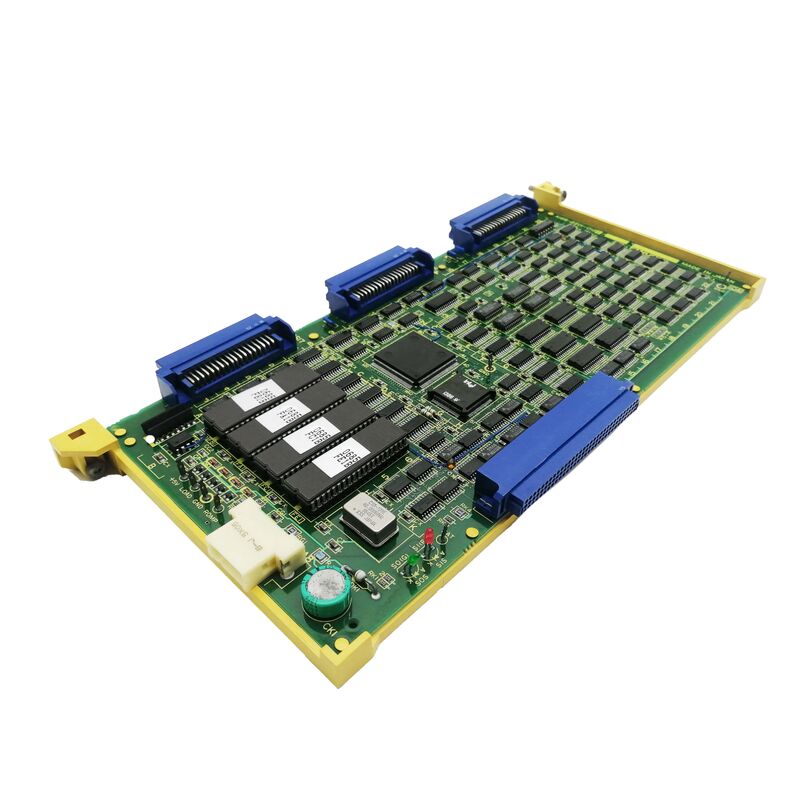

A16B-1211-0900 Fanuc PCB Kartı A16B12110900 AI6B-I2II-O9OO

A16B-1211-0900 | FANUC PMC-M MDI/CRT Adaptör Kartı A2 — Seri 00C CNC / 1/2 Kart Düzeneği A02B-0086-C052

PMC-M CRT/MDI Adaptörü — Operatör Arayüzünü Bağlama

A16B-1211-0900, 00C Serisi CNC'nin operatör arayüzü donanımını (CRT ekran ve MDI klavye) PMC-M (Programlanabilir Makine Kontrol Cihazı, Model M) elektronik sistemine bağlayan adaptör kartıdır. FANUC'un 00C Serisi CNC mimarisinde PMC-M, makine sıra kontrolörü olarak görev yapar. A16B-1211-0900 adaptör kartı aşağıdakiler arasında fiziksel ve elektriksel arayüz katmanını sağlar:

CRT ekranı:CNC'nin program ekranını, parametre ekranlarını, alarm mesajlarını ve teşhis bilgilerini gösteren CRT monitörü. Adaptör kartı, PMC-M'nin ekran verilerini CRT'yi çalıştıran video sinyallerine dönüştürür.

MDI klavye:Operatör programı girişi, parametre düzenleme ve manuel mod komutları için kullanılan Manuel Veri Girişi klavyesi. Adaptör kartı MDI tuş matrisini tarar, basılan tuşların kodunu çözer ve bunları işlenmek üzere PMC-M'ye iletir. A16B-1211-0900 olmadan ne CRT ekranı ne de MDI klavyesi çalışamaz; operatör tüm görsel geri bildirimi ve manuel giriş yeteneğini kaybeder.

Önemli Ürün Bilgileri

Seri 00C — CNC Platformu

Açıklamadaki "#00C", FANUC Serisi 00C'nin uyumlu CNC platformu olduğunu belirtir. 00 Serisi, kompakt, entegre bir CNC kontrolü gerektiren takım tezgahları için tasarlanmış bir FANUC CNC neslidir; 00C tanımı, 00 serisi içindeki belirli nesli tanımlar. CRT/MDI bağlantısı için A16B-1211-0900 adaptör kartını kullanan 00C Serisi operatör arayüzü, bu çağın CNC donanım mimarisinin tipik bir örneğidir; CNC'nin dijital kontrol elektronikleri ile operatörün analog ve klavye arayüz donanımı arasında köprü oluşturan ayrı adaptör kartları.

Uygulama Senaryoları

00C Serisi CNC ekran hatası:FANUC Serisi 00C CNC'nin CRT ekranı, CNC çalışmaya devam ederken hiçbir görüntü göstermiyor veya bozuk ekran göstermiyor. A16B-1211-0900 adaptör kartı arıza olarak tanımlandı. Değiştirme, CRT ekran işlevini geri yükler.

MDI klavyesi yanıt vermiyor:A Serisi 00C CNC'nin MDI klavyesi yanıt vermeyi durduruyor; tuş basışları kaydedilmiyor. A16B-1211-0900'ün klavye tarama devresi tespit edilen hatadır. Değiştirme, MDI girişini geri yükler.

SSS

S1: A02B-0086-C052 düzeneği için tamamlayıcı kart (kart 2) nedir?

A02B-0086-C052 düzeneği, kart 1 olarak A16B-1211-0900'ü içerir. Düzenekteki ikinci kart, tüm düzenek belgelerinden veya belirli birimin donanım listesinden tanımlanır. Bir arıza teşhisi yaparken, sipariş vermeden önce hangi kartın arızalı olduğunu doğrulamak için mümkünse her iki kartı da bağımsız olarak test edin.

S2: "PMC-M MDI/CRT ADAPTÖR A2"de "A2" tanımı nedir?

"A2", PMC-M operatör arayüzü adaptör ailesi içindeki adaptörün donanım tipini ve versiyonunu tanımlar. Tip A, standart adaptör konfigürasyonudur; sürüm 2 (A2), bu tür içindeki belirli bir donanım revizyonunu veya yetenek düzeyini belirtir. Bu, onu Tip A versiyon 1'den veya farklı PMC-M konfigürasyonları için mevcut olabilecek herhangi bir Tip B varyantından ayırır.

S3: A16B-1211-0900, 00C Serisine özel mi yoksa diğer FANUC CNC nesillerine de hizmet ediyor mu?

Açıklamadaki "#00C", Seri 00C uyumluluğunu açıkça belirtir. 00C Serisi PMC-M kontrolör mimarisini kullanır. Bu adaptör kartının diğer PMC-M donanımlı CNC sistemlerine hizmet edip etmediği, A02B-0086-C052 düzeneğinin farklı CNC modelleri arasındaki uyumluluğuna bağlıdır. Geçerli FANUC donanım belgelerinden onaylayın.

S4: A16B-1211-0900'ün değiştirilmesi herhangi bir CNC verisini etkiler mi?

Hayır. CNC parametreleri ve programları CNC'nin ana bellek modüllerinde bulunur. CRT/MDI adaptör kartı kayıtlı hiçbir CNC verisi içermez; bu bir donanım arayüz kartıdır. A16B-1211-0900'ün değiştirilmesi kayıtlı işleme verilerini etkilemez.
