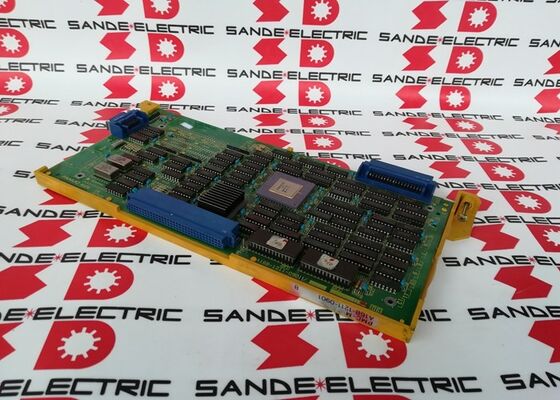

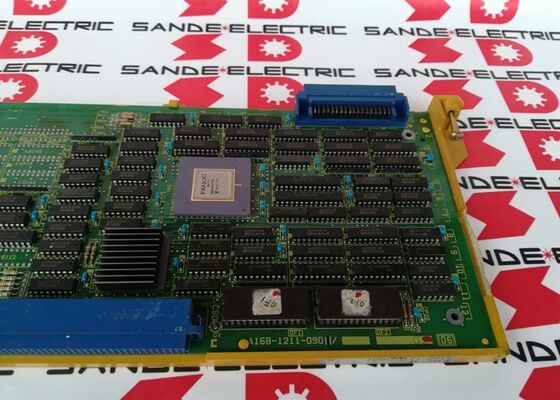

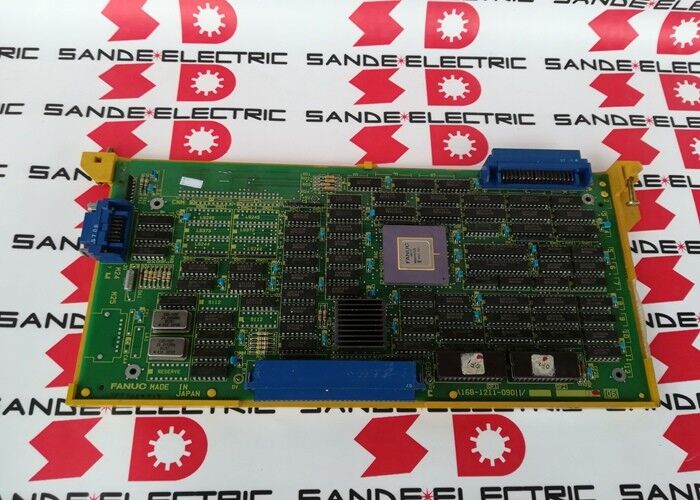

A16B-1211-0901 Fanuc PCB Kartı A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 ∙ FANUC PMC-M ROM Board ∙ Serisi 0-B / 0-C / 0-D / 0-F / Genişletilmiş PLC Merdiven EPROM / Yarım veya Tam Genişlik

PMC-M vs. PMC-L Neden Bu Kurul Önemli

DNC Electronics temel farkı açıklıyor:"Bu kart, hafıza kartındaki daha ucuz PMC-L'nin sunabileceğinden çok daha fazla EPROM'u içeren panoya yüklenen genişletilmiş bir PLC merdivenidir (programlanabilir makine denetleyici). "

FANUC'un Serisi 0-C CNC mimarisinde, PMC (Programlanabilir Makine Denetleyicisi) merdiven programları iki aşamaya ayrılır:

PMC-L (PMC Light):Standart CNC bellek kartında depolanan kompakt bir merdiven programı.

PMC-M (PMC Orta):Özel A16B-1211-0901 ROM kartında depolanan genişletilmiş bir merdiven programı."Bu paneller normalde daha karmaşık 0-C'ye monte edilir.0-C PMC-M ROM PLC merdiven fonksiyonlarını PMC-L standardının ötesine geçirmeyi sağlayan 0-D, 0-F alet makineleri".

Sonuç basit: A16B-1211-0901 daha karmaşık makinelere hizmet eder ∙ daha büyük operatör panelleri, daha fazla makine I/O noktası, daha fazla alet değişimi sırası,PMC-L'nin adım sayısının yetersiz olduğu durumlarda daha fazla yardımcı makine fonksiyonu.

Ana Özellikler

PMC-M ROM ve RAM, Tam PMC-M sistemi

Fanuc-controller.com, bitişik A16B-1211-0910 (PMC-M RAM kartı) için şunu doğruluyor: "PMC merdiven mantığı icrası, makine dizisi kontrolü için genişletilmiş RAM belleği sağlar,ve MMC iletişim fonksiyonları. Plug-in modülü ana kontrol ünitesine monte edilir, genellikle A16B-1211-0901 veya benzeri bir ROM kartı ile eşleştirilir. "

PMC-M mimarisinde:

• A16B-1211-0901 (ROM kartı):PMC merdiven programını uçucu olmayan bir EPROM'da tutar. Merdiven mantığı burada kalıcı olarak depolanır.
• A16B-1211-0910 (RAM kartı):ROM'da depolanan merdiven programının çalıştırdığı çalışma belleğini sağlar. Variable veriler, zamanlayıcılar, sayaçlar ve PMC çalıştırılması sırasında ara sonuçlar için RAM alanı.

Uygulama Senaryoları

PMC-M ROM kartı hatası:Bir 0-C Serisi işleme merkezi PMC alarmlarını geliştirir. sıralı mantık başarısız olur, makine fonksiyonları yanıt vermez hale gelir. A16B-1211-0901 ROM kartı hatası olarak tanımlanır.Değiştirme (doğru merdiven programı içeriği ile) PMC fonksiyonunu geri getirir.

PMC-L'den 0-C serisi alet makinesi yükseltme:Bir 0-C Serisi CNC çalışan PMC-L, makine değişiklikleri yeni diziler ekledikten sonra daha fazla merdiven program kapasitesi gerektirir.A16B-1211-0901 PMC-M ROM kartı, daha büyük bir program için genişletilmiş EPROM kapasitesini sağlamak için monte edilmiştir..

Sık Sorulan Sorular

S1: EPROM içeriği boş olduğunda PMC-M ROM kartının rolü nedir?

A16B-1211-0901, bir donanım tahtası onun EPROM yongaları, belirli makine aracı için gerçek PMC merdiven programını depolar.Boş EPROM'larla bir yedek kart, doğru merdiven programı yüklenene kadar herhangi bir dizi mantığını çalıştıramaz. alet makinesi üreticisi veya FANUC servis mühendisi, program içeriğini önceden yüklemeden yedek bir kart sipariş etmeden önce orijinal program içeriğine sahip.

S2: A16B-1211-0901 hem yarı genişliğinde hem de tam genişliğinde CNC şasi biçimleriyle uyumlu mu?

CNC Electronics, "16 veya 32 bit 0-C master yarı veya tam genişlik biçimine takılabilir" diye doğruluyor.Makine aletinin panel belgelerinden belirli şasi formatını doğrulayın.

S3: A16B-1211-0901, PMC-M RAM kartından (A16B-1211-0910) nasıl farklıdır?

A16B-1211-0901, PMC merdiven programı kodu için ROM kartı ′ uçucu olmayan EPROM tabanlı depolama. A16B-1211-0910, PMC yürütümü için RAM kartı ′ uçucu çalışma belleği.Her ikisi de tam PMC-M sistemi için gereklidir.. ROM kartı programı kalıcı olarak saklar; RAM kartı yürütme çalışma alanını sağlar.

S4: A16B-1211-0901'in değiştirilmesi CNC eksen parametrelerini etkiler mi?

No. CNC eksen parametreleri (servo kazançları, besleme hızı sınırları, koordinat kaymaları) CNC'nin ana SRAM'ında PMC ROM kartından ayrı olarak yer almaktadır.A16B-1211-0901'in değiştirilmesi depolanan eksen parametrelerini etkilemez.Yalnızca PMC merdiven programı etkilenir. Bu program yedek kartın EPROM'unda bulunmalıdır.

S5: A16B-1211-0901 için hangi hizmet seçenekleri mevcut?

Çok sayıda tedarikçi bu panoya hizmet veriyor: MRO Electric (değişim ve onarım), CNC Elektronik (değişim, artı ve onarım), 4D Kontroller (onarım hizmeti).Bu kurul üç kıtada kapsamlı bir satış sonrası desteğe sahip..
