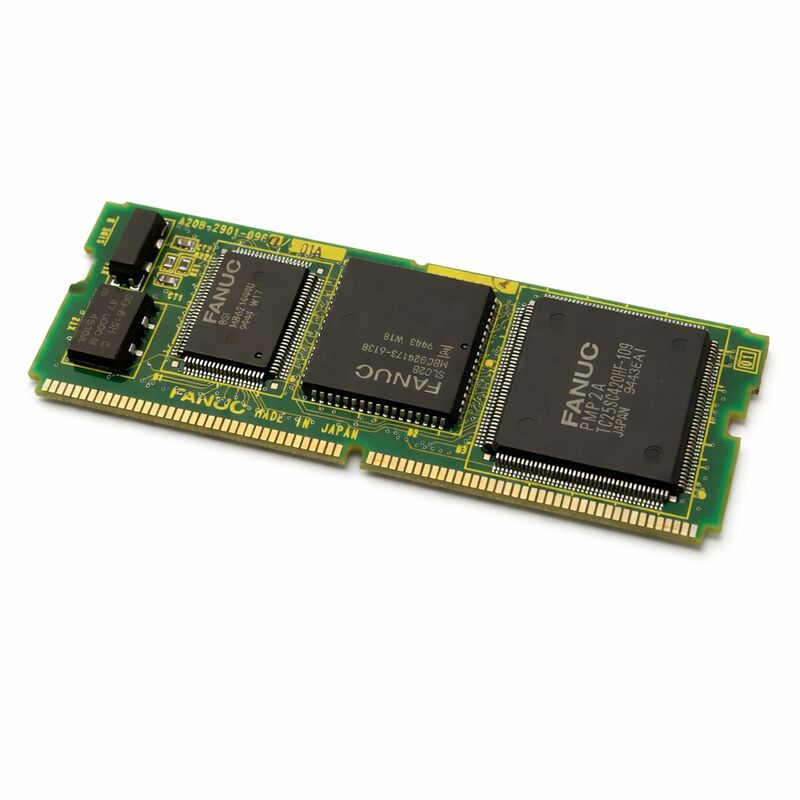

1pcs kullanılmış GE FANUC A20B-2901-0960 Tahta test A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960

PMC ve I/O bağlantısı bu modülün kontrol ettiği şeyler

A20B-2901-0960, FANUC Serisi 16 ve 18 denetleyicileri için I / O Bağlantısı ile PMC-RB3 / RC3 modülüdür.makine aracının otomatik işlemlerini sıralayan PMC merdiven programını çalıştırmak, ve CNC ve dağıtılmış I/O cihazları arasındaki tüm dijital sinyalleri makinede taşıyan I/O Link iletişim otobüsünü yönetir.

FANUC'un CNC hiyerarşisinde, PMC (Programlanabilir Makine Denetleyicisi), CNC donanımının içinde çalışan entegre PLC'dir.Güvenlik kilitleri, operatör paneli yanıtları ve CNC'nin eksen hareketi ile birlikte çalışan diğer tüm makine otomasyon dizisi. merdiven programı FROM modülünde ayrı olarak depolanır;Bu kart, CNC'yi makinenin I/O'suna bağlayan yürütme motorunu ve I/O Link otobüs ustasını sağlar..

I/O bağlantısı tarafı, bu modülü I/O bağlantısı olmayan basit bir PMC kartından farklı kılan şeydir.Bu otobüsten geçiyor.. A20B-2901-0960'ın I/O Link arayüzü arızalanırsa, bağlantılı tüm I/O aynı anda kaybedilir. Makine operatör girişlerine yanıt veremez ve tüm panel gösterge çıkışları karanlık olur.Toplam I/O kaybı modeli, CNC ekranında bir I / O Link alarmı ile birlikte, kablolama veya saha aygıtı sorunlarına değil, özellikle bu modüle işaret eden hata imzasıdır.

Ana Özellikler

RB3 vs RC3 PMC Sürüm Uyumluluğu

PMC-RB3 ve PMC-RC3, FANUC PMC-RB/RC ailesi içinde farklı merdiven yürütme sürümleridir.en fazla adım sayısıBu makine için yazılmış PMC programının bağımlı olduğu, yürütme hızı ve I/O adresleri.Farklı bir PMC sürümüne sahip bir modül, fiziksel olarak aynı olsa bile mevcut merdiven programını doğru bir şekilde çalıştırmayabilir..

Sipariş vermeden önce, kurulu modülün etiketinin A20B-2901-0960 gösterdiğini doğrulayın ve makine belgelerinin bu pozisyonda PMC-RB3 veya PMC-RC3 kullanıp kullanmadığını belirlediğini doğrulayın.

Sık Sorulan Sorular

S1: Başarısız bir A20B-2901-0960'ın ana belirtileri nelerdir?

Üç tanınabilir kalıp: (1) Operatör panelini tamamen kaybetmek, düğmeler yanıt vermiyor, panel göstergeleri aydınlatmıyor, CNC'de I/O bağlantısı alarmı ile birlikte.Bu tam I/O bağlantı arızası ve doğrudan bu modüle işaret ediyor.. (2) Tek bir kanal yerine birden fazla kanalda aynı anda düzensiz I/O davranışı, otobüs kaptanının bozulduğunu gösterir.(3) Bireysel I/O sinyalleri sırasında gerçekleştirme hatalarını gösteren PMC merdiven alarmları, kablolar ve saha cihazları iyi olduğu doğrulandı.

S2: Bu modülü değiştirmek PMC merdivenini yeniden yüklemeyi gerektirir mi?

Hayır. PMC merdiveni ana kontrol tahtasındaki FROM modülünde depolanır, A20B-2901-0960'da değil. Değiştirme cihazını monte ettikten ve açtıktan sonra, CNC merdiveni FROM'dan normal şekilde yükler.Makineyi üretime geri döndürmeden önce I/O bağlantısı iletişiminin PMC teşhis ekranında yeniden kurulduğunu doğrulayın.

S3: Bir PMC modülü hatası, saha kablolama veya saha aygıtı hatasından nasıl ayrılır?

PMC modülü arızaları aynı anda birçok I/O noktasını etkiler. Tüm panel fonksiyonları ya da tüm I/O Link şubesi aynı anda etkilenir.CNC'nin ana eksenleri ve program yürütme fonksiyonları normal kalırken, ilişkisi olmayan birden fazla I/O fonksiyonu eş zamanlı olarak başarısız olursa, ve bireysel kablolar ve saha cihazları test iyi, PMC modülü hata adayıdır.

S4: A20B-2901-0960 hem 16. seri hem de 18. seri sistemlerinde kullanılabilir mi?

Evet, modül FANUC Serisi 16 ve 18 Model B / C platformları için tanımlanmıştır. PMC-RB3 / RC3 işareti ve I / O Link arayüzü, bu model nesillerindeki her iki CNC ailesi için de ortak.Tam makine belgeleri onaylamak sipariş vermeden önce ilgili pano pozisyonunda bu parça numarasını belirtir.

S5: Kullanılmış bir A20B-2901-0960 kabul ederken ne doğrulanmalıdır?

Modülün etiketinden tam parça numarası A20B-2901-0960'ı doğrulayın. Makinenin merdiven programına uygun olduğundan emin olmak için PMC versiyonu RB3 veya RC3 Kullanılmış bir birim için, sadece çalıştırılmamış, I/O bağlantısı doğrulanmış, canlı bir 16 ya da 18 Serisi sisteminde test edildiğini sor.Montaj öncesinde korozyon veya mekanik hasar için kartın bağlantı temasları kontrol.
