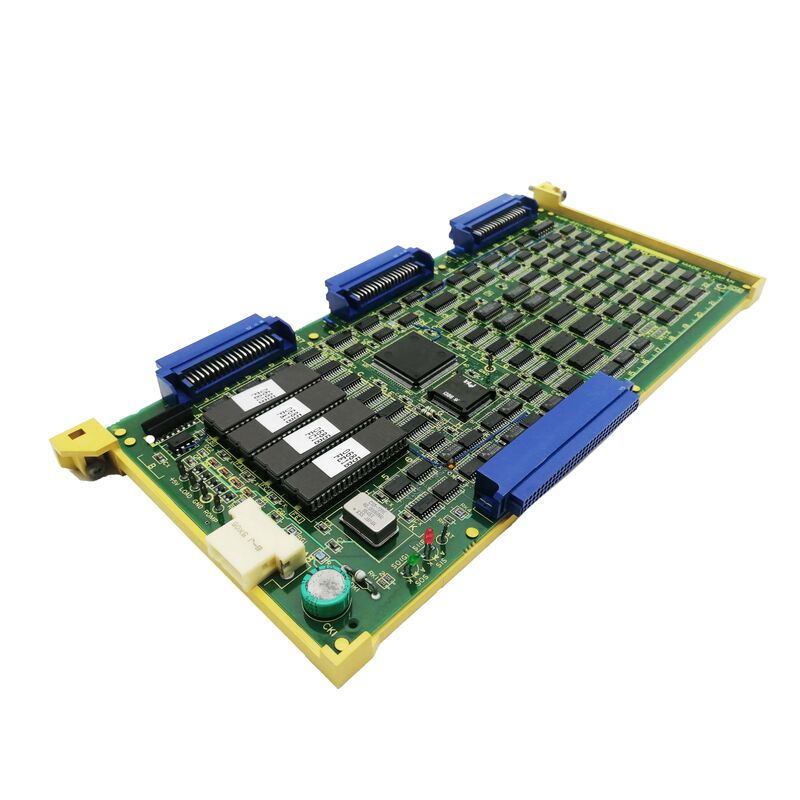

A16B-1212-0221 Fanuc PCB Kartı A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | FANUC Serisi 0-CI/O Kartı C6 — Eski Spesifikasyon / A16B-2203-0111 / Makine I/O Arayüzü ile Değiştirilmiştir

G/Ç Kartı C6 — 0-C Serisi Makine Arayüzü

A16B-1212-0221, FANUC Serisi 0-C CNC için "G/Ç Kartı C6"dır. Seri 0-C donanım referans tablosu şunu doğrulamaktadır: "A16B-1212-0221 (ESKİ) G/Ç Kartı C6 / A16B-2203-0111 (YENİ) A16B-1212-0221'in yerine geçer." FANUC'un 0-C Serisi mimarisinde G/Ç kartları, PMC'nin ladder programı ile makine takımının fiziksel G/Ç sinyalleri (anahtarlar, solenoidler, lambalar, röleler ve makine düzeyindeki diğer elektrikli cihazlar) arasında arayüz görevi görür. "C6" tanımı, Seri 0-CI/O kart ailesi içindeki belirli bir G/Ç kartı yapılandırmasını tanımlar.

Önemli Ürün Bilgileri

G/Ç Kartları ve PMC Ladder Programı

G/Ç Kartı C6, G/Ç Bağlantısı seri veriyolu aracılığıyla Seri 0-C'nin PMC'sine (Programlanabilir Makine Kontrol Cihazı) bağlanır. Her G/Ç kartı şunları sağlar:Giriş taraması:PMC, her PMC tarama döngüsünde G/Ç kartından her fiziksel girişin (düğmeler, limit anahtarları, yakınlık sensörleri) durumunu okur. Kart, makinenin 24VDC sinyal seviyelerini PMC'nin dahili mantık gösterimine dönüştürür.

Çıkış sürücüsü:PMC çıkış komutlarını (soğutma sıvısı açma/kapama, takım değiştirici indeksi, kapı kilidi, alarm lambaları) G/Ç kartının çıkış kayıtlarına yazar. Kart, karşılık gelen 24VDC çıkış sinyallerini makinenin aktüatörlerine yönlendirir. G/Ç Kartı C6 arızalandığında, PMC artık hizmet verdiği makine G/Ç sinyalleriyle iletişim kuramaz; makine operatör komutlarına yanıt vermeyi durdurur ve PMC, G/Ç Bağlantısı iletişim alarmları üretir.

Uygulama Senaryoları

Seri 0-C CNC G/Ç iletişim hatası:FANUC Serisi 0-C CNC, belirli G/Ç Bağlantısı iletişim grupları için PMC alarmları geliştirir. Makine fonksiyonları (soğutma sıvısı, hidrolik, operatör paneli) yanıt vermiyor. A16B-1212-0221 tanımlandı. A16B-1212-0221 veya A16B-2203-0111 ile değiştirme, G/Ç iletişimini eski haline getirir.0-C CNC G/Ç kart stoğu

yenisiyle değiştirme:0-C Serisi CNC'lerin bakımını yapan bir tesis, standart yedek olarak A16B-2203-0111'i (yeni spesifikasyon) tutar ancak aynı G/Ç Kartı C6 konumu için A16B-1212-0221 fazlalık birimlerini de kabul eder.

SSS

S1: A16B-2203-0111, Seri 0-C CNC'de doğrudan A16B-1212-0221'in yerini alabilir mi?

Evet. A16B-2203-0111, A16B-1212-0221'in (G/Ç Kartı C6) resmi "YENİ" yedeğidir. Yeni spesifikasyon panosu, aynı CNC yuva pozisyonundaki eski spesifikasyonun yerine doğrudan takılan bir yedek olarak tasarlanmıştır.

S2: G/Ç Kartı C5 (A16B-1212-0222), C6 (A16B-1212-0221) ve C7 (A16B-1212-0220) arasındaki fark nedir?

C5, C6 ve C7 tanımlamaları, Seri 0-CI/O kart ailesi içindeki farklı G/Ç kapasitesini veya adres yapılandırma çeşitlerini tanımlar. Her değişken belirli sayıda G/Ç noktası veya belirli bir G/Ç Bağlantısı adres aralığı sağlar. Uygulanabilir değişken, özel takım tezgahı konfigürasyonu ve kablolama şemasına göre belirlenir.

S3: G/Ç Kartı C6 tanımı makinenin G/Ç sayısıyla ilişkili midir?

FANUC'un Seri 0-CI/O kartı adlandırmasındaki "C" öneki ve numarası, platformun I/O mimarisi içindeki I/O kartı tipini tanımlar. Her C tipi değişken (C5, C6, C7), tanımlanmış bir G/Ç noktası tamamlayıcısı sağlar. C7 çeşidi (A16B-1212-0220), FANUC Serisi 0-C sistem diyagramlarında en yaygın olarak başvurulan modeldir — C5 ve C6, farklı I/O konfigürasyonlarına sahip makinelere hizmet eder.

S4: A16B-1212-0221'in değiştirilmesi PMC parametre değişiklikleri gerektiriyor mu?

Hayır. PMC parametreleri ve G/Ç Bağlantı adresi yapılandırması, G/Ç kartında değil, CNC'nin ana belleğinde saklanır. Yeni kartı taktıktan sonra PMC, mevcut yapılandırmayı kullanarak yeni kartla G/Ç Bağlantısı iletişimini yeniden kurar.
