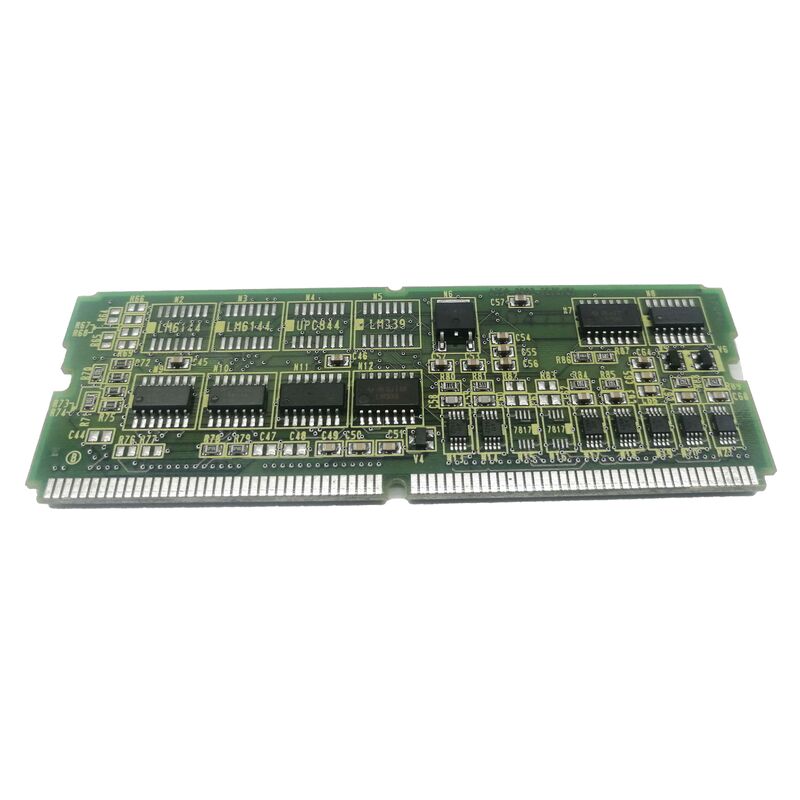

FANUC A20B-2902-0225 Kızı PC BOARD A2OB-29O2-O225

FANUC A20B-2902-0225 | Seri Spindle Arayüzlü SRAM Modülü — A20B-2902 Serisi CNC Bellek PCB

Sadece Bir SRAM Modülü Değil

A20B-2902-0225, FANUC Power Mate D/F bakım belgelerinde seri spindle desteğine sahip bir bellek modülü düzeneği olarak tanımlanmaktadır. Seri spindle tanımı, bu modülü yalnızca bellek işlevlerini kapsayan diğer A20B-2902 SRAM varyantlarından ayırır. Bu kart iki işlevin kesişim noktasında yer alır: CNC parametrelerini ve programlarını depolayan pil destekli SRAM'ı sağlar ve desteklediği belirli kontrol yapılandırmasında seri spindle iletişim yolu için donanım arayüzünü içerir.

SRAM, güç döngüleri arasında hayatta kalması gereken verileri depolar: CNC parametreleri, takım ofsetleri, parça programları, iş koordinat verileri. Bir yedek pil, kontrol kapalıyken SRAM hücreleri aracılığıyla bir damlama akımı sağlar. Pil, tutma voltajının altına düştüğünde, depolanan tüm içerik kaybolur. Bu modüldeki seri spindle arayüzü, denetleyiciyi FANUC'un seri iletişim protokolünü kullanarak spindle sürücü amplifikatörüne bağlar — seri spindle donanımından yoksun standart bir SRAM varyantıyla bu modülün değiştirilmesi, spindle iletişimini etkileyen bir yapılandırma hatasına neden olur.

Anahtar Özellikler

Değişim Veri Yeniden Yükleme Gerektirir

Pasif arka panel PCB'lerinin aksine, bu modül makinenin çalıştığı verileri depolar. Değişim planlaması şu adımları içermelidir:

1. Tüm CNC verilerinin doğrulanmış bir yedeğini alın — parametreler, parça programları, takım ofsetleri, PMC verileri — takılı modülü çıkarmadan önce. Takılı modül hala kısmen işlevselse, verilerini şimdi çıkarın. Zaten arızalandıysa, en son mevcut yedekten geri yükleyin.
2. Değişimin tam parça numarası A20B-2902-0225 ile eşleştiğini doğrulayın — bitişik A20B-2902 serisi varyantlar SRAM kapasitesi, donanım özellikleri veya hedef kontrol platformu açısından farklılık gösterir. Yakındaki bir numara yuvaya uyabilir ancak seri spindle arayüzünden yoksun olabilir veya farklı bellek kapasitesi taşıyabilir.
3. Kurulumdan sonra tüm parametreleri ve programları yeniden yükleyin — yedek modül boş gelir. Veriler geri yüklenene kadar makine çalışamaz.

SRAM içerik bağımlılığı ve seri spindle donanımının birleşimi, bu değişimin standart bir kart değişiminden daha fazla adım gerektirdiği anlamına gelir. Orijinal kartı çıkarmadan önce veri tarafını planlamak, makinenin üretime saatler içinde mi yoksa günler içinde mi döneceğini belirler.

A20B-2902 Serisi — Tam Parça Numarası Gerekli

A20B-2902 ailesi, FANUC CNC sistemleri için geniş bir bellek ve işlev modülü yelpazesini kapsar. Varyantlar, FROM ve SRAM kapasitesi, ek donanım arayüzleri (0225'teki seri spindle arayüzü gibi) ve hedef kontrol platformu açısından farklılık gösterir. Bu ailedeki bitişik sayılar arasındaki fiziksel benzerlik yaygındır; işlevsel uyumluluk garanti edilmez. Yedek parça tedarik etmeden önce daima takılı kartın etiketinin A20B-2902-0225'i gösterdiğini doğrulayın.

SSS

S1: A20B-2902-0225'i standart bir SRAM modülünden farklı kılan nedir?

Seri spindle arayüzü. Standart A20B-2902 SRAM varyantları, ek donanım arayüzleri olmadan pil destekli CNC belleğini kapsar. 0225, FANUC'un seri spindle iletişim yolu için donanım arayüzünü içerir. Seri spindle iletişimi kullanan kontrol yapılandırmalarında, bu arayüzden yoksun bir modülle değiştirme, bellek işlevleri doğru çalışsa bile bir spindle iletişim hatasına neden olur.

S2: Neden değiştirme işleminden sonra parametreler ve programlar yeniden yüklenmelidir?

SRAM modülü, tüm CNC işletim verilerini depolar — parametreler, parça programları, takım ofsetleri, iş koordinatları. Yedek modül tamamen boş gelir. Tüm veriler yedekten geri yüklenene kadar makine doğru çalışamaz. Bu isteğe bağlı bir kurulum sonrası doğrulama değildir; değişimi işlevsel hale getiren temel adımdır.

S3: Takılı A20B-2902-0225 kısmen arızalandı. Değişimden önce veri hala çıkarılabilir mi?

Çoğu durumda evet, kısmen arızalanmış bir modülden bile. CNC'nin veri yedekleme işlevi (MDI panelinden erişilebilir), orijinal modül hala takılıyken denenmelidir. Modül tam bir yedekleme için çok bozulmuşsa, bireysel veri aktarımlarını deneyin — önce parametreler, sonra programlar, sonra takım verileri. Çıkarılmadan önce çıkarılan herhangi bir veri, yeni modül takıldıktan sonra kurtarma yükünü azaltır.

S4: SRAM tutma için hangi pil kullanılır ve ne zaman değiştirilmesi gerekir?

Yedek pil, kontrolcü modeline bağlı olarak tipik olarak bir lityum düğme pil veya bir lityum AA tipi pildir. FANUC CNC sistemleri, pil kritik tutma voltajına ulaşmadan önce düşük pil alarmı üretir. Değişim sırasında SRAM içeriğini korumak için kontrolcü açıkken pili değiştirin. Kontrolcü kapalıyken tamamen boşalmış bir pil, tam SRAM veri kaybına neden olur.

S5: -0225 mevcut değilse farklı bir A20B-2902 varyantı ikame edilebilir mi?

Onaylanmış uyumluluk olmadan değil. Bitişik A20B-2902 numaraları farklı SRAM kapasitesine, farklı donanım özelliklerine veya farklı kontrol platformlarına sahip olabilir. Seri spindle arayüzü olmayan bir modül aynı kontrol yapılandırmasını sağlayamaz. Özellikle 0225'i tedarik edin veya FANUC servis kaynağıyla önerilen ikamenin eşdeğer seri spindle donanım desteği içerdiğini doğrulayın.
