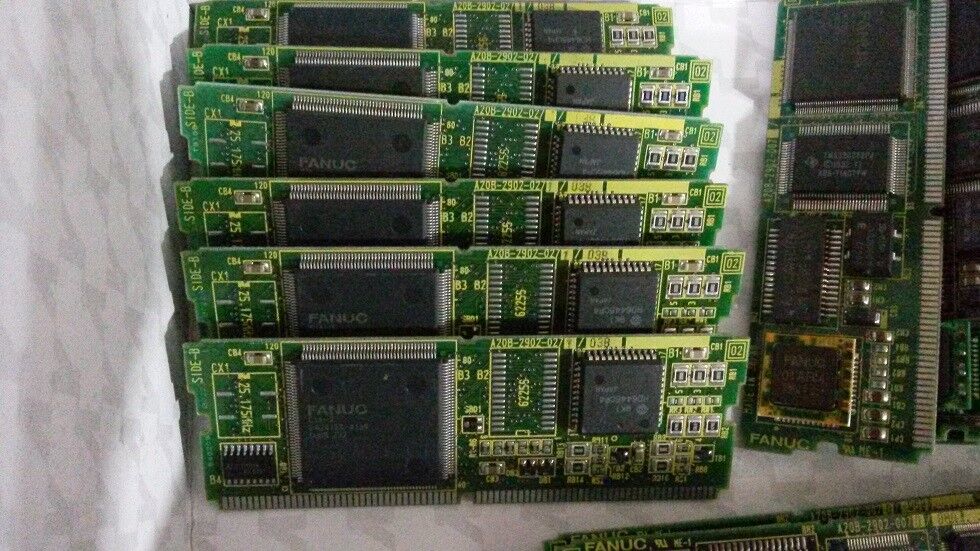

Kullanılmış FANUC A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

A20B-2902-0270 FANUC Serisi 16/18 Model B 14 Inç Renkli CRT Kontrol Modülü ¢ Option 1 Board / 16-B / 18-B / 160-B / 180-B

CRT Kontrol Modülünün Yaptığı İşler

Bir CNC alet makinesi operatörü, CNC ile ekran üzerinden iletişim kurar. Alarm mesajlarını okumak, alet kaydırmalarını girmek, işleme programlarını gözden geçirmek, eksen konumlarını izlemek.Bu ekranın kalitesi ve netliği, operatörün işini ne kadar verimli ve güvenli bir şekilde yapabileceğini doğrudan etkiler.

FANUC Serisi 16/18 Model B CNC'de, ekran bölümü iki parçadan oluşur:

CRT monitörü(fiziksel tüp ve koruma): operatör tarafından görülen görüntüyü gösterir.

CRT kontrol modülü (A20B-2902-0270): CNC'nin ekran mantığı ile monitör arasındaki elektronik arayüz. Bu modül, CNC'nin CPU sisteminden görüntü verilerini alır.14 inç renkli CRT'nin gerektirdiği video sinyallerine biçimlendirir, ve monitörün bükülme ve renk devrelerini çalıştırır.

A20B-2902-0270 modülü arızalanırsa, ekran boşalır, bozuk içerik gösterir veya hata kalıpları oluşturur. CNC programını çalıştırmaya devam eder.Ama operatör görsel arayüzü kaybediyor.

Anahtar Ürün Bilgisi

Renkli Ekranlar 16/18-B Nesli İçin Neden Önemlidir

FANUC Serisi 16/18 Model B platformu, 6, 10 Serisinde ve önceki 16/18 nesillerinde kullanılan daha önceki tek renkli ekranlardan bir yükseltme yolu olarak renkli görüntüleme yeteneğini tanıttı.Renk, CNC operatörünün iş akışına pratik faydalar getirir:

Program gösterimi:Farklı G-kod blokları ️ hareket komutları, hazırlık fonksiyonları, çeşitli kodlar ️ farklı renklerde görüntülenebilir,Bir programı taramayı ve belirli içerik türlerini tanımayı kolaylaştırmak.

Alarm ve mesaj:Renkli alarm mesajları ve operatör istekleri tek renkli metinlere kıyasla hemen dikkat çekiyor.

Grafik araç yolu gösterimi:Renkli araç yolu grafikleri, operatörün farklı alet geçişlerini ayırt etmesini, yaklaşım ve geri çekim hareketlerinden kesim yollarını tanımlamasını sağlar.ve programı çalıştırmadan önce görsel olarak doğrulamak.

A20B-2902-0270, 14 inçlik monitörde bu renk gösterimini mümkün kılan CRT kontrol elektroniklerini sağlar.

Uygulama Senaryoları

18-B CNC'de boş görüntü:Bir FANUC Serisi 18-B işleme merkezi, işlevsel bir CNC'ye sahiptir.A20B-2902-0270 CRT kontrol modülü arızalı bileşen olarak tanımlanmıştır.Değiştirme, CNC'nin hareket fonksiyonlarını etkilemeden renk ekranını geri getirir.

Renk bozukluğu göster:16-B Serisi CNC'deki 14 inçlik CRT, görüntüde çarpık renkler, yanıp sönenler veya çizgiler gösterir.Hata A20B-2902-0270 modülünde.Değiştirme doğru renk gösterimini geri getirir.

Sık Sorulan Sorular

S1: A20B-2902-0270 14 inçlik monitörler için özel mi, yoksa diğer ekran boyutlarını da kullanabilir mi?

A20B-2902-0270, 14 inç renkli monitörler için CRT kontrol modülüdür. Bu modül tarafından üretilen zamanlama ve senkronizasyon parametreleri, 14 inç CRT'nin bükme gereksinimleri için kalibre edilmiştir.Çok farklı bir ekran boyutu (9-inç) ile kullanmak9 inçlik monokrom sistemler için doğru modül A20B-2900 serisindeki farklı bir parça numarasıdır.

S2: A20B-2902-0270 daha yeni A20B-2902-0271 veya benzer çeşitlerle değiştirilebilir mi?

A20B-2902-027x aralığındaki bitişik parça numaraları, aynı CRT kontrol modülünün daha sonraki revizyonları veya çeşitleri olabilir, potansiyel olarak küçük bileşen güncellemeleri ile.Farklı bir sonek varyantının aynı Option 1 kartı ile geriye dönük uyumlu olup olmadığı, Option 1 kartının soket arayüzünün değişmediğine bağlıdır.. Başka bir sonekle değiştirmeden önce CNC'nin yedek parça belgelerinden uyumluluğu doğrulayın.

S3: CRT kontrol modülünün arızası CNC programının yürütülmesini etkiler mi?

Hayır. CNC'nin görüntüleme sistemi hareket kontrolü ve program icra fonksiyonlarından ayrıdır. Bozuk bir CRT kontrol modülü, ekranın boş kalmasına veya yanlış içeriği göstermesine neden olur.Ama CNC programları yürütmeye devam ediyor., PMC mantığına yanıt verir ve servo eksenlerini normal şekilde kontrol eder.Ancak operatörün görsel geri bildirimleri olmadan üretim sürecine bağlı olarak potansiyel olarak tehlikeli bir durum.

S4: Bozuk bir A20B-2902-0270'i bozuk bir CRT monitör tüpünden hangi belirtiler ayırt eder?

Başarısız bir CRT tüpü, tipik olarak tamamen başarısız olmadan önce giderek zayıflar, odaklanmayı kaybeder, parlaklığı azaltır.Başarısız bir kontrol modülü aniden görüntü kaybına neden olur. Görüntü yavaş yavaş bozulmak yerine aniden kaybolur.Bilinen iyi bir monitörü Option 1 kartının video çıkış sinyaliyle (uygulanabilirse) bağlayarak test etmek, arızanın tüpte mi yoksa modülde mi olduğunu doğrulayabilir.

S5: CRT monitörleri hala tavsiye edilir mi, yoksa sistem LCD'ye yükseltilmeli mi?

Orijinal CNC donanımının üretim hizmetinde sürdürüldüğü makineler için,A20B-2902-0270'i eşdeğer bir modülle değiştirmek, sistemin orijinal yapılandırmasını korur ̇ uyumluluk ve güvenilirlik açısından en güvenli seçenekFANUC CNC sistemleri için LCD sonradan donatma çözümleri mevcuttur ve CRT ekran bölümünü modern bir LCD paneline değiştirir.Bu tür yenilenmeler video sinyali uyumluluğunu doğrulamayı gerektirir ve ek arayüz donanımına ihtiyaç duyabilir.Kritik üretim ekipmanları için, modül değiştirme veya ekran onarımı arasında karar vermeden önce CNC'nin bakım belgelerine ve nitelikli bir FANUC servis ortağına başvurun.
