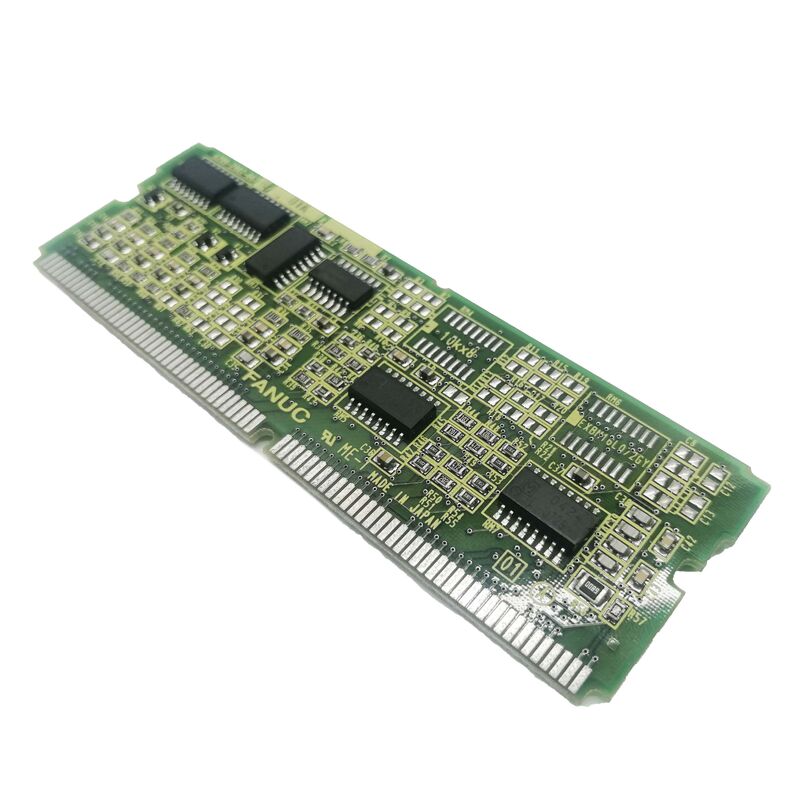

FANUC A20B-2902-0280 Kızı Yönetim Kurulu A20B29020280 A2OB-29O2-O28O

A20B-2902-0280 | FANUC A20B-2902 Serisi CNC PCB Modülü — Takılabilir Ek Kart / Endüstriyel Otomasyon / Japonya Orijinali

A20B-2902 — Geniş Bir Fonksiyonel Modül Ailesi

A20B-2902 serisi, FANUC'un en büyük ve en çok yönlü PCB modül ailelerinden biridir. Bu serideki kartlar, ana karttaki veya CNC kart kafesindeki özel yuvalara takılarak ana CNC sistemine belirli yetenekler ekleyen kompakt SMD yapılı kartlar olan takılabilir ek kartlardır.

A20B-2902 serisinin işlevsel genişliği geniştir. Bu tek seride farklı parça numaraları şu amaçlara hizmet eder:

Bellek genişletme modülleri:Program depolamayı ve parametre saklamayı genişleten, FROM ve SRAM'i (Seri 16/18 Model B için 4 MB FROM ve 512KB SRAM ile A20B-2902-0080 gibi) birleştiren kartlar.

Servo kontrol modülleri:Genişletme ekseni servo modülleri de dahil olmak üzere çok eksenli konfigürasyonlar için servo eksen komut işleme ve geri bildirim işleme sağlayan yardımcı kartlar.

Mil arayüz modülleri:Hem analog iş mili arayüz modülleri (analog iş mili amplifikatörleri için A20B-2902-0236 sınıfı) hem de dijital iş mili sürücüleri için seri iş mili kontrol modülleri.

PMC ve iletişim modülleri:PMC'nin işlem kapasitesini, merdiven belleğini veya G/Ç arayüz kapasitesini genişleten kartlar.

Sürücü sistemi modülleri:Alpha-i PSM ve SPM sürücü modüllerinde (bu serinin başka bir yerinde açıklanmıştır) kullanılan A20B-2902-0390 ateşleme kartı dahil; sürücü modülü donanımının kendisinde IGBT kapısı sürücü sinyalleri üreten bir modül.

A20B-2902-0280, bu seri içerisinde FANUC'un tasarladığı uygulamaya hizmet eden özel bir işlevsel konuma sahiptir.

Önemli Ürün Bilgileri

SMD Yapısı ve Modülerlik

A20B-2902-0280, baştan sona SMD (Yüzeye Montaj Cihazı) yapısını kullanır. SMD-yapılı modüller CNC hizmetinde çeşitli pratik özelliklere sahiptir:

Fiziksel kompaktlık:SMD, daha küçük bir PCB alanında daha yüksek bileşen yoğunluğuna izin verir. A20B-2902 serisi modüller, özel bir kart yuvası gerektirmeden doğrudan CPU kartı soketlerine takılabilecek kadar kompakttır.

Bağlantı:Her modül, tanımlanmış kenar konektörleri veya soket konektörleri aracılığıyla ana kartına bağlanır. Takılabilir bağlantı, kartın tek fiziksel ve elektriksel arayüzüdür; ayrı bir kablolamaya gerek yoktur.

Değiştirilebilirlik:SMD modülünün değiştirilmesi tamamen takılarak yapılan bir işlemdir; lehimleme veya yeniden kablo bağlantısı gerektirmez. Gücü kapatın, arızalı modülü çıkarın, yenisini takın, gücü açın. CNC bir sonraki başlatmada modülü algılar.

Uygulama Senaryoları

CNC modül düzeyinde hata:Bir FANUC CNC sistemi, A20B-2902-0280 eklenti modülünden kaynaklanan bir arıza geliştirdi. Kartın parça numarası etiketinden tanımlanması ve yedek parçanın takılması, bu modülün sunduğu işlevi geri yükler.

Yedek parça envanteri:FANUC CNC sistemlerini çalıştıran bir tesiste yerel yedek olarak bir A20B-2902-0280 bulunur ve bu, nakliye gecikmeleri olmadan kart arızasına modül düzeyinde hızlı yanıt verilmesine olanak tanır.

SSS

S1: A20B-2902-0280'in CNC'deki özel işlevini nasıl tanımlarım?

Belirli CNC modeline yönelik FANUC bakım kılavuzu, her modül yuvasını parça numarasına ve yedek parça listesindeki işlevine eşler. A20B-2902-0280'in CNC kart düzeneğinde kapladığı yuvayı bulun ve işlevsel rolünü doğrulamak için bakım kılavuzunun yedek parça tablosuyla çapraz referans yapın.

S2: Bitişik A20B-2902 parça numaraları A20B-2902-0280 ile değiştirilebilir mi?

Hayır. Her A20B-2902 parça numarası ayrı bir modüldür; farklı bellek türleri, farklı arayüz işlevleri veya farklı kontrol yetenekleri. A20B-2902-0280, sayısal yakınlığa bağlı olarak bitişik parça numaralarıyla (0270, 0290 vb.) değiştirilemez. Tam parça numarası eşleşmesi gereklidir.

S3: A20B-2902-0280 kullanılırken hangi ESD önlemleri geçerlidir?

ESD açısından güvenli bir yüzey üzerinde topraklanmış, anti-statik bir bilek kayışıyla tutun. Antistatik ambalajda saklayın ve taşıyın. A20B-2902 serisi, ESD'ye duyarlı CMOS ve karışık sinyalli IC'leri kullanır. Tahtayı kenarlarından tutun; Bileşen yüzeylerine, lehim noktalarına veya iz alanlarına doğrudan dokunmaktan kaçının.

S4: A20B-2902-0280'in değiştirilmesi herhangi bir CNC konfigürasyon değişikliği gerektiriyor mu?

Çoğu A20B-2902 modül tipi için benzer değiştirme işlemi, CNC konfigürasyonunda değişiklik yapılmasını gerektirmez. Donanım arayüz modülleri başlangıçta CNC tarafından otomatik olarak algılanır. Saklanan verileri taşıyan modüller (parametre veya yazılım içeriğine sahip bellek modülleri), değiştirildikten sonra verilerin geri yüklenmesini gerektirebilir. Değiştirme sonrası yapılandırma adımlarının gerekli olup olmadığını, CNC'nin bakım belgelerinde tanımlanan modülün işlevsel türünden doğrulayın.

S5: A20B-2902-0280, CNC takım tezgahı veya robot kontrolör uygulamalarında mı kullanılıyor?

FANUC, donanım mimarisi paylaşıldığı için A20B-2902 serisi modülleri hem CNC takım tezgahı hem de robot kontrolör uygulamalarına dağıtır. A20B-2902-0280'in bir CNC uygulamasına mı yoksa robot uygulamasına mı hizmet ettiği, kurulu olduğu ana sisteme bağlıdır. Doğru dağıtım bağlamını doğrulamak için kurulum belgelerindeki ana sistem türünü doğrulayın.
