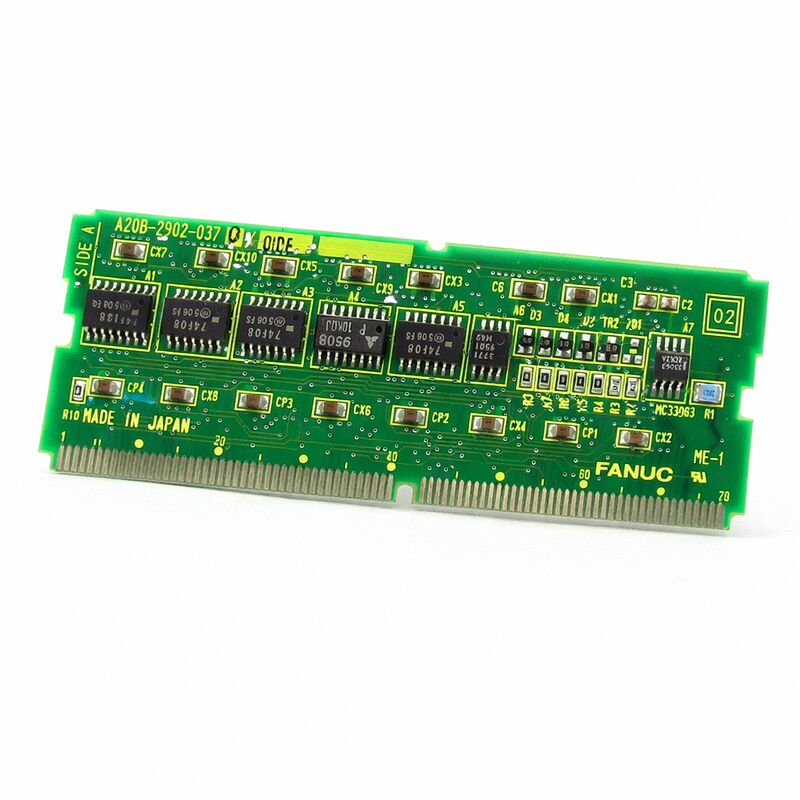

FANUC A20B-2902-0341 MODUL A20B29020341 A2OB-29O2-O341

FANUC A20B-2902-0341 | 4 MB Flash ROM / 256 KB SRAM Bellek Modülü — Seri 16-C / 18-C, Japonya Menşeli

Parça Numarası: A20B-2902-0341

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: ROM / SRAM Kombinasyon Bellek Modülü (SMD Alt Kartı)

ROM Kapasitesi: 4 MB (Flash ROM)

SRAM Kapasitesi: 256 KB

Uyumlu Sistemler:FANUC Seri 16-C, 18-C ve uyumlu

Durum: Üretici Tarafından Durduruldu

Genel Bakış

A20B-2902-0341, FANUC Seri 16-C ve 18-C CNC sistemleri için birleşik bir Flash ROM ve SRAM bellek modülüdür. Ana CPU kartına takılan bir SMD tipi alt karttır ve tek bir kompakt modülde hem kalıcı yazılım depolama hem de pille desteklenen geçici veri depolama sağlar. Kart, denetleyicinin NC (Sayısal Kontrol) ve MC (Makine Kontrolü / PMC) bölümleri arasında arayüz oluşturur, sistem firmware'ini, merdiven programını ve CNC'nin işlev görmesi için gereken aktif operasyonel verileri taşır.

"NC ve MC arasında arayüz oluşturur" açıklaması, fiziksel bir sinyal yolunu değil, depolanan içeriğin ne yaptığını açıklar. ROM içeriği, NC ve PMC'nin ilgili işlevlerini yürütmek için ihtiyaç duyduğu şeydir — her ikisi için de ortak yazılım temelidir. 256 KB SRAM, denetleyicinin makine çalışması sırasında yazdığı ve okuduğu verileri tutar ve kontrol mimarisinin hem NC hem de PMC taraflarına hizmet eder.

Bu modülün üretimi durdurulmuştur. FANUC artık yeni birim üretmemektedir. Seri 16-C ve 18-C makineleri dünya çapındaki üretim tesislerinde çalışmaya devam etmektedir ve A20B-2902-0341 bu tesislerde aktif bir bakım öğesi olmaya devam etmektedir.

Anahtar Özellikler

4 MB ROM — Sistem Yazılımı Depolama

Bu modüldeki 4 megabayt Flash ROM, Seri 16-C veya 18-C denetleyicisi için tüm yazılım yığınını içerir. CNC işletim yazılımı, servo kontrol yazılımı, iş mili kontrol yazılımı, PMC merdiven çalışma zamanı ortamı ve yüklenen herhangi bir opsiyonel yazılım burada bulunur. Denetleyici açıldığında, ROM içeriğini okur ve yürütme için DRAM'e yükler. ROM kaynaktır — denetleyicinin tüm işlem davranışları burada depolanan koddann kaynaklanır.

Dört megabayt, Seri 16-C/18-C dönemi yazılım üretimi için cömert bir tahsisti. Çoğu konfigürasyon için kapasite kısıtlamaları olmadan tam kontrol yazılım paketi artı kurulu opsiyonları barındırıyordu. Kapsamlı opsiyonel yazılım paketlerine sahip Seri 16-C ve 18-C makineleri bu sınıra yaklaşabilir, ancak standart işleme merkezi ve tornalama merkezi konfigürasyonları için kapasite fazlasıyla yeterliydi.

Flash ROM doğası gereği kalıcıdır. Güç kaynağı olmadan, pil olmadan ve uzun süreli depolama yoluyla içeriğini korur. Bir makineden çıkarılan bir ROM modülü yıllarca çekmecede durabilir ve yeniden takıldığında yazılımını hala sağlam bir şekilde içerebilir.

256 KB SRAM — Pille Desteklenen Bellekte Aktif Veri

256 kilobayt SRAM, bir makinenin yapılandırmasını diğerinden ayıran makineye özgü ve işe özgü verileri tutar. Parça programları, takım ofset tabloları, parametre ayarları, iş parçası koordinat verileri ve makro değişkenleri burada bulunur. Modüldeki yedek pil, güç kapalı olayları boyunca SRAM içeriğini korur.

256 KB orta düzeyde bir SRAM tahsisidir. Seri 16-C ve 18-C makinelerinin tipik işleme uygulamalarındaki standart program ve veri gereksinimlerine uygundur. Çok büyük program kütüphanelerine veya kapsamlı makro değişken kullanımına sahip makineler kapasiteyi sınırlayıcı bulabilir. Bu durumlarda, sistemin genişletme yuvalarına ek SRAM genişletme modülleri takılmış olabilir.

Yedek pil tüketilebilir bir malzemedir. Hizmet ömrü yıllarla ölçülür — normal endüstriyel hizmette tipik olarak üç ila beş yıl, makine sürekli çalışıyorsa daha uzun (bu da pil boşalma döngülerini azaltır). Pil voltajı düştüğünde, FANUC denetleyicisi düşük pil alarmı verir. Bir sonraki planlanmış makine kapanışından önce pili değiştirin.

NC'den MC'ye Arayüz — Modülün Sakladığı

"NC ve MC arasında arayüz oluşturur" açıklaması, modülün fiziksel mimarisinden ziyade içeriğini yansıtır. Bu karttaki ROM, hem NC (hareket kontrolü ve enterpolasyon fonksiyonları) hem de MC (I/O sıralamasını ve makine mantığını işleyen programlanabilir makine denetleyicisi olan PMC merdiveni) için yazılımı depolar. Bunlar bu modülde birlikte depolanır ve güç açıldığında birlikte yüklenir.

Bu birleşik depolama, bu modülün bir arızasının veya bozulmasının hem NC hem de PMC fonksiyonlarını aynı anda etkilediği anlamına gelir. Denetleyici, doğru yazılımı olmadan ne hareket kontrolünü ne de makine mantığını yürütemez. Kontrol sisteminin her iki tarafı da bu tek modülün içeriğine bağlıdır.

SSS

S1: Seri 16-C makinesi başlangıçta bir ROM parite hatası gösteriyor. A20B-2902-0341 hatalı mı?

Bir ROM parite hatası, ROM içeriği bütünlüğü hatasını gösterir. Önce modülü yeniden takın — kısmen takılı bir modül, bozuk içerik gibi aynı hatayı verir. Modül tam olarak takılıyken hata devam ederse, ROM içeriği bozulmuş olabilir veya modül donanımı arızalanmış olabilir. Bir yedek modül temin edin ve makineyi üretime yeniden almadan önce doğru yazılım sürümünü yükleyin.

S2: A20B-2902-0341 değiştirildikten sonra makine çalıştırılmadan önce ne yapılmalıdır?

Yedek modül boş olarak takılır — ROM içeriği yok, SRAM verisi yok. İlk olarak, önyükleme ekranı geri yükleme prosedürünü kullanarak bir yedekten veya orijinal kaynaktan doğru CNC yazılım sürümünü yükleyin. Ardından tüm SRAM verilerini geri yükleyin: parametreler, parça programları, takım ofsetleri ve iş parçası koordinatları. Parametreleri bir parametre çıktısıyla karşılaştırarak tüm parametrelerin doğru olduğunu onaylayın. Parametreler doğrulanana kadar makine doğru parçalar üretemez.

S3: Modül değiştirildikten sonra PMC merdiven programı eksik. NC işlevsel görünüyor. Neden?

Eğer ROM, CNC sistem yazılımıyla yüklendiyse ancak PMC merdiveni yüklemeye dahil edilmediyse, denetleyici önyüklenir ve NC işlevsel olur — ancak PMC'nin yürütecek bir merdiveni yoktur. Merdiven olmadan, makine G/Ç'si yanıt vermez. PMC merdiven programını PMC programlama ekranından veya bir bellek kartı yedeğinden ayrı olarak yükleyin. Merdiven, ana CNC sistem yazılımından ayrı bir dosyadır ve bağımsız olarak yüklenmelidir.

S4: A20B-2902-0341, A20B-2902 serisindeki diğer 4 MB ROM modüllerini değiştirmek için kullanılabilir mi?

A20B-2902 serisi ROM modülü varyantları arasındaki değiştirilebilirlik, SRAM kapasitesi ve sistem uyumluluğunun eşleşip eşleşmediğine bağlıdır. -0341 özel olarak 256 KB SRAM içerir ve Seri 16-C/18-C ile eşleştirilmiştir. Aynı serideki başka bir varyant farklı bir SRAM tahsisine sahip olabilir veya farklı bir denetleyici serisiyle eşleştirilmiş olabilir. Onaylanmış uyumluluk için tam parça numarası eşleşmesini kullanın.

S5: Makine yıllardır sorunsuz çalışıyor. Bu modüldeki SRAM pili proaktif olarak değiştirilmeli mi?

Evet. Planlanmış bir bazda pil değişimi, düşük pil alarmını beklemekten daha iyi bir uygulamadır. Alarm eşiğine ulaşan bir pilin veri kaybından önce hala bir miktar marjı vardır — ancak bu marj sınırlı ve öngörülemezdir. Alarm ile pil değişimi arasında makine kapanırsa, SRAM verileri risk altındadır. Makine açıkken değiştirme sırasında (SRAM'ı canlı tutmak için) planlı bakım sırasında her üç ila dört yılda bir pili değiştirin.
