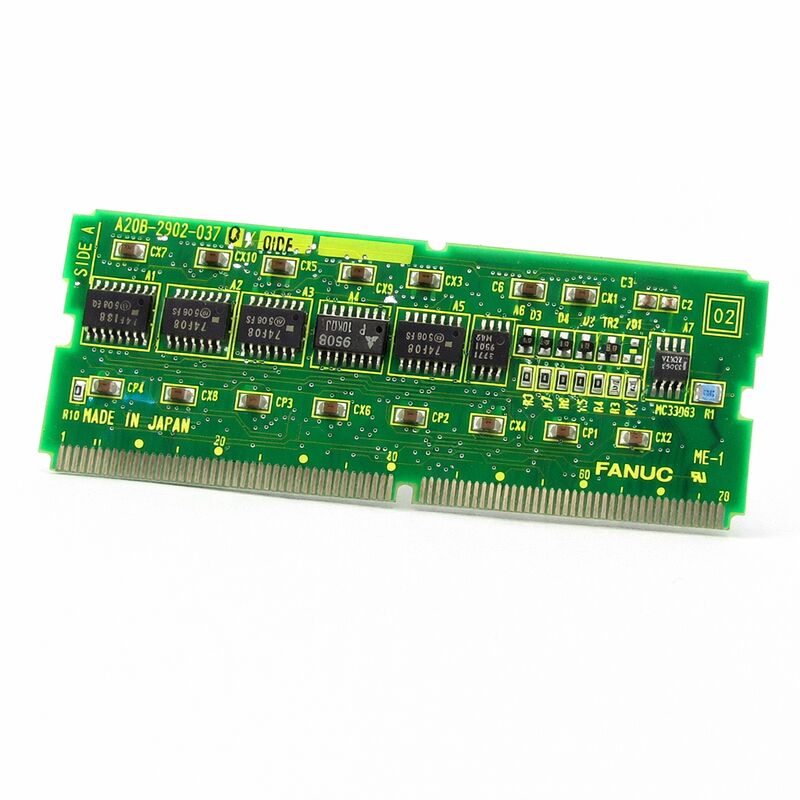

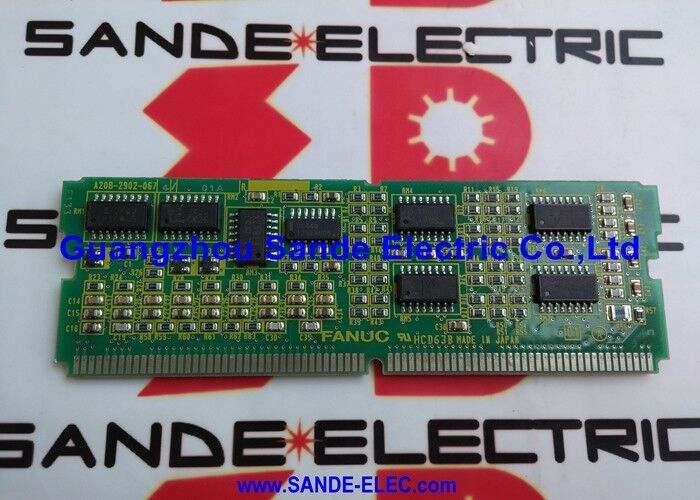

FANUC A20B-2902-0370 | Bellek Modülü PCB — A20B-2902 Serisi, FANUC CNC Kontrol Cihazı, Japonya Menşeli

Parça Numarası: A20B-2902-0370

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Bellek Modülü PCB (SMD Tak-Çıkar Kart)

Kart Serisi: A20B-2902

Uygulama: FANUC CNC kontrol cihazı bellek genişletme ve depolama

Tasarım: SMD tak-çıkart kartı

Genel Bakış

A20B-2902-0370, FANUC'un A20B-2902 serisinden bir bellek modülü PCB'sidir. Bu seri, program depolama, parametre saklama, sistem yazılımı barındırma ve bellek genişletme için FANUC CNC kontrol cihazlarında kullanılan geniş bir SMD tak-çıkart bellek kartı ailesini kapsar.

A20B-2902-0370, bu ürün ailesindeki belirli bir varyantı temsil eder ve belirlenen kontrol cihazı platformunun bellek gereksinimlerini karşılamak üzere yapılandırılmıştır.

FANUC'un CNC kontrol cihazı mimarileri katmanlı bir bellek sistemine dayanır.

Volatil olmayan bellek, güç döngüleri boyunca kalıcı olması gereken yazılımı ve verileri tutar. Volatil bellek, yürütme için çalışma alanı sağlar. Yedek korumalı SRAM, ikisi arasında bir köprü görevi görür — elektriksel çalışmasında volatil, pil koruması sayesinde etkin bir şekilde volatil olmayan.

A20B-2902 serisi, bu bellek katmanlarının modüler fiziksel uygulamasını sağlar ve her varyant belirli platformlara ve kapasitelere hizmet eder.

-0370 varyantı, Seri 16'dan 21'e kadar olan nesil aralığındaki FANUC kontrol cihazı platformları için FROM ve SRAM depolama fonksiyonlarıyla ilişkili A20B-2902 modüllerinin parça numarası aralığında yer alır.

Bu modüller, yerleşik A20B-2902 serisi tasarımı takip eder: kompakt SMD yapısı, ana kart yuvasına doğrudan tak-çıkart bağlantısı ve kontrol cihazı kabini içindeki ısı dağılımını en aza indiren düşük güçlü CMOS devresi.

Anahtar Özellikler

FANUC CNC Mimarilerinde Bellek — Bu Modüller Neden Önemlidir

Bir FANUC CNC kontrol cihazının belleği, tek ve ayrım gözetmeyen bir depolama bloğu değildir. Farklı veri türlerinin farklı bellek teknolojilerinde yaşadığı, dikkatlice yapılandırılmış bir hiyerarşidir, çünkü her veri türünün erişim hızı, yazma dayanıklılığı ve kalıcılık için farklı gereksinimleri vardır.

CNC işletim yazılımı FROM'da yaşar.

Fabrika yazılımı kurulumu sırasında oraya yazılmıştır ve yalnızca kasıtlı bir yazılım güncellemesi yapıldığında değişir.

Flash belleğin okuma işlemleri için yüksek, yazma işlemleri için orta düzeyde dayanıklılığı, bu kullanım için idealdir — yazılım her güç açıldığında okunur ancak nadiren yazılır.

Parametreler ve ofsetler pil destekli SRAM'de yaşar.

Normal çalışma sırasında değişirler — nitelikli bir kesimden sonra güncellenen bir ofset, bakım sırasında ayarlanan bir parametre — bu nedenle, Flash'ta değil, hızlı ve sık yazılabilen bellekte olmaları gerekir.

Ancak, güç kapalıyken de kalıcı olmaları gerekir, bu nedenle DRAM yerine pille desteklenen SRAM kullanılır.

Bazı kontrol cihazları ve bazı bellek yapılandırmaları, çalışma tamponları için DRAM de kullanır — interpolasyon hesaplamaları, iletişim tamponları ve her güç açıldığında taze oluşturulan ve güç döngüsünü atlatması gerekmeyen PMC yürütme verileri.

A20B-2902-0370, belirlenen kontrol cihazı platformu için bu bellek hiyerarşisindeki özel konumuna hizmet eder.

SMD Tasarım ve Kart Kullanımı

Yüzeye montaj teknolojisi, A20B-2902 serisi kartların fiziksel karakterini tanımlar. Tüm bileşenler — bellek çipler, destekleyici mantık, konektör — PCB alt tabakasındaki deliklerden ziyade kart yüzeyine monte edilir.

Bu, daha küçük bir kart üzerinde daha yüksek bileşen yoğunluğu sağlar, bu nedenle bu bellek modülleri kompakt tak-çıkart kartı formatına önemli depolama kapasitesi sığdırabilir.

SMD yapısı ayrıca bu kartların dikkatli kullanım gerektirdiği anlamına gelir.

PCB yüzeyine monte edilen bileşenler, delikli bileşenlere göre yanlış kullanımdan kaynaklanan fiziksel hasara daha duyarlıdır.

Kart kenarlarından tutulmalıdır.

Bileşen yüzeylerine çıplak elle dokunulmamalıdır — cilt yağları ve kalıntılar zamanla bileşen yüzeylerine zarar verebilir veya konektör kontaklarına kirlilik bulaştırabilir.

Statik elektrik diğer kullanım endişesidir. CMOS bellek bileşenleri elektrostatik deşarja duyarlıdır.

Bir kişiye algılanabilir bir şok olarak fark edilmeyecek bir statik olay, bir mantık kapısına veya bellek hücresine zarar verecek kadar voltaj üretebilir.

Anti-statik önlemler — bilek kayışı, topraklanmış çalışma yüzeyi — herhangi bir SMD bellek kartını kullanırken standart gereksinimlerdir.

Değiştirme Öncesi Kontrol Listesi

Herhangi bir A20B-2902 serisi bellek modülünü değiştirmek, fiziksel işe başlamadan önce bir dizi adımı gerektirir. Hazırlığı atlamak, önemli kurtarma çabası gerektiren veri kaybı riski oluşturur.

İlk adım her zaman tam bir yedektir. Birleşik bir FROM/SRAM modülü için yedekleme, hem FROM yazılımını (FANUC önyükleme ekranının bellek yedekleme fonksiyonundan) hem de SRAM verilerini (parametreler, ofsetler, programlar, PMC verileri) yakalamalıdır.

Çoğu FANUC kontrol cihazı, SRAM kartına, bir USB bellek cihazına veya RS-232 üzerinden bir PC'ye yedeklemeyi destekler. Bu yöntemlerden en az birini kullanın ve modülü çıkarmadan önce yedeklemenin tamamlandığını doğrulayın.

İkinci adım, yedek modülün parça numarasını doğrulamaktır.

A20B-2902 serisi, benzer fiziksel görünüme sahip ancak farklı kapasite ve uyumluluğa sahip birçok varyant içerir. Yalnızca tam bir parça numarası eşleşmesi doğru uyumluluğu garanti eder.

Değiştirildikten sonra, FROM doğru yazılım dosyalarıyla yeniden yazılmalıdır.

Ardından SRAM verileri yedekten geri yüklenmelidir. Makine, her veri kategorisi yedeklemesine karşı doğrulanan kadar üretime hazır olarak ilan edilmemelidir.

SSS

S1: Tam arızadan önce tipik olarak arızalanan bir A20B-2902-0370'in ürettiği belirtiler nelerdir?

Flash bellekteki kademeli bozulma, gelip giden aralıklı FROM sağlama toplamı uyarıları üretir — etkilenen hücre marjinaldir, bazı okumaları geçer ve diğerlerini başarısız olur. SRAM bozulması, parametrelerde veya ofsetlerde ara sıra rastgele veri bozulması olarak görünür — manuel müdahale olmadan güç döngüleri arasında bir değer beklenmedik şekilde değişir. Her iki belirti de, arıza tamamlanmadan önce modül değişimini gerektirir.

Tam arıza meydana geldiğinde, makine doğru şekilde başlayamaz veya çalışamaz.

S2: Kontrol cihazı bir yazılım güncellemesini tamamladı ve şimdi bir FROM hatası gösteriyor. Güncelleme modülü bozdu mu?

Bir yazılım güncellemesi sırasında kesintiye uğrayan veya yanlış yürütülen bir FROM yazması, bir veya daha fazla FROM sektörünü bozabilir. Güncelleme prosedürü bir güç kesintisiyle, yanlış yazılım dosyaları seçilerek veya uyumsuz yazılım yüklenmeye çalışılarak kesintiye uğradıysa, FROM bozulması olası sonuçtur.

FROM, doğru yazılım dosyalarıyla baştan yeniden yazılmalıdır.

Tekrarlanan yazma denemeleri başarısız olursa, FROM çipleri hasar görmüş demektir ve modülün değiştirilmesi gerekir.

S3: Tatil için bir makine kapanışından sonra, kontrol cihazı geri yüklenir ancak bazı eksenlerde parametre verisi kaybı gösterir. Pil 3.0V okuyor. Sebep pil mi?

3.0V lityum pil, hizmet ömrünün sonunda veya sonuna yakındır — bu piller, arıza yaklaştığında nominal voltajı korur.

Veri kaybı deseni (bazı eksenleri etkileyip hepsini etkilememesi), pil voltajının tutma eşiğinin altına düştüğünde veri kaybeden bir SRAM hücresi alanıyla tutarlıdır.

Pili değiştirin, parametre verilerini yedekten yükleyin ve tekrarı önlemek için düzenli pil kontrolleri planlayın.

S4: CNC ekranı güç açıldığında "SRAM VERİ HATASI" gösteriyor. Makine 18 aydır depoda. Ne oldu?

Harici güç olmadan uzun süreli depolama, yedek pilin tüm depolama süresi boyunca SRAM'i tek başına desteklediği anlamına gelir.

Depolama öncesinde kalan kapasitesi sınırlı olan bir pil, depolama süresi boyunca tükenmiş olabilir ve SRAM veri kaybına neden olabilir.

SRAM verileri yedekten yeniden yüklenmelidir. Pil voltajını kontrol edin ve lityum pil için 3.2V'un altındaysa değiştirin.

Uzun süreli depolama için, pil durumunu korumak üzere kontrol cihazı periyodik olarak (3-6 ayda bir) açılmalıdır.

S5: Fiziksel olarak konektör uyuyorsa, A20B-2902-0370'i şu anda farklı bir varyant kullanan bir Seri 18-C kontrol cihazında kullanmak mümkün mü?

Fiziksel konektör uyumluluğu elektronik uyumluluğu garanti etmez.

A20B-2902 serisi varyantları, farklı bellek kapasitelerine, farklı FROM/SRAM oranlarına veya farklı arayüz voltajlarına sahipken aynı konektör formatını paylaşabilir.

Yanlış bir varyant yüklemek, kontrol cihazının modülü tanıyamamasına, yanlış bellek kapasitesi tahsisiyle çalışmasına veya adres aralığı uyumsuzlukları nedeniyle bellek hataları üretmesine neden olabilir.

Her zaman belirli kontrol cihazı modeli için belgelenmiş tam parça numarasını kullanın.
