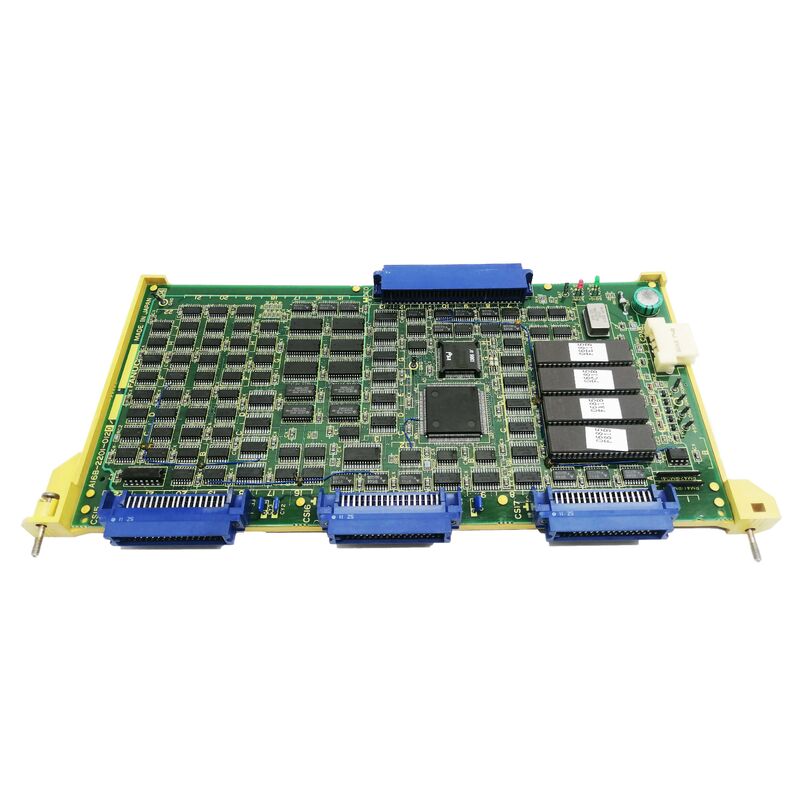

A16B-1310-0380 Fanuc PCB Kartı A16B13100380 AI6B-I3IO-O38O

A16B-1310-0380. FANUC Operatör Paneli I / O PCB Tipi A ¢ CNC Operatör Arayüzü / A16B-1310 Serisi / Makine Kontrolü I / O

Operatör Panosu I/O Operatör ve CNC Arasındaki Köprü

A16B-1310-0380, A Tipi Operatör Panosu I/O PCB'si. Fiziksel operatör panosu donanımına (düğmeler, anahtarlar, seçiciler,FANUC CNC kontrol sistemi ile gösterge lambaları.

FANUC CNC mimarisinde, operatör paneli, MDI klavyesinin dışında tüm manuel kontrol noktalarını sağlar:

Makine kontrol anahtarları:SYKLİ START, FEED HOLD, EMERGENCY STOP, SPINDLE OVERRIDE, FEEDRATE OVERRIDE ve mod seçimi anahtarları, hepsi operatör panelinizin ön yüzüne monte edilmiştir.

Mod göstergeleri ve durum lambaları:LAMBA POWER ON, CYCLE START LED, Alarm göstergesi, PROGRAM PROTECT anahtar lambası ve makinenin mevcut durumunu gösteren diğer durum göstergeleri.

El patlama jeneratörü (MPG/el tekerleği):El eksen konumlandırması için jog el tekerleği, operatör paneli üzerinden bağlantı kurar ve I/O PCB, el tekerleğinin darbeler sinyalini yönetir.

A16B-1310-0380 tüm bu fiziksel sinyal girişlerini ve çıkışlarını toplar. Operatörün anahtarlama eylemleri PMC tarafından işlenen dijital komutlara dönüşür.ve PMC'nin çıkış komutları doğru gösterge lambalarını aydınlatır.

Anahtar Ürün Bilgisi

"Tip A" “Operatör paneli I/O ailesi içindeki varyant”

"Tip A" işareti, A16B-1310 operatör paneli kart ailesi içindeki bu I / O PCB varyantını tanımlar.

A tipi:Standart operatör paneli I/O konfigürasyonu, standart CNC alet makinesi operatör paneli için giriş ve çıkışların temel setini sağlar.

Diğer tip çeşitleri:Ek varyantlar (B tipi vb.) daha fazla anahtar ve lamba içeren makineler için genişletilmiş I/O kapasitesini veya farklı panel konfigürasyonları için farklı arayüz özelliklerini sağlayabilir.

"Tip A" işareti, kartın I/O noktası kapasitesinin ve sinyal özelliklerinin hizmet verdiği özel operatör paneli montajına uygun olmasını sağlar.

Uygulama Senaryoları

Operatör paneli anahtarı yanıt vermiyor:Bir FANUC CNC, operatör paneli iletişim hataları geliştirir ‡ anahtarlar artık yanıt vermiyor ve durum lambaları güncellenmiyor. A16B-1310-0380 Tipi A I / O PCB hatası olarak tanımlanmıştır.Değiştirme operatör paneli iletişimini geri getirir.

Panel panelini değiştirme planı:Bir FANUC CNC operatör paneli, yıllarca üretim kullanımından sonra bakım görüyor.

Sık Sorulan Sorular

S1: A16B-1310-0380 arızalanırsa ne olur? Makine hala kontrol edilebilir mi?

Operatör paneli I/O PCB arızalandığında, fiziksel operatör paneli anahtarları CYCLE START, FEED HOLD ve acil durma düğmesi dahil olmak üzere artık PMC ile iletişim kuramaz.Güvenli operasyon imkansız hale geliyor.. CNC, I / O bağlantısı alarmları oluşturabilir. Makine hatayı ele almadan önce güvenli bir durma durumuna getirilmelidir.

S2: A16B-1310-0380 (Tip A) herhangi bir FANUC operatör paneliniyle uyumlu mu?

Tipi A varyantı belirli bir operatör paneli konfigürasyonuna eşleştirilir.Tip A uyumluluğunu doğrulamak için özel operatör paneli montaj numarasını ve geçerli FANUC operatör paneli belgesini doğrulayın..

S3: A16B-1310-0380'i değiştirmek PMC parametrelerini değiştirmeyi gerektirir mi?

PMC'nin operatör paneli I/O kartı için I/O bağlantısı adres haritası CNC'nin ana belleğinde depolanır.PMC mevcut adres yapılandırmasını kullanarak I/O Link iletişimini yeniden oluşturur- Değiştirildikten sonra tüm operatör paneli anahtarlarının ve lambaların düzgün çalışmasını kontrol edin.

S4: A16B-1310-0380 ile operatör paneli anahtarları ve lambalar ne kadar voltaj kullanır?

Bu dönemin FANUC operatör paneli I / O kartları, hem anahtar giriş sinyalleri hem de lamba çıkış sinyalleri için 24VDC kullanır. CNC makine aracı operatör devreleri için standart mantık seviyesi.A16B-1310-0380 bu 24VDC sinyalleri CNC tarafından kullanılan düşük voltajlı dijital seviyelere dönüştürür..

S5: A16B-1310-0380 uzman servis kanallarından mevcut mu?

A16B-1310 serisi operatör paneli I / O panelleri, FanucWorld, MRO Electric, CNC Electronics ve Radwell gibi FANUC uzman dağıtımcıları tarafından stoklanır.Güncel kullanılabilirlik için tam parça numarası A16B-1310-0380 ve "Tip A" işareti ile iletişime geçin.
