FANUC A20B-2902-0461 | 8MB DRAM Sistem RAM Modülü — Seri 16-C / 18-C CNC, Üretimden Kaldırılmış, Japonya Menşeli

Parça Numarası: A20B-2902-0461

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: DRAM Bellek Modülü (SMD Kartı)

Kapasite: 8 MB

Bellek Tipi: DRAM (Dinamik RAM — geçici)

Uyumlu Sistemler:FANUC Seri 16-C, 18-C CNC

Durum: Üretici tarafından üretimi durdurulmuş

Genel Bakış

A20B-2902-0461, FANUC'un Seri 16-C ve 18-C CNC kontrolcülerine yönelik 8MB DRAM sistem RAM modülüdür. Makinenin çalışması sırasında kontrolcünün tüm gerçek zamanlı sistem işlemleri için kullandığı dinamik rastgele erişimli belleği sağlayan, ana kontrolcü PCB'sindeki belirlenmiş bir yuvaya doğrudan takılan kompakt bir SMD (yüzeye montaj teknolojisi) kartıdır.

FANUC'un Seri 16-C ve 18-C kontrolcüleri, üretim dönemlerinde torna merkezlerinde ve işleme merkezlerinde yaygın olarak kullanılan olgun bir orta sınıf CNC platformu neslini temsil ediyordu.

16-C, çok eksenli tornalama ve frezeleme uygulamaları için; 18-C ise sağlam çok eksenli koordineli kontrol gerektiren kompakt işleme merkezleri için hedeflenmişti.

Her iki kontrolcü de CNC programlarının yürütülmesi, PMC merdiven mantık işleme, servo ve iş mili kontrolü için veri tamponlama ve tüm çalışma zamanı hesaplamaları için DRAM sistem belleğine bağımlıydı. A20B-2902-0461, bu belleği sağlayan özel 8MB DRAM modülüdür.

DRAM geçici bir bellektir — içeriğini korumak için sürekli yenileme döngüleri gerektirir. Kontrolcüyü kapatırsanız DRAM içeriği kaybolur.

Bu doğru bir davranıştır. CNC'nin işletim sistemi ve parametreleri kalıcı bellekte (FROM ve pille desteklenen SRAM) saklanır.

DRAM, bir makine döngüsü sırasında oluşturulan çalışma verilerini tutar: enterpolasyon tamponları, iletişim tamponları ve PMC yürütme verileri. Güç açıldığında, kontrolcü gerekli verileri kalıcı bellekten yeniden yükler ve yeni DRAM'e yazmaya başlar.

Bu modül FANUC tarafından üretimi durdurulmuştur. Yeni stok artık üretilmemektedir.

Yedek üniteler test edilmiş fazla stoklardan, profesyonelce yenilenmiş kartlardan veya onarılmış orijinal modüllerden gelir.

Anahtar Özellikler

CNC Kontrolcü Mimarisi'nde DRAM

Bir CNC kontrolcüsünün bellek hiyerarşisi, farklı veri türleri için farklı amaçlara hizmet eder. Kalıcı bellek — Flash ROM (FROM) ve pille desteklenen SRAM — güç kapalıyken içeriğini korur.

CNC sistem yazılımını, parça programlarını, parametreleri, takım ofset verilerini ve PMC merdivenini tutar. Bu verilerin güç döngülerinden kurtulması gerekir.

DRAM bu hiyerarşide farklı bir yer kaplar.

Hızlı, yoğun ve ucuzdur — ancak geçicidir. CNC'nin işletim yazılımı DRAM'i çalışma alanı olarak kullanır. Enterpolasyon hesaplamaları, her servo döngüsünde her eksen için konum verileri üretir. İş mili komut verileri tamponlanır. PMC iletişim verileri değiştirilir.

G/Ç cihazlarıyla iletişim tampon yönetimi içerir.

Bu ara, geçici verilerin tümü makine çalışması sırasında DRAM'de bulunur.

Sistem yazılımı DRAM tahsisini ve yenilemesini otomatik olarak yönetir.

Operatör ve bakım teknisyeni, DRAM arızalanana kadar normalde DRAM'in çalışmasından haberdar değildir. DRAM arızalandığında, sistem bellek kendi kendini test rutinleri aracılığıyla arızayı tespit eder.

En yaygın alarm, bir eşlik hatasıdır: kontrolcü, bir DRAM adresinden okunan verilerin, veriyle yazılan eşlik bitiyle eşleşmediğini tespit eder.

Bu alarm, güç açıldığında kontrolcünün bellek testi sırasında veya ara sıra çalışma sırasında bir hücrenin termal stres altında aralıklı olarak arızalanması durumunda görünür.

Eşlik Hatası Alarmları ve Değiştirme Kararı

Bir DRAM eşlik hatası alarmı, bellek modülü arızasının güvenilir bir göstergesidir. FANUC'un i/C serisi kontrolcüleri, güç açma başlatması sırasında bellek testleri gerçekleştirir. DRAM modülü bu testi geçerse, alarm üretilir ve kontrolcü normal çalışma durumuna geçemez.

Hata düzeltilene kadar makine hareket ettirilemez, programlanamaz veya çalıştırılamaz.

Ara sıra eşlik hataları — çalışma sırasında ara sıra görünen ancak güç açıldığında tutarlı olmayan hatalar — marjinal bir DRAM hücresini düşündürür. Modül soğukken güç açma testini geçebilir, ancak modül ısındıkça çalışma sırasında arızalanabilir.

Bu termal bağımlılık, yaygın bir DRAM yaşlanma modelidir. Eşlik hatası yalnızca kontrolcü bir süre çalıştıktan sonra görünüyorsa, bu termal arıza modu muhtemeldir.

Modülü değiştirmeden önce, eksiksiz bir CNC veri yedeği alınması esastır.

DRAM'in kendisi geçici olsa ve kalıcı olarak saklanan hiçbir veri içermese de, modül değiştirme işlemi kontrolcüyü açmayı ve ana kartı işlemeyi gerektirir.

Pille desteklenen SRAM bağlantılarında veya ana kartta meydana gelen herhangi bir kazara rahatsızlık, kalıcı bellekten veri kaybına neden olabilir.

Herhangi bir işleme başlamadan önce tüm programları, parametreleri, PMC merdivenini ve takım verilerini bir PC'ye veya USB depolama cihazına yedekleyin.

SMD Yapı ve Elleçleme

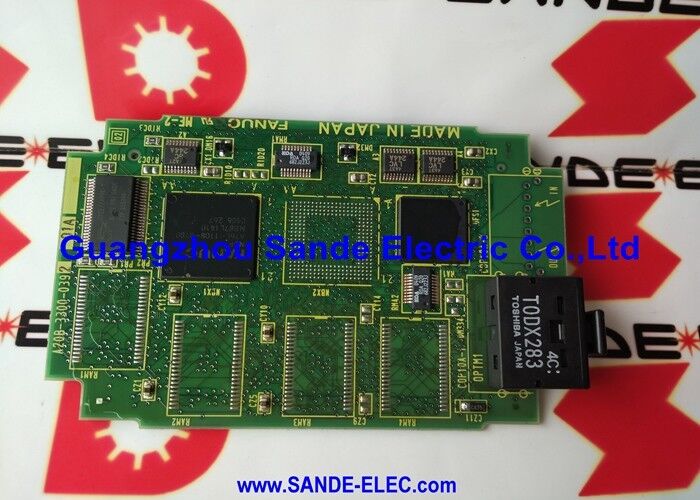

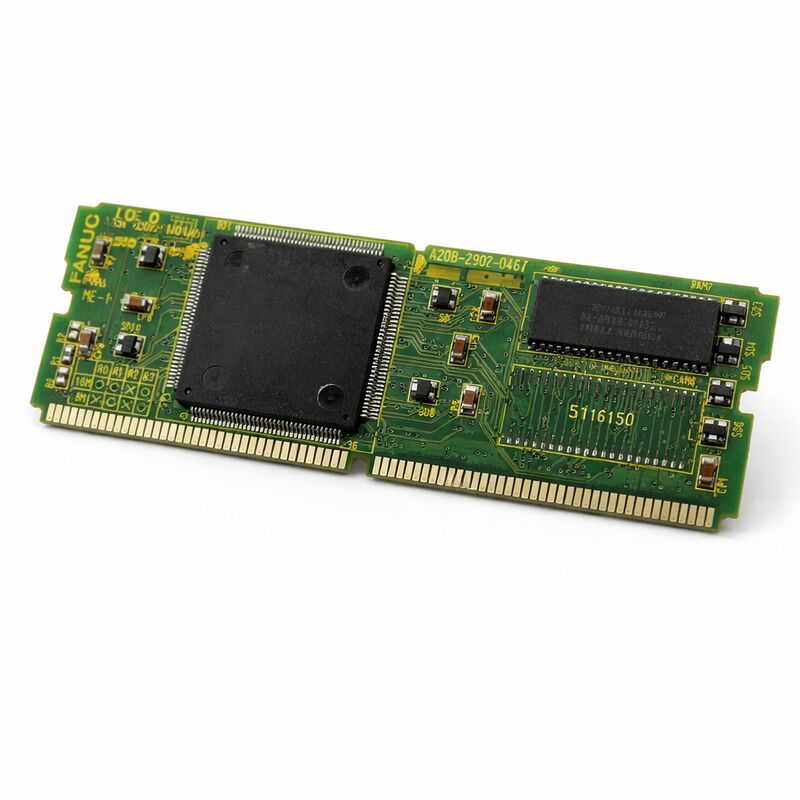

A20B-2902-0461 yüzeye montaj yapısını kullanır. DRAM çipler ve ilgili tüm bileşenler, delikli bileşenler olmadan küçük kartın yüzeyine doğrudan monte edilmiştir.

Kart, ince hatveli bir konektör aracılığıyla yuvasıyla eşleşir. Bu konektör, büyük bir kenar konektörü kadar mekanik olarak sağlam değildir — yanlış hizalama veya zorla takma ile hasar görebilir.

Kartı kenarlarından tutun. Bileşen yüzeylerine veya konektör kontaklarına asla dokunmayın.

Tüm süreç boyunca antistatik önlemler kullanın — elleçleme sırasında bir ESD olayı, hizmette aralıklı olarak arızalanarak değiştirmenin çözmek için amaçlandığı aynı eşlik hatası belirtilerini üreten DRAM hücrelerine zarar verebilir.

Kartı yuvasına bastırmadan önce konektörü dikkatlice hizalayın. Tam oturmasını onaylayın.

Kart tam olarak oturmazsa, kontrolcü açılabilir ancak kartın gerçek durumuna karşılık gelmeyen iletişim hataları veya beklenmeyen bellek alarmları bildirebilir.

SSS

S1: CNC, güç açıldığında bir DRAM eşlik hatası alarmı gösteriyor. Alarm her başlangıçta tutarlı bir şekilde görünüyor. A20B-2902-0461'in bu olduğundan ne kadar emin olabiliriz?

Her güç açılışında tutarlı bir eşlik hatası, arızalı bir DRAM modülünün güçlü bir göstergesidir.

Kontrolcünün bellek kendi kendini testi, her güç açılışında aynı test dizisini yürütür ve arızalı bir hücre her zaman aynı testi geçemez.

Yedek sipariş etmeden önce, modülü ve yuvasını herhangi bir kirlenme veya fiziksel hasar açısından görsel olarak inceleyin.

Her ikisi de bulunmazsa, modül dahili olarak arızalanmıştır ve değiştirilmesi gerekir.

S2: Eşlik alarmı yalnızca makine yaklaşık 30 dakika çalıştıktan sonra görünüyor. Güç döngüsü geçici olarak temizler. Ne oluyor?

Bu klasik termal mod DRAM arızasıdır. Modülün hücreleri marjinaldir — soğuk güç açma testini geçerler ancak cihaz çalışma sırasında ısındıkça zamanlama hataları geliştirirler. Hücrenin yenileme özellikleri sıcaklıkla bozulur ve sonunda okunan veri, yazılan eşlikle eşleşmez.

Gücü kapatmak modülün soğumasını sağlar ve tekrar soğuk testi geçmesine izin verir. Modül arızalanıyor ve değiştirilmesi gerekiyor.

Bu durumla çalışmaya devam etmeyin — DRAM termal olarak kararsız olduğunda işleme sırasındaki veri bütünlüğü garanti edilemez.

S3: Modül değiştirilmeden önce yedekleme yapıldı. Yedek A20B-2902-0461 takıldıktan sonra herhangi bir veri yeniden yüklenmeli mi?

DRAM modülünün kendisi kalıcı veri içermez — yedek kart boş başlar, bu doğrudur. Ancak, kurulum sırasında ana kart rahatsız edildiyse, pille desteklenen SRAM'de saklanan parametreler bozulmuş olabilir.

Kurulumdan sonra, tüm parametrelerin, takım ofsetlerinin ve PMC verilerinin yedeklemeye karşı anahtar değerleri kontrol edilerek sağlam olduğunu doğrulayın.

Yeniden başlatmadan sonra herhangi bir değer yanlışsa veya alarmlar görünüyorsa, yedekten geri yükleyin.

S4: Seri 18-C'de -0461'in yerine geçebilecek A20B-2902 serisinde başka 8MB DRAM modülleri var mı?

A20B-2902 serisi, farklı kontrolcü nesillerine ve ana kart yuvası yapılandırmalarına uyacak şekilde eşleştirilmiş çeşitli 8MB DRAM varyantları içerir. -0461, Seri 16-C ve 18-C platformuna özeldir.

Aynı serideki diğer varyantlar (16i/18i için -0630 gibi) farklı kart boyutları, konektör yapılandırmaları veya DRAM özellikleri kullanır.

Onaylanmış uyumluluk olmadan değiştirilemezler. Her zaman takılı kontrolcü için tam parça numarasını kullanın.

S5: A20B-2902-0461'in tüm kartı değiştirmek yerine bileşen düzeyinde onarılması mümkün mü?

DRAM çipler emtia bileşenleridir ve yetenekli bir kart onarım teknisyeni bazen bir DRAM modülündeki belirli bir arızalı çipi tanımlayabilir ve değiştirebilir. Bunun pratik olup olmadığı, çipin paket tipine ve eşleşen bir bileşenin bulunabilirliğine bağlıdır.

Yüzeye montaj kartlarında, çip değişimi hassas SMT onarım ekipmanı gerektirir.

Nitelikli bir onarım hizmeti garantili test edilmiş bir onarılmış modül sunuyorsa, bu test edilmiş fazla orijinali tedarik etmeye uygulanabilir ve uygun maliyetli bir alternatiftir.
