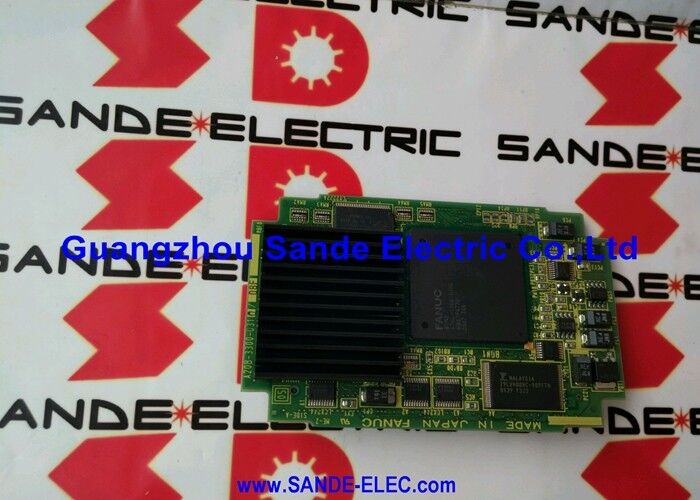

1 adet Kullanılmış FANUC kartı A20B-2902-0490 test edilmiş A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 | HSSB CRT Kontrol Modülü — Seri 16-C / 18-C, Japonya Menşeli

Parça Numarası: A20B-2902-0490

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: HSSB CRT Kontrol Modülü (Yüksek Hızlı Seri Veriyolu Anakartı)

Kart Serisi: A20B-2902

Uyumlu Sistemler:FANUC Seri 16-C, 18-C ve uyumlu

Genel Bakış

A20B-2902-0490, FANUC Seri 16-C ve 18-C CNC sistemleri için HSSB CRT kontrol modülüdür. HSSB, Yüksek Hızlı Seri Veriyolu anlamına gelir — FANUC'un CNC kontrol ünitesini CRT ekranı dahil çevre birimlerine bağlamak için kullandığı iletişim mimarisidir.

Bu modül, bu bağlantıyı çalıştıran arayüzdür. Seri 16/18 Model C kontrol cihazının ana CPU kartına doğrudan takılır ve CNC işlemcisi ile ekran sistemi arasındaki sinyal yolunu yönetir.

Bu kart olmadan CRT ekran fonksiyonu bulunmaz.

CNC dahili olarak çalışabilir, ancak operatör paneli ekranı veri alamaz veya CNC ekranını doğru şekilde oluşturamaz. CRT monitör ile yapılandırılmış sistemlerde, bu kart operatörün CNC'nin ne yaptığını görmesini sağlayan donanımdır.

A20B-2902 serisi, FANUC'un Seri 16/18 ana CPU platformu için takılabilir anakart ailesidir.

Özellikle -0490 varyantı, CRT'ye giden yüksek hızlı seri veriyolu çıkışını yönetir. Ayrı bir ekran arayüz kartına ihtiyaç duymadan kontrol cihazına ekran iletişim yeteneği kazandırır — fonksiyon, bu takılabilir modül aracılığıyla ana CPU kartına entegre edilmiştir.

Anahtar Özellikler

HSSB — Ekran İletişim Mimarisi

Erken FANUC i-serisi ve C-serisi CNC kontrol cihazları, kontrol elektroniğini ekran ve MDI ünitesinden ayırmıştır.

İki ünite, eski paralel arayüz yöntemleri yerine yüksek hızlı bir seri veriyolu ile bağlanmıştır. HSSB, Seri 16/18 platformunda bu bağlantı için standarttı.

Kontrol cihazı ve operatör istasyonu arasında ekran verilerini, klavye girişini ve kontrol sinyallerini taşıyan tek bir kabloya izin verdi.

A20B-2902-0490, bu veriyolu için kontrol cihazı tarafındaki donanımı sağlar. Ekran ünitesi tarafında, eşleşen bir arayüz kartı veya devre gelen seri verileri işler ve CRT'yi yönlendirir. HSSB bağlantısının iki ucu uyumlu olmalıdır.

Ekran tarafındaki donanım arızalı iken yalnızca kontrol cihazı tarafındaki modülü değiştirmek, ekran fonksiyonunu geri yüklemeyecektir ve bunun tersi de geçerlidir.

Seri veriyolu yaklaşımı, paralel ekran arayüzlerine kıyasla kablolama karmaşıklığını azaltmıştır.

Ayrıca yüksek voltajlı CRT ünitesi ile CNC kontrol cihazı elektroniği arasında bir miktar elektriksel izolasyon sağlamıştır — makine aleti kontrol cihazlarının çalıştığı kabin ortamlarında bir avantajdır.

CRT Metin ve Grafik Ekran Fonksiyonu

Seri 16-C ve 18-C kontrol cihazlarında ekran birden fazla rol üstlenir. CNC durumunu, aktif programı, eksen konumlarını, parametreleri, alarmları ve seçenek yüklüyse grafik takım yolu ekranlarını gösterir.

Tüm bu ekran içeriği, A20B-2902-0490 tarafından yönetilen HSSB bağlantısı üzerinden CNC işlemcisinden CRT'ye akar.

Metin ekranı temeldir.

CNC, mevcut ekran durumunu temsil eden ekran verilerini sürekli olarak gönderir — menüler, parametre değerleri, alarm metinleri, konum okumaları.

Ekran ucundaki CRT arayüz modülü, bu verileri ekrandaki görünür karakterler ve sayılar olarak oluşturur.

Kontrol cihazı tarafındaki HSSB modülü bu veri akışını oluşturmadan, ekran hiçbir şey almaz.

Grafik fonksiyonları — sistem grafik takım yolu ekranı veya diğer grafik modu ekranları ile yapılandırılmışsa — aynı HSSB bağlantısı üzerinden yönlendirilir. Kontrol cihazı tarafındaki modül, CNC yazılımı tarafından tanımlandığı gibi hem metin hem de grafik veri çıkışını yönetir.

Takılabilir Tasarım ve Kurulum

A20B-2902-0490, Seri 16/18 Model C kontrol cihazının ana CPU kartına doğrudan monte edilir. A20B-2902 serisinin standart SMD anakart arayüzünü kullanır.

Kart, ana CPU PCB'sindeki özel bir soket aracılığıyla bağlanır ve kontrol cihazı kabini içinde ayrı kablolama gerektirmez.

Bu entegrasyon yaklaşımı, kontrol cihazının dahili kablolamasını minimumda tutar.

Tüm HSSB çıkış fonksiyonu anakart üzerinde kendi kendine yeten bir durumdadır.

Kart arızalanırsa, modül çıkarılır ve kontrol cihazındaki diğer kartları rahatsız etmeden değiştirilir.

Ana CPU PCB'si, bellek modülleri, PMC modülü ve diğer anakartlar rahatsız edilmeden kalır.

Kurulumdan sonra genellikle yazılım yeniden yapılandırması gerekmez — kart, CNC yazılımının doğru yapılandırılmış bir sistemde mevcut olmasını beklediği bir donanım fonksiyonu sağlar.

SSS

S1: CRT ekranı açılışta boş. Diğer tüm CNC fonksiyonları normal görünüyor. A20B-2902-0490 mu arızalı?

Normal CNC çalışmasıyla birlikte boş bir ekran, bir HSSB iletişim hatasıyla tutarlıdır — ya kontrol cihazı tarafındaki modül (bu kart) ya da ekran tarafındaki arayüz arızalanmıştır.

Takas teşhis sırası: CRT ünitesinin kendisinin açıldığını (kendi göstergeleri veya arka ışığı) onaylayın, ardından HSSB kablosunu her iki uçta da hasar veya gevşek bağlantılar için kontrol edin.

Kablo ve ekran ünitesi kontrol edilirse, A20B-2902-0490 birincil şüpheli haline gelir.

S2: Ekran bozuk karakterler veya eksik ekranlar gösteriyor. HSSB modülü buna neden olabilir mi?

Bozuk veya kısmi ekran çıktısı, seri bağlantıdaki bozuk verileri gösterir. Bu, verici (A20B-2902-0490), kablo (gürültü alımı, hasarlı iletkenler) veya ekran ucundaki alıcıdan kaynaklanabilir.

Kablo ile başlayın — makine aleti ortamlarındaki HSSB kabloları, konektörlerde ve esnek bölümler boyunca mekanik aşınma biriktirir. Hasarlı bir kablo tam olarak bu belirtiyi üretir.

Modülün arızalı olduğuna karar vermeden önce kabloyu değiştirin veya test edin.

S3: Modül değiştirildi ve ekran çalışıyor, ancak yalnızca metin modunda — grafik takım yolu ekranı yok. Bu kart mı?

Grafik takım yolu ekranı, uygun FANUC seçeneğinin yazılımda yüklenmesini ve etkinleştirilmesini gerektirir.

HSSB modülü tüm ekran içeriği için fiziksel iletişim yolunu sağlar, ancak grafik ekran seçeneği CNC'nin FROM'una ayrı olarak yüklenmeli ve parametreler aracılığıyla etkinleştirilmelidir.

Eksik veya devre dışı bırakılmış bir grafik seçeneği, ekran donanımından bağımsız olarak tam olarak bu belirtiyi üretir.

S4: A20B-2902-0490'ın tüm revizyonları değiştirilebilir mi?

FANUC anakartlarındaki revizyon son ekleri (örneğin, /01A, /02A), üretim veya bileşen değişikliklerini ele alabilecek üretim revizyonlarını gösterir. Çoğu durumda, daha sonraki revizyonlar öncekilerle geriye dönük olarak uyumludur.

Ancak, makinenin servis belgelerinde belirli bir revizyon belirtilmişse, aksi onaylanmadıkça o revizyonu kullanın.

Bazı ürün listelerinde belirtilen /02A son eki, bu parça numarası ailesi içindeki belirli bir revizyonu gösterir.

S5: Seri 16-C makinesi sorunsuz çalışıyordu. CRT ekranı titremeye başladı ve sonra kapandı. HSSB modülünü değiştirmeden önce ne kontrol edilmelidir?

Titreyerek kapanan bir ekran, kontrol cihazındaki bir HSSB modülü hatasından ziyade daha tipik olarak bir ekran ünitesi hatasıdır (CRT tüpü yaşlanması, invertör arızası veya ekrandaki güç kaynağı arızası) veya bir kablo hatasıdır.

HSSB modülü ya çalışır ya da çalışmaz — kademeli bozulma, dijital arayüz kartlarının bir özelliği değildir.

Önce ekran ünitesinin güç kaynağını ve CRT tüpünün durumunu kontrol edin.
