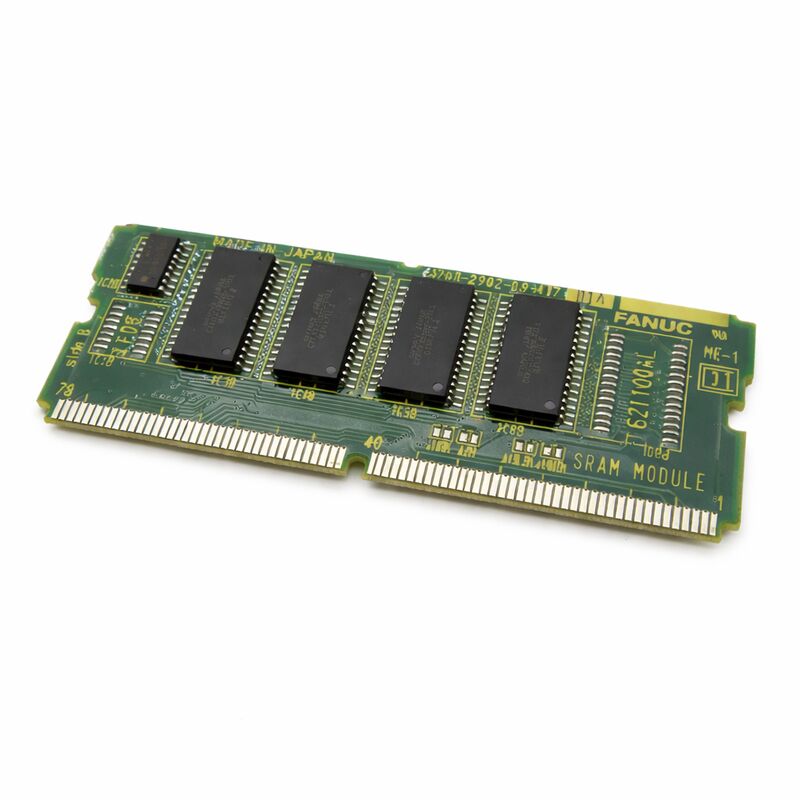

Kullanılmış FANUC A20B-2902-0642 A2OB-29O2-O642 A20B29020642

FANUC A20B-2902-0642 | Analog Mil Kontrollü 256K SRAM Modülü — Seri 16/18/21, Japonya Menşeli

Parça Numarası: A20B-2902-0642

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: SRAM Bellek Modülü (Analog Mil Arayüzlü SMD Alt Kart)

Bellek Kapasitesi: 256 KB SRAM

Uyumlu Sistemler:FANUC Seri 16 / 18 / 21 ve uyumlu

Genel Bakış

A20B-2902-0642, FANUC Seri 16, 18 ve 21 CNC sistemleri için çift fonksiyonlu bir takılabilir modüldür. Tek bir SMD tipi alt kart üzerinde 256 kilobayt SRAM'ı entegre bir analog mil arayüzü ile birleştirir.

Kart, doğrudan ana CPU anakartına monte edilir ve aynı anda iki yetenek sağlar: CNC veri depolama için geçici bellek ve analog tip mil amplifikatörlerini kontrol etmek için analog hız komutu çıkışı.

Tek bir kartta iki fonksiyonun olması pratikte önemlidir. Seri 16/18/21 sistemlerinde analog mil sürücüsü için yapılandırılmışsa, bu modül hem mil kontrol arayüzünü hem de ek SRAM'ı kontrolöre sağlar.

Bu modül ailesinde her fonksiyon için ayrı kartlar mevcuttur, ancak A20B-2902-0642 her ikisini de tek bir takılabilir konumdan halleder.

Analog mil arayüzü, CNC'nin mil hızı komutunu bir analog voltaj sinyaline dönüştüren özel donanımdır.

Analog komut girişi için tasarlanmış mil amplifikatörleri — Seri 16/18/21 kontrollerini kullanan makinelerin neslinde yaygın olan eski veya maliyet açısından optimize edilmiş amplifikatörler — bu voltajı hız referansları olarak alır.

Bu karttaki arayüz bu sinyali oluşturur ve koşullandırır.

Anahtar Özellikler

Analog Mil Arayüzü — Nasıl Çalışır

CNC takım tezgahındaki mil hassas hız kontrolü gerektirir. Modern FANUC CNC sistemleri, mil hızı komutlarını mil sürücüsüne dijital bir seri bağlantı üzerinden iletir — mil amplifikatörü dijital bir komut okur ve yürütür.

Ancak birçok mil amplifikatörü, özellikle Seri 16/18/21 makine kurulumlarına uyan 1990'lar neslinden olanlar, analog komut tipindedir.

Bunlar, komuta edilen mil hızına orantılı olarak ±10V veya 0–10V sinyali bekler.

A20B-2902-0642'deki analog mil arayüzü, CNC'nin dahili dijital mil hızı referansını bu analog voltaja dönüştürür. Mil amplifikatörü voltajı okur. CNC'nin kendi analog çıkışı yoktur — bu analog yetenek tamamen bu arayüz kartı tarafından sağlanır. Bu kart takılı olmadan, CNC analog tip bir mil amplifikatörünü komutlamak için bir yola sahip değildir.

Makine açılabilir ancak mil hız komutlarına yanıt vermez.

Hız komutu çıkışı hassas bir şekilde kontrol edilir.

CNC'nin mil kontrol algoritması doğru hız referansını hesaplar ve bu karttaki arayüz DAC'ına (dijital-analog dönüştürücü) iletir.

Ortaya çıkan voltaj, amplifikatörün giriş aralığı dahilinde komuta edilen hızı doğru bir şekilde yansıtır.

256K SRAM — CNC Çalışması İçin Geçici Bellek

Bu modüldeki 256 kilobayt SRAM, pille desteklenen geçici bellektir.

CNC'nin çalışma sırasında sürekli olarak yazdığı ve okuduğu verileri tutar: parça programları, parametre tabloları, takım ofset verileri, makro değişkenleri ve diğer çalışma zamanı bilgileri.

Bu verilerin güç döngülerinden kurtulması gerekir — yedek pil, makine kapatıldığında SRAM içeriğini sağlam tutar.

256 KB, mevcut standartlara göre orta düzeyde bir SRAM tahsisidir, ancak birçok Seri 16/18/21 yapılandırması için uygundur. Büyük parça program kütüphaneleri, kapsamlı takım ömrü yönetimi verileri veya çok sayıda makro değişkeni olan sistemler daha büyük bir SRAM modülünden faydalanabilir.

Standart makine yapılandırmaları için 256 KB, normal program ve parametre depolama gereksinimlerini karşılar.

SRAM yedek pili bir bakım öğesidir. Sınırlı bir hizmet ömrüne sahiptir ve arızalanmadan önce değiştirilmelidir. Pil eşik voltajının altına düştüğünde, bir sonraki kapanma olayında SRAM verileri kaybolur.

Makine, bellek hatasıyla yeniden başlatıldığında alarm verir. Pili bellek alarmına yanıt olarak değil, planlanmış bir şekilde değiştirin.

Bu Modül Ne Zaman Doğru Seçimdir

FANUC, Seri 16/18/21 için A20B-2902-0XXX analog mil ve bellek modülü ailesinin birden fazla varyantını sundu.

Doğru seçim, makinenin mil yapılandırmasına bağlıdır. Makine bir analog mil amplifikatörü kullanıyorsa ve 256 KB SRAM tahsisi gerektiriyorsa, A20B-2902-0642 eşleşen modüldür.

Makine bunun yerine bir seri mil sürücüsü kullanıyorsa, farklı bir modül varyantı — analog mil arayüzü olmayan — gereklidir.

Yedek parça temin etmeden önce her zaman mil sürücü tipini ve mevcut modülün parça numarasını doğrulayın. Seri bir mil sistemine analog arayüz modülü takmak mil alarmlarına neden olur.

Analog bir mil sistemine seri mil modülü takmak, mili kontrolsüz bırakır.

SSS

S1: Mil hız komutlarına yanıt vermiyor. CNC'de alarm yok. A20B-2902-0642'nin nedeni olabilir mi?

Bir voltmetre kullanarak mil amplifikatörünün komut girişindeki analog komut voltajının mevcut olup olmadığını doğrulayarak başlayın.

CNC mil hızını komutluyor ancak amplifikatör girişindeki voltaj değişmiyorsa, analog çıkış yolu — bu kart dahil — arıza yeridir.

Voltaj doğru bir şekilde değişiyor ancak mil yanıt vermiyorsa, arıza amplifikatörde veya mil motorunun kendisindedir.

S2: Makine hafta sonu kapanışından sonra başlangıçta bir SRAM bellek hatası gösteriyor. SRAM pili alarmlı değil. Başka ne neden olabilir?

Sağlıklı olduğu bildirilen bir pil ile kısa bir kapanma süresinden sonra bir bellek hatası, düşük pil alarm eşiğine ulaşmadan önce bile pil voltajının SRAM tutma eşiğinin altına düştüğünü gösterebilir. Pil voltajını doğrudan ölçün.

2.7V'nin altında okuyorsa, değiştirin ve parametreleri yedekten geri yükleyin.

Düşük pil alarm eşiği ve gerçek SRAM tutma eşiği aynı nokta değildir.

S3: Bu modüldeki analog mil çıkışı ayarlanabilir mi?

Analog çıkış voltaj aralığı, CNC'nin mil parametre ayarları tarafından belirlenir.

Maksimum mil voltajı, yön polaritesi ve kazanç CNC parametreleri aracılığıyla ayarlanabilir.

Bu karttaki donanım bu yazılımla ayarlanabilen işlevleri destekler. Standart kurulumlar için donanım jumper ayarı gerekmez.

S4: A20B-2902-0642, şu anda farklı bir analog mil modülü varyantı takılı olan bir makinede kullanılabilir mi?

SRAM kapasitesi ve mil arayüzü özellikleri, A20B-2902 analog mil modülü ailesindeki varyantlar arasında farklılık gösterir.

Yedek modül, değiştirilenle aynı SRAM kapasitesine ve aynı mil arayüzü tipine sahipse, doğrudan bir alternatiftir.

Herhangi bir parametre farklıysa, kurulumdan önce sistem belgeleriyle uyumluluğu doğrulayın.

S5: Bu modülü değiştirdikten sonra mil doğru çalışıyor ancak takım ofsetleri yanlış. Ne oldu?

Yeni bir modül boş olarak kurulur — tüm SRAM verileri, takım ofsetleri dahil, mevcut değildir.

Herhangi bir SRAM modülü değişiminden sonra takım ofset tabloları yedekten geri yüklenmelidir.

Yedek yoksa, üretim devam etmeden önce ofsetler yeniden ölçülmeli ve manuel olarak yeniden girilmelidir.

Bu, SRAM'da bulunan tüm veriler için geçerlidir: parametreler, programlar ve ofsetler.
