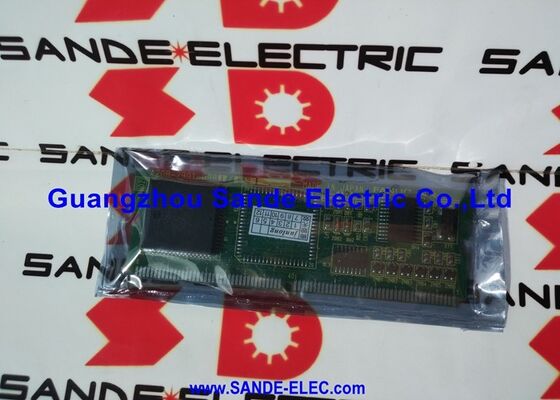

Fanuc PCB Board A20B-2902-0670 İyi durumda kullanılır A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670. Beta i Güç Tedarikçisi Sürücü Kuruluşu. BiSVSP Servo/Spindle Kombalı Sürücüler için, A06B-6134 Serisi, SVSP-40/40-15i ve Çok Eksenli Yapılandırmalar.

Genel bakış

BuFANUC A20B-2902-0670FANUC biSVSP serisinin içindeki güç kaynağı sürücü kartı FANUC'un servo ası tahrik kapasitesini ve spindle tahrik kapasitesini tek kompakt birime yerleştiren entegre kombinasyon modülü.

biSVSP konsepti, gerçek bir panel mühendisliği problemini ele aldı: geleneksel CNC tahrik dolapları ayrı bir servo amplifier modülü (SVM) ve ayrı bir spindle amplifier modülü (SPM) gerektiriyordu.önemli bir panel genişliği tüketen ve aralarında ayrı otobüs bağlantıları gerektiren.

biSVSP, her iki fonksiyonu bir modüle entegre ederek panel ayak izini önemli ölçüde azaltır ve kablolama topolojisini basitleştirir.

Bir biSVSP modülünün içinde, üç ayrı basılı devre kartı, tanımlanmış bir fiziksel ve elektrik düzeninde birlikte çalışır.CNC iletişim (FSSB veya benzer), ve eksen/spindle kontrol mantığı.

Kablolama tahtası, dış kablolar için bağlantı arabirim noktalarını sağlar. Motor gücü, kodlayıcı geri bildirimi, kontrol sinyalleri.A20B-2902-0670 sürücü bölümünü oluşturan güç panosu, gerçek güç dönüşümünü yönetir.: üç fazlı AC girişini almak, DC otobüsünü üretmek, servo ve spindle çıkışları için IGBT modüllerini değiştirmek,ve kontrol ve kablolama tabloları için düzenlenmiş düşük voltajlı DC rayları sağlamak.

A20B-2902-0670 özellikle bu güç panosu montajının sürücü bölümüdür ̇ kapı tahrik devrelerini taşıyan bölüm, mantıksal düzeyde güç kaynağı devreleri,ve güç dönüştürme donanımı ile kontrol PCB'sinden gelen kontrol sinyalleri arasındaki arayüz.

Tam güç panosu değil (IGBT'leri ve düzleyiciyi taşıyan);düşük voltajlı dijital kontrol alanını ve yüksek güçlü anahtar alanını birbirine bağlayan güç tahtasına monte edilmiş sürücü PCB'dir..

Ana Özellikler

biSVSP mimarisi ¢ Üç tablo entegrasyonu

biSVSP modülünün üç kartlı mimarisi, önceki Alpha SVM ve SPM modüllerinin iki kartlı mimarisine göre daha sıkı bir şekilde entegre edilmiştir.

Örneğin, Alfa SVM2'de (A06B-6079), üst kartın (A20B-2001-0931) değiştirilmesi, üst ve alt kartların mekanik ve elektrik açısından bağımsız olması nedeniyle basit bir değişimdir.

BiSVSP'de, üç panelde sinyal yolları ve güç düzlemleri paylaşılıyor.ve A06B-6134 modülünün fiziksel düzeninin daha kompakt olması, bireysel kart tanımlamayı ve değiştirmeyi daha karmaşık hale getirir..

Bu entegrasyon, bazı uzman onarım merkezlerinin biSVSP'yi tek bir birim olarak servis etmeyi tercih etmesinin nedeni, tek tek panellerin değiştirilmesinden ziyade tüm A06B-6134 modülünü değiştirmektir.

Bir biSVSP modülü bir onarım merkezine geri döndüğünde, teknisyenin tüm montajına erişimi vardır, bir test platformunda tüm arayüzlerde aynı anda teşhis ölçümleri yapabilir,ve bozulmuş herhangi bir tahtayı veya bileşeni değiştirebilir.

Güç bölümünde bulunan A20B-2902-0670 sürücü tablosu, bu onarım sürecinde tanımlanabilir değiştirilebilir alt takımlardan biridir.

Güç kaynağı sürücü tablosu neyi kontrol ediyor

biSVSP'nin güç bölümünde, A20B-2902-0670 sürücü PCB, hem servo hem de spindle çıkış kanalları için gerekli olan işlevleri yerine getirir:

Geçit sürücüsü sinyali üretimi:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.

Sürücü PCB'deki kapı tahrik devreleri, kontrol panosundan düşük güçlü PWM sinyallerini yüksek voltajlıya çevirir.motor kontrolü için gerekli hızlarda IGBT kapılarını güvenilir bir şekilde değiştirmek için gerekli olan daha yüksek akım darbeleri (tipik olarak 2?? 8kHz taşıyıcı frekansı).

Kapı sürücüleri için izole güç kaynağı:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, değişim sırasında farklı potansiyellerde yüzer.

Sürücü PCB, bu yüzen kapı tahrik kaynaklarını sağlayan izole güç kaynağı devrelerini (genellikle küçük yüksek frekanslı transformatörler veya şarj pompası devreleri) taşır.

Kilitleme ve koruma sinyali yönlendirme:Sürücü PCB şarj rölesi kontrolü taşır, DC otobüs önceden şarj mantığı etkinleştir, aşırı akım yolculuk mantığı,ve kontrol panosunun güç bölümünü başlatma sırasında güvenli bir şekilde sıralamasını sağlayan etkinleştirme/kapalılaştırma sinyalleri, normal çalışma ve hata koşulları.

CNC Makine Aracı Uygulamalarında biSVSP

biSVSP modülünün entegrasyonu, elektrik dolabındaki kombinasyon motorun sınırlı olduğu CNC tornaları ve daha küçük işleme merkezleri için özellikle cazip hale geldi.

Tipik bir iki eksenli CNC torna (X ve Z servo eksenleri, artı bir spindle) tek bir biSVSP modülü tarafından servis edilebiliriki SVM modülünün ve panel genişliğinin üç katını kaplayacak bir SPM'nin geleneksel düzenine karşı bir fan.

A06B-6134 biSVSP serisi bir dizi servo/spindle akım kombinasyonunu kapsar.en küçük SVSP-40/40-15i'den (burada "40/40" iki servo eksenini ve "15i" i spindle nominal akımını tanımlar) üç servo eksenine ve bir spindle'e hizmet veren üçlü servo/spindle kombinasyonlarına kadar.

The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.

Sık Sorulan Sorular

S1: A20B-2902-0670 ayrı sipariş edilmeli mi, yoksa tüm A06B-6134 modülünü değiştirmek daha mı iyi?

Çoğu bakım senaryosu için, tam bir modül değişimi (başarısız A06B-6134'ü bir onarım merkezine göndermek ve test edilmiş bir değiştirme almak) daha düşük riskli bir yaklaşımdır.

BiSVSP'nin sıkı kart entegrasyonu, hangi kartın bozulduğunu teşhis etmenin, çoğu üretim bakım ekibinin yerinde sahip olmadığı test platformuna erişim gerektirdiği anlamına gelir.

If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.

Bu teşhis kesinliği olmadan, kontrol tahtasında veya kablolama tahtasında tespit edilmemiş bir hatası olan bir bileşene yedek bir sürücü kartı yerleştirmek, ikinci bir arıza modülü ile sonuçlanır.

S2: Bir biSVSP modülünde, güç sürücü kartının (A20B-2902-0670) arızalanmış olduğunu gösteren tipik arıza belirtileri nelerdir?

Güç sürücüsü kartı hatası tipik olarak: modülün DC otobüsünü güçlendirmekte başarısız olması (DC otobüsü şarj rölesi kapanmaz veya önceden şarj devri otobüs voltajını yükseltmekte başarısız olur,Sürücü tablosunun şarj rölesi kontrol devresinin arızalanmış olduğunu gösterir); doğru kontrol komutlarına rağmen yanlış veya hiçbir motor akımı üretmeyen bir veya daha fazla servo veya spindle çıkış kanalı (etkilenen IGBT bacakları için bir geçit tahrik devresinde arıza olduğunu gösterir);veya belirli güç geçiş olayları ile ilişkili olan ve parametre ayarına yanıt vermeyen aşırı voltaj/aşırı akım alarmları.

Bunu kontrol kartı hatalarıyla (FSSB iletişim hataları, kodlayıcı hataları) ve kablolama kartı hatalarıyla (belirli kablolardaki sinyal bütünlüğünü etkileyen konektör spesifik sorunları) karşılaştırın.

S3: BiSVSP modülü, spindle sürücü bölümünün arızalanması durumunda sadece servo fonksiyonu ile geçici olarak çalışabilir mi, ya da tam tersi?

Hayır, çünkü tüm üç çıkış kanalı (servo eksenleri ve spindle) ortak güç panelini, DC otobüsünü ve güç sürücüsü PCB'sini paylaşıyor.Güç sürücüsü kartının herhangi bir bölümünde bir arıza genellikle tüm modülü devre dışı bırakır..

biSVSP, kısmi kart arızası ile zarif bozulmuş çalışma için tasarlanmamıştır. entegrasyonu kompaktlık için operasyonel esnekliği değiştirir.

Sürücü PCB'deki bir arıza, spindle çıkışını devre dışı bırakırken, servo eksenlerin güvenli bir şekilde çalışmasını da engeller.Çünkü koruma ve kilit mantığı sürücü tablosundaki tüm kanallarda ortak..

S4: Uzun süreli biSVSP modüllerinde A20B-2902-0670'deki en fazla arıza eğilimli bileşenler nelerdir?

Genişletilmiş hizmet biSVSP modüllerinde (10+ yıl), sürücü tahtasındaki en sık arızalan bileşenler şunlardır: yardımcı güç kaynağı devrelerindeki elektrolitik kondansatörler (yaşla ilgili kapasite kaybı,ESR artışı, ve olası elektrolit havalandırması); kontrol sinyalleri ve kapı tahrik devreleri arasındaki yalıtım bariyerlerindeki optocoupler (optocoupler verici LED yaşlanmasıyla bozulur,İzolasyon bariyerinin zaman sabitini arttırmak ve daha yüksek anahtarlama frekanslarında geçit sürücüsü zamanlama bozukluklarına neden olmak); ve düşük havalandırmalı yerlere monte edilen modüllerde termal stres nedeniyle arıza yapabilecek yük röle kontrol devresindeki küçük sinyal transistörleri ve IC'ler.

Bu alanlara odaklanan, bir uzman tarafından yapılan tam bir bileşen değişimi, sürücü tablosunun güvenilirliğini önemli ölçüde geri kazanır.

S5: A20B-2902-0670 kartı, denetim veya onarım için açılması gereken bir modülün içindeyken hangi önlemler alınmalıdır?

biSVSP modülünün DC otobüs kondansatörleri, AC gücü çıkarıldıktan sonra birkaç dakika boyunca tehlikeli voltajları (temin voltajına bağlı olarak potansiyel olarak 300~600V DC) korur.

Modülü herhangi bir denetim veya tahta çıkarma için açmadan önce, DC otobüsünün tamamen boşaldığını modülün yüzündeki "şarj" LED'ye bakarak doğrulayın (sürülmelidir),ve sonra DC otobüs terminallerini bir voltaj ölçüm cihazı ile ölçün..

Bu doğrulama sırasında kişisel koruyucu ekipman (voltaj için uygun yalıtım eldivenleri, göz koruması) gereklidir.Kontrol elektronik panelleri maruz kaldığında ek olarak ESD önlemleri gereklidir., çünkü sürücü kartı, elektrostatik boşalmaya duyarlı CMOS kapı sürücü IC'lerini taşır.
