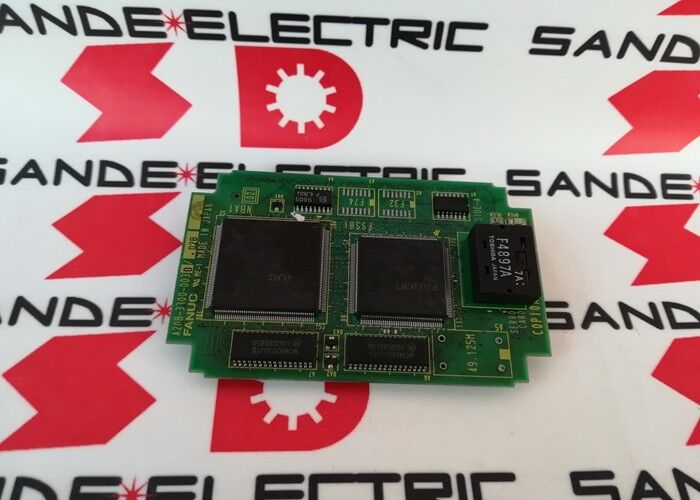

A20B-3300-0030 | FANUC i Serisi 2/3/4 Eksenli FSSB Servo Denetleyici PCB — 15i / 16i / 18i / 20i / 21i Anakart Montajı

FSSB — Arayüz Mimarisi Neden Önemlidir

Daha önceki FANUC CNC nesillerinde (Seri 0, 6, 10, 15), servo komut sinyalleri CNC ile amplifikatörler arasında özel analog veya dijital paralel kablolar (eksen başına bir kablo, konum komutları, hız referansları ve geri bildirim için ayrı kablolar) üzerinden aktarılırdı. Eksen sayıları arttıkça kablo sayısı da orantılı olarak arttı. 4 eksenli bir sistemin dört tam komut kablosu hattına ihtiyacı vardı.

FSSB (Fiber Optik Servo Sinyal Veriyolu), bunu tek bir fiber optik döngüyle değiştirdi. Tüm eksen komutları ve kodlayıcı geri bildirim verileri, fiber üzerinden seri paketler halinde, CNC'nin FSSB çıkışından zincirleme zincirleme bağlanmış olarak her bir servo amplifikatöre doğru sırayla hareket eder. 4 eksenli bir sistem için, tek bir fiber kablo döngüsü tüm eksenleri yönetir.

A20B-3300-0030, CNC tarafında FSSB arayüzünü uygulayan PCB'dir; eksen komut paketlerini oluşturur ve yükseltici zincirinden kodlayıcı geri bildirimini alarak bu verileri CNC içinde çalışan eksen konum döngüsü hesaplamalarına dönüştürür.

Temel Özellikler

2, 3 veya 4 Eksen — Esnek Yapılandırma

A20B-3300-0030, CNC konfigürasyonuna bağlı olarak FSSB aracılığıyla 2, 3 veya 4 ekseni kontrol edebilir. Aktif eksenlerin sayısı CNC parametreleri tarafından belirlenir; servo kart donanımı 4 eksene kadar destekler, ancak 3 eksenli bir işleme merkezi yalnızca 3 kanal kullanır ve 2 eksenli bir torna tezgahı 2 kanal kullanır.

Bu kartın en yaygın dağıtım platformları olan FANUC 16i, 18i ve 21i sistemleri için, 3 eksen (bir işleme merkezinde X, Y, Z) ve 4 eksen (X, Y, Z artı bir döner eksen veya dördüncü besleme ekseni) tipik konfigürasyonlardır. Kart, tüm aktif kanallar için eşzamanlı olarak servo komut bant genişliği ve geri bildirim işleme sağlar; FSSB seri güncelleme döngüsü, tüm eksenlerin konum komutlarını CNC'nin enterpolasyon döngü hızında almasına yetecek kadar hızlı çalışır.

Uygulama Senaryoları

4 eksenli işleme merkezi:X, Y, Z ve döner 4. eksene sahip bir dikey işleme merkezi, tek bir FSSB fiber döngüsü aracılığıyla dört eksenin tümünü kontrol etmek için A20B-3300-0030'u kullanır. Kart, tüm eksenler için servo komutunu ve geri bildirimi aynı anda CNC enterpolasyon hızında yönetir.

Seri 16i'de servo kartın değiştirilmesi:FANUC 16i CNC işleme merkezi, kontrol edilen tüm eksenlerde eksen takip eden hata alarmları geliştirir. Arıza A20B-3300-0030 servo kontrol kartına izole edilmiştir. Kartın değiştirilmesi tüm eksenlerde normal servo çalışmasını geri yükler.

CNC bakım revizyonu:Seri 18i torna tezgahında planlı bir CNC revizyonu sırasında, kritik eksen kontrol donanımı üzerindeki bileşen ömrünü sıfırlamak için servo kontrol kartı, kart yenileme işleminin bir parçası olarak değiştirilir.

SSS

S1: A20B-3300-0030, ikinci bir servo kartla birleştirildiğinde 5. veya 6. ekseni kontrol edebilir mi?

Bazı FANUC i serisi CNC konfigürasyonları, eksen kapasitesini 4 eksenin üzerine çıkarmak için iki servo kontrol kartından iki FSSB kanalını destekler. Bu yapılandırmanın desteklenip desteklenmediği belirli CNC modeline, anakart sürümüne ve CNC yazılım seçeneğine bağlıdır. A20B-3300-0030, tek FSSB kanalında 4 adede kadar eksen sağlar. Onaylanmış çoklu kart eksen genişletme yapılandırmaları için ilgili CNC modeline yönelik FANUC i serisi kurulum kılavuzuna bakın.

S2: A20B-3300-0030'a FSSB aracılığıyla hangi servo amplifikatör türleri bağlanır?

FSSB arayüzü, FANUC'un bir FSSB giriş portu içeren Alpha i serisi ve Beta i serisi servo amplifikatör modüllerine bağlanır. Tip A veya Tip B (analog/dijital paralel) arayüzleri kullanan amplifikatörler FSSB'ye bağlanmaz. A20B-3300-0030'u takmadan önce kurulu servo güçlendiricilerin FSSB tipi konektörlere sahip olduğunu doğrulayın.

S3: A20B-3300-0030'u değiştirdikten sonra yeniden yapılandırılması gereken CNC parametreleri var mı?

A20B-3300-0030 bir donanım kartıdır; CNC parametrelerini saklamaz. Tüm servo parametreleri (eksen ataması, döngü kazançları, kodlayıcı tipi, FSSB düğüm adresi ataması) CNC'nin ana parametre belleğinde tutulur. Yedek kartı taktıktan sonra CNC açılmalı ve mevcut parametre setini kullanarak FSSB iletişimini otomatik olarak yeniden kurmalıdır. FSSB iletişim alarmları devam ederse, CNC'nin servo parametre tablosundaki fiber bağlantısını ve FSSB parametre ayarlarını doğrulayın.

S4: A20B-3300-0030 Model A'ya özel mi ve Model A ne anlama geliyor?

FANUC i serisi, birden fazla donanım neslinde üretildi - Model A ve sonraki Model B revizyonları. Model A, birinci nesil i serisi CNC donanımını ifade eder. A20B-3300-0030, 15i, 16i, 18i, 20i ve 21i serisi Model A anakartlar için servo kontrol kartıdır. Daha sonraki Model B donanımı, farklı anakart konektörlerini ve farklı servo kart parça numaralarını kullanır. Sipariş vermeden önce CNC'nin donanım üretimini kontrol ünitesinin isim plakasından kontrol edin.

S5: Servo amplifikatör arızasıyla karşılaştırıldığında A20B-3300-0030 arızasının belirtileri nelerdir?

Arızalı bir servo kontrol kartı genellikle birden fazla eksende aynı anda FSSB iletişim alarmları üretir; çünkü kart, bağlı tüm eksenler için tek FSSB kaynağıdır. Arızalı bir amplifikatör genellikle eksene özgü alarmlarla aynı anda yalnızca bir ekseni etkiler. FSSB ile ilgili kodlarla tüm eksenler aynı anda alarma geçerse, servo kontrolör kartı ilk incelemeye adaydır. Tek eksenli alarmlar genellikle söz konusu eksene ait amplifikatöre veya motora işaret eder.
