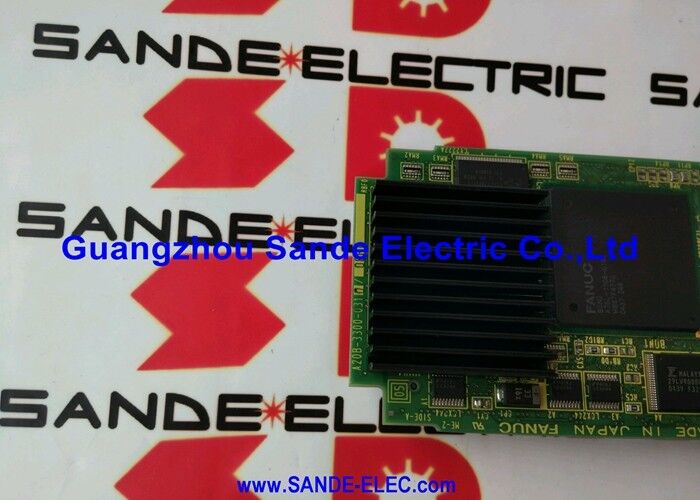

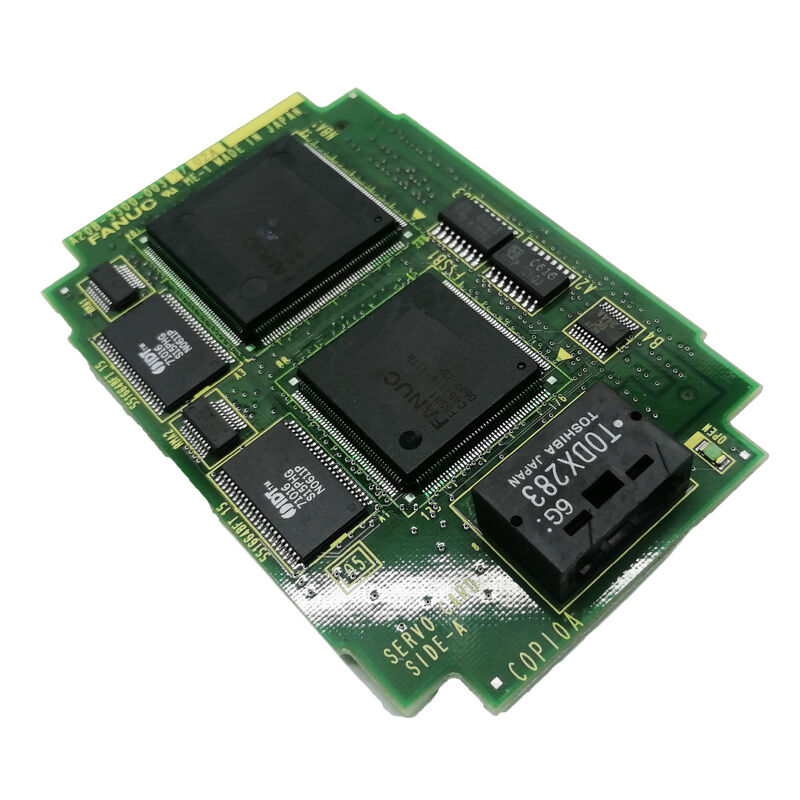

A20B-3300-0070 | FANUC Intel 486DX2 66MHz CPU Modülü — F20i / F21i / 16i / 18i / 21i CNC CPU Kartı

66MHz'de Intel 486DX2 — İşleme Çekirdeği

A20B-3300-0070, merkezi işlem birimi olarak Intel 486DX2 işlemciyi taşır. 486DX2 saat ikiye katlama tekniği kullanıyor: işlemcinin dahili çekirdeği 66 MHz'de çalışırken, harici veri yolu arayüzü 33 MHz'de çalışıyor. "DX2" tanımı bu ikiye katlamayı yansıtır - DX, kayan nokta donanımlı 486 çeşididir ve 2, 2x dahili saat çarpanını belirtir.

CNC bağlamında 66 MHz, bu kartın çalıştığı CNC nesli için önemli bir işlem kapasitesini temsil eder. CNC'nin gerçek zamanlı görevlerinin (interpolasyon hesaplamaları, servo döngü kapatma, program bloğu ileriye dönük inceleme, PMC merdiven yürütme) tümü bu CPU çekirdeğinde çalışır. 66 MHz saat hızı, bu görevleri CNC'nin dayattığı sıkı gerçek zamanlı süreler içinde yürütmek için yeterli boşluk sağlar.

Temel Özellikler

Bellek Arayüzleri — SRAM, DRAM ve Flash

A20B-3300-0070, her biri CNC sisteminde farklı bir işleve hizmet eden üç tip bellek arayüzünü destekler:

Flash (FROM — Flash Salt Okunur Bellek):CNC sistem yazılımını, servo parametrelerini ve işleme programlarını kalıcı biçimde saklar. Flash, içeriğini güç olmadan süresiz olarak korur. Bu, uzun vadeli depolama katmanıdır; güç kapatıldıktan sonra çalışmayı geri yükleyen CNC sistem görüntüsüdür.

SRAM:Pil destekli statik RAM, operatörün normal makine çalışması sırasında değiştirdiği programları ve parametreleri (iş parçası ofsetleri, takım ofsetleri, makine parametreleri ve kurulum sırasında kaydedilen veriler) saklar. SRAM, kapatma sırasında verileri korumak için yedek pile ihtiyaç duyar. SRAM erişimi hızlıdır ve CNC'nin çalışma sırasında bu ayarları hızlı bir şekilde okumasına ve yazmasına olanak tanır.

DRAM:Dinamik RAM, CPU'nun aktif program yürütmesi için ana çalışma belleğini sağlar; çalışan program bloklarının, hesaplama sonuçlarının ve işletim sistemi yürütme durumunun işlem sırasında canlı olduğu arabellek. DRAM geçicidir ve içeriği flaş ve SRAM'den her açılışta yeniden yüklendiğinden pil yedeği gerektirmez.

Uygulama Senaryoları

CNC CPU hatası:Bir 16i Serisi işleme merkezi, CPU modülüyle ilgili bir alarm görüntüleyerek önyükleme sırasını tamamlayamıyor. Bellek modülü sorunlarını eledikten sonra A20B-3300-0070 CPU kartı arızalı bileşen olarak tanımlanır. Değiştirme, normal CNC başlatma ve çalışmasını geri yükler.

F21i denetleyici restorasyonu:Çalışmayan bir işlemciye sahip bir F21i CNC ünitesi, test edilmiş bir A20B-3300-0070 takılarak onarılır. CNC, sistem yazılımını flaştan yeniden yükler ve önceki parametre seti ile normal çalışmaya devam eder.

Atölye CPU yedeği:Bir makine takımı bakım departmanı, i-serisi CNC üniteleri için atölye yedeği olarak bir A20B-3300-0070 bulunduruyor ve bileşen tedarikini beklemeden fabrikalarındaki herhangi bir 16i, 18i veya 21i CNC'de hızlı CPU modülü değişimine olanak tanıyor.

SSS

S1: A20B-3300-0070 tüm 16i, 18i ve 21i sistemlerde mi yoksa yalnızca belirli donanım revizyonlarında mı çalışıyor?

A20B-3300-0070, i nesli Model A donanımı için onaylandı. 16i/18i/21i serisinin daha sonraki donanım revizyonları, farklı CPU kartı versiyonları gerektirebilecek güncellenmiş ana kartları kullanır. Takmadan önce sistem bilgi ekranından (tanılama menüsü) hedef CNC'nin donanım üretimini doğrulayın. Ürün açıklamasındaki F20i/F21i kart tanımı, onaylanmış çapraz uygulamalar olarak 16i ve 18i uyumluluğuyla FANUC Serisi 20/21 neslini birincil hedef olarak tanımlar.

S2: A20B-3300-0070 CPU kartı değiştirildiğinde CNC parametreleri korunur mu?

CNC parametreleri, CPU kartının kendisinde değil, ana kart ve bellek modüllerindeki SRAM (pil destekli) ve Flash bellekte saklanır. SRAM pili sağlıklı olduğu ve flaş modülleri takılı kaldığı sürece CPU kartının değiştirilmesi CNC parametrelerini silmez. Ancak herhangi bir kart değişiminden önce daima tam parametre yedeklemesi yapın. CPU değişiminden sonra sistem önyükleme yapamazsa, parametrelerin ve CNC yazılımının yedekleme ortamından geri yüklenmesi gerekebilir.

S3: 486DX2 işlemcinin CNC uygulamaları için performansının önemi nedir?

Bu işlemcinin gerçekleştirdiği CNC görevleri için (interpolasyon, milisaniyenin altındaki hızlarda servo döngü kapatma, PMC programı yürütme ve ileriye dönük tamponlama) 66 MHz, sorunsuz çok eksenli konturlama ve yüksek ilerleme hızlı işleme için gereken hesaplama bant genişliğini sağlar. DX2'nin entegre kayan nokta birimi (FPU), dairesel ve sarmal enterpolasyonda trigonometrik hesaplamaları hızlandırır. Bu CNC sistemlerinin hizmet ettiği takım tezgahı üretimi için 486DX2'nin performansı, CNC'nin gerçek zamanlı gereksinimleriyle iyi uyum sağlar.

S4: A20B-3300-0070 daha hızlı bir işlemciye yükseltilebilir mi?

Hayır. CPU kartı, Intel 486DX2'nin belirli zamanlaması, veri yolu arayüzü ve sinyal seviyelerine göre tasarlanmıştır. Farklı bir işlemci tipinin (Pentium, 486DX4 veya başka herhangi bir) takılması, o işlemcinin veri yolu mimarisi için tasarlanmış farklı bir CPU kartı gerektirir. FANUC CNC sistemlerindeki işlemci yükseltmeleri, işlemci çipinin değiştirilmesiyle değil, CPU kartının tamamının daha yüksek nesil bir kartla değiştirilmesiyle gerçekleştirilir.

S5: CNC'de bir A20B-3300-0070 arızası nasıl ortaya çıkar?

CPU kartı arızasının tipik belirtileri şunlardır: CNC, başlatmayı tamamlayamıyor ve bir CPU veya sistem alarmı görüntülüyor; CNC, önyükleme sırasında sabit bir noktada takılıyor; CNC düzensiz çalışıyor; bazı görevleri yanlış yürütürken diğerleri normal görünüyor; veya CNC başlatmayı geçiyor ancak geçerli program hatalarına karşılık gelmeyen açıklanamayan program yürütme hataları üretiyor. Bu belirtiler, (genellikle SRAM, DRAM veya FROM ile ilgili belirli alarm kodlarına neden olan) bellek modülü arızalarından farklıdır ve özellikle CPU işlem çekirdeğine işaret eder.
