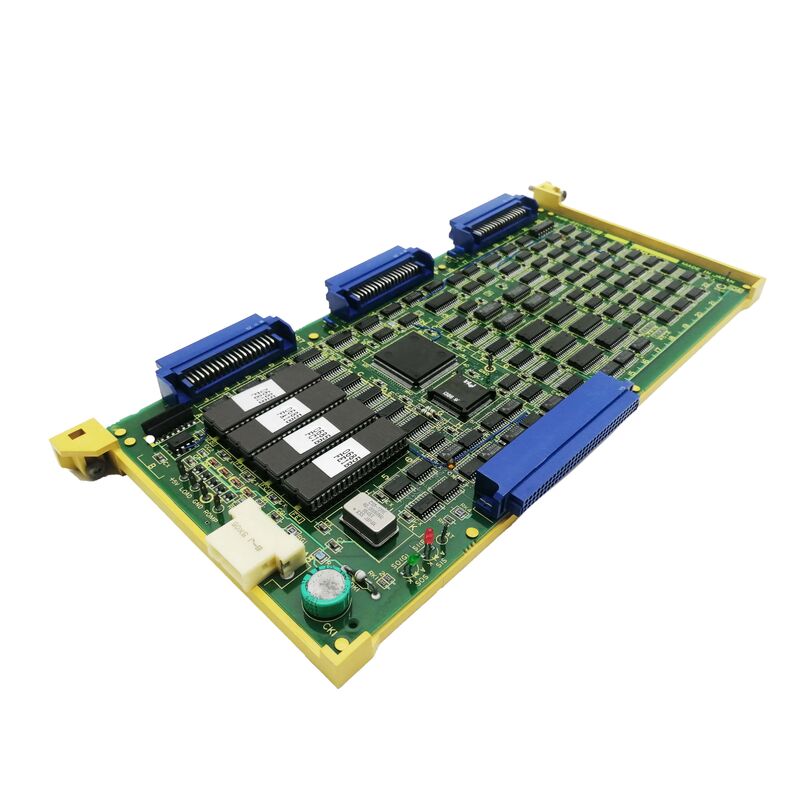

A16B-2200-0320 Fanuc PCB Kartı A16B22000320 AI6B-22OO-O32O

A16B-2200 A Serisi CNC ve Robot İşlevlerini kapsayan

A16B-2200 serisi, FANUC'un en işlevsel olarak çeşitli PCB ailelerinden biridir.ve PMC (Programlanabilir Makine Denetleyicisi) fonksiyonları birden fazla FANUC ürün kuşağında.

Bu oturumdan onaylanan tablolar serinin tüm yelpazesini kapsar:

A16B-2200-0320, kurulu PMC/I/O kartları (034x) arasında ve robot ekseni ve CNC ana kart grupları (085x) öncesinde 032x pozisyonunu alıyor.

Bu, 16/18/21 Serisi ve ilgili kontrol sistemi çağının FANUC donanım mimarisine yerleştirir.

Anahtar Ürün Bilgisi

A16B-2200 16 Serisi Kontrol Mimarlığında

Serisi 16-A ana kart (A16B-2200-0900): "İlk dalganın bir parçası 16, 18 ve 21 kontrol sistemleri". Bu, tüm A16B-2200 serisini FANUC'un Serisi 16, 18'in temel katmanına yerleştirir.ve 21 CNC kontrol mimarisi.

Bu seride A16B-2200-0320'nin 032x konumu ′′ numaralandırma dizisinin başında ′′, 16/18/21 Serisi sistem mimarisi içinde temel bir kontrol fonksiyonuna hizmet edebileceğini göstermektedir.FANUC'un kart numaralandırma serisi genellikle daha temel (daha düşük sayılar) ve daha uzman (daha yüksek sayılar) kartlardan geçer..

A16B-2200 serisinin 03xx bölgesindeki ortak kart fonksiyonları şunları içerir:

PMC ve I/O fonksiyonları:034x aralığı, PMC-M I/O Link ROM ana kartlarını içerir. 032x'in yakınlığı ilgili bir I/O veya PMC fonksiyonunu gösterir.

Sub-CPU ve iletişim panelleri:Daha önceki 16/18 Serisi sistemleri, CPU ve iletişim görevleri için birden fazla kart kullanıyordu. 032x kartı bu tanımlanmış fonksiyonel rollerden birine hizmet edebilir.

Uygulama Senaryoları

CNC kontrol tahtası hatası:Bir FANUC CNC veya otomasyon sistemi, A16B-2200-0320'ye kadar izlenebilen bir hatayı geliştirir.

Değiştirme, sistemin kontrol fonksiyonunu geri getirir.

Önleyici yedek envanter:Seri 16/18/21 dönemi CNC'lerini çalıştıran bir üretim tesisi, hızlı hata tepkisi için yedek olarak A16B-2200-0320'yi koruyor.

Sık Sorulan Sorular

S1: A16B-2200-0320'nin FANUC sistemim için doğru tablo olduğunu nasıl doğrulayabilirim?

Eğer A16B-2200-0320 diyorsa, bu onaylanmış bir değişimdir.

Tablonun işlevsel rolünü ve yuva konumunu doğrulamak için FANUC 16/18 serisi bakım kılavuzundaki yedek parça tablosuyla çapraz referans.

S2: A16B-2200-0320 CNC veya robot denetleyici uygulamalarına hizmet ediyor mu?

A16B-2200 serisi, hem CNC hem de robot uygulamalarına hizmet verir. A16B-2200-0854 (robot eksen kartı) ve A16B-2200-0900 (Serisi 16-A ana CPU) tarafından onaylanmıştır.032x pozisyonunun özel uygulaması ana sistemin belgelerinden teyit edilmiştir..

S3: A16B-2200-0320'yi değiştirmek CNC veri yedeklemesini gerektirir mi?

Bu yönetim kurulunun işlevsel rolüne bağlı.

Bellek taşıyan (SRAM, FROM) veya aktif CNC yapılandırma verilerini taşıyan kartlar, değiştirmeden önce yedekleme gerektirir.

Arayüz ve mantık kartları genellikle veri yedeklemesi gerektirmez.

Kullanılabilir bakım kılavuzundaki kartın işlevsel açıklamasına göre onaylayın.

S4: A16B-2200-0320 için hangi ESD önlemleri geçerlidir?

ESD güvenli bir yüzeye yerleştirilmiş bir anti-statik bileklik kemeri ile kullanın.

Anti-statik ambalajlarda saklanın ve taşın.

Herhangi bir iç panoya erişmeden önce CNC veya denetleyiciyi tamamen kapatın.
