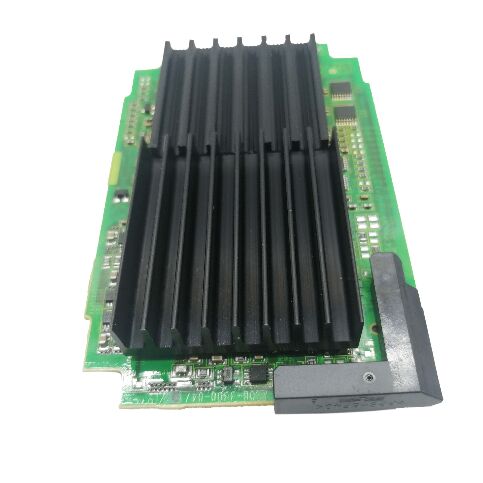

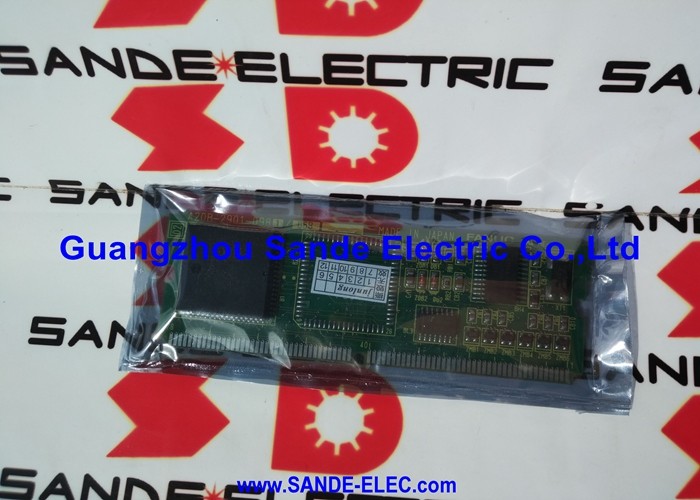

1 PC Yeni Fanuc A20B-3300-0091 PCB Board A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 | 7.2 İnç Monokrom Karakter Ekran PCB'si — Seri 16i / 18i / 21i CNC, LCD/MDI Ünitesi, Yalnızca Karakter Çıkışı, Operatör Paneli Arkası

Genel Bakış

FANUC A20B-3300-0091 FANUC'un i-serisi CNC sistemlerindeki 7.2 inçlik monokrom karakter LCD'si için ekran sürücü PCB'sidir.

Operatör istasyonunun içindeki LCD panelinin arkasında bulunur, ana CPU kartına takılır — fiziksel olarak LCD/MDI ünitesinin arkasına bağlıdır ve CNC'nin merkezi işlem mantığına bağlanan arka panele doğrudan temas halindedir.

Bir operatör bir program numarasını her okuduğunda, bir parametreyi kontrol ettiğinde, bir alarm mesajı görüntülediğinde veya 7.2 inçlik mono i-serisi bir kontrol panelinde bir ofset tablosunda ilerlediğinde, veriler ekranda görünmeden önce bu PCB'nin video oluşturma devresinden geçer.

"Yalnızca karakter" ibaresi, A20B-3300-0091 ile A20B-3300 serisindeki grafik ekran varyantları arasındaki temel farktır. Karakter ekran PCB'leri, bir karakter ROM'u kullanarak video çıkışı üretir — ASCII veya benzeri karakter kodlarını piksel desenlerine eşleyen bir arama tablosu.

CNC karakter kodları gönderir ve ekran kartı bunları LCD'nin tarama döngüsündeki nokta desenlerine dönüştürür.

Bu yaklaşım hesaplama açısından verimlidir ve operatörlerin en çok kullandığı veri yoğun ekranlar — program numaraları, koordinatlar, alarm kodları, iş mili hızı okumaları — için keskin, okunabilir metinler üretir, ancak serbest biçimli bitmap grafiklerini oluşturamaz.

Grafik ekran varyantları (aynı makinelerdeki renkli veya grafik özellikli mono ekranlarda bulunur) takım yolu simülasyonlarını, dalga formu grafiklerini ve grafik yardım ekranlarını oluşturmak için ek GPU sınıfı devreler taşır.

A20B-3300-0091 bu devreyi taşımaz — ve bu PCB ile donatılmış bir makine, CNC yazılımının seçenek ayarları grafik etkinleştirmek üzere yapılandırılmış olsa bile grafik simülasyon ekranı olmayan bir kontrol sunacaktır.

Operatörlerin yalnızca metin tabanlı iş akışlarına güvendiği yerlerde, bu sınırlama görünmezdir; grafik takım yolu görüntüsünün operasyonel bir beklenti olduğu makineler için, bunun yerine uygun grafik özellikli ekran PCB'si gereklidir.

Anahtar Özellikler

A20B-3300-0091'in 16i / 18i / 21i Ekran Ekosistemindeki Yeri

FANUC i-serisi (16i, 18i, 21i), makine satın alındığı sırada operatörlere çeşitli ekran seçenekleri sundu ve fabrikada takılan ekran PCB'si satın alınan seçenek seviyesini yansıtıyordu.

Temel seviyede: 7.2 inç monokrom karakter ekran — A20B-3300-0091. Yukarı doğru: 7.2 inç monokrom grafik ekran (takım yolu simülasyonu ve grafik teşhisleri ekler).

En üstte: 9 inç veya 10.4 inç renkli ekran (tam renkli grafikler, en yüksek çözünürlük).

Her seviye, ana CPU kartı üzerinde farklı bir ekran PCB'si gerektirir ve bu PCB'ler değiştirilemez — LCD panel, ekran PCB'si ve CNC yazılımının ekran seçenek ayarları tümü eşleşmelidir.

Karakter-yalnız ekran seçeneğiyle satın alınan bir makine aracı, kurulu yapılandırmada etkinleştirilmeyen ek yazılım seçeneklerine (grafik seçeneği, DNC2 vb.) sahip olabilir. Ekran donanımını karakterden grafiğe değiştirmek — A20B-3300-0091'i uygun bir grafik PCB ile değiştirmek — grafik yazılım özelliklerini otomatik olarak etkinleştirmez. CNC'nin seçenek bayt ayarlarının ve potansiyel olarak FROM modülünün seçenek kaydının da güncellenmesi gerekir, bu da tipik olarak FANUC'un müdahalesini veya uygun bir seçenek anahtarını gerektirir.

Yalnızca Karakter Ekranda Görüntülenenler

Karakter ekranı, günlük CNC makine operasyonu için bir operatörün ihtiyaç duyduğu her şeyi destekler:

Program seçimi ve içeriği: Parça program numaraları (Oxxxx formatı), program blokları (metin olarak G, M, T kodları) ve program dizin listeleri.

Konum ekranı: Makine koordinatları, iş parçası koordinatları ve kalan hareket — her CNC tarama döngüsünde güncellenir, sayısal metin olarak görünür.

Alarm ve mesaj ekranı: Alarm numarası ve metin açıklamasıyla sistem alarmları (PS alarmları, SV alarmları, OT alarmları), PMC merdiveninde yazılan operatör mesajları.

Parametre ekranları: Tüm CNC parametreleri (0'dan 9999+'a kadar numaralandırılmış) sayısal değerler olarak parametre numaralarıyla birlikte görüntülenir, MDI tuş takımı aracılığıyla gezilebilir.

Ofset ekranı: Takım geometrisi ofsetleri, aşınma ofsetleri, iş koordinatı ofsetleri — tüm sayısal tablolar doğrudan ofset belleğinden okunur.

Teşhis ve servo ekranları: Servo yük ölçer değerleri, iş mili hızı ve sayısal formda teşhis verileri.

Bunların hiçbiri bitmap grafik gerektirmez.

Karakter-yalnız FANUC kontrollerinde çalışmış operatörler, standart tornalama, frezeleme ve taşlama işlemleri için pratik bir iş akışı sınırlaması olmadığını tutarlı bir şekilde bildirmektedir.

SSS

S1: Operatör panelindeki hangi görünür belirtiler, LCD panelin kendisi yerine A20B-3300-0091 PCB'sinin arızalandığını gösterir?

Ana teşhis, LCD arka ışığının açık olup olmadığıdır. Arka ışık yanarsa (panel parlar) ancak karakterler görünmezse, ekran PCB'si olası nedendir — LCD panel ve invertörü çalışır durumdadır, ancak ekran PCB'sinden gelen video sinyali eksik veya bozuktur.

Arka ışık tamamen kapalıysa, arızalı bir arka ışık invertörü veya LCD panel güç devresi daha olası bir nedendir.

Ekran PCB'si arızasının diğer göstergeleri: bozuk veya kısmen görüntülenen karakterler (bazı satırlar doğru, diğerleri bozuk), arka ışık açıkken boş ekran veya MDI tuşlarına basıldığında güncellenmeyen statik bir desen. Onaylamak için kartı bilinen iyi bir birimle değiştirin.

S2: Makinede şu anda A20B-3300-0091 (karakter ekran) bulunuyor. Bu PCB değiştirilerek grafik ekrana yükseltilebilir mi?

Fiziksel olarak evet — aynı ekran boyutu için grafik özellikli ekran PCB'si aynı arka panel yuvasına uyar.

İşlevsel olarak, yükseltme aynı zamanda CNC'nin ekran seçeneğinin sistem yazılımında (FROM modülü) etkinleştirilmesini gerektirir, bu da FANUC'un seçenek anahtar sistemi aracılığıyla kontrol ettiği bir seçenek kayıt işlemidir.

Yalnızca grafik ekran PCB'si, sisteminde grafik seçeneği kayıtlı olmayan bir makineye takıldığında grafik çıkışı üretmez.

Makine orijinal olarak grafik seçeneği olmadan sipariş edilmişse, karakter ekranını A20B-3300-0091 benzeri bir yedekle geri yüklemek basit yoldur.

Gerçek bir grafik ekran yükseltmesi gerekiyorsa, seçenek kaydı FANUC veya FANUC yetkili bir kaynak aracılığıyla ele alınmalıdır.

S3: A20B-3300-0091, 7.2 inçlik mono ekran için diğer A20B-3300 ekran PCB'leriyle değiştirilebilir mi?

Doğrudan değil — A20B-3300 serisi içinde, varyantlar ekran arayüz protokolü, çözünürlük işleme ve seçenek uyumluluğu açısından farklılık gösterir.

Grafik özellikli bir 7.2 inç mono PCB (A20B-3300-0154 veya diğerleri gibi) farklı devreler taşır ve ilgili yazılım seçeneği ayarları olmadan karakter-yalnız A20B-3300-0091'in yerine geçemez.

Karakter-yalnız varyantlar içinde, yakından ilgili parça numaraları (aynı -3300-00xx sonek yapısını paylaşan) değiştirilmeden önce belirli makinenin ana CPU kartı ve yazılım sürümüyle doğrulanmalıdır.

FANUC operatör paneli bağlantı kılavuzuna (B-63003EN veya belirli seri için eşdeğeri) veya makine aleti üreticisinin kablolama belgelerine başvurmak, hangi ekran PCB varyantının doğru olduğunu doğrular.

S4: A20B-3300-0091, kaldırılmadan önce kaydedilmesi gereken makineye özgü herhangi bir veri (parametreler, programlar) saklar mı?

Hayır. Ekran PCB'si durumsuz bir video çıkış cihazıdır — kullanıcı verisi, makine parametresi veya program depolama taşımaz. Sadece ana CPU kartından aldığı verileri video sinyallerine dönüştürür. Kaldırılması ve değiştirilmesi, bu karta özgü herhangi bir veri yedeklemesi gerektirmez.

Ancak, kart daha geniş bir ana CPU kartı değiştirme işleminin parçası olarak değiştiriliyorsa, ana kart müdahale edilmeden önce tüm makine parametreleri, programları ve PMC merdiven verileri CNC'den yedeklenmelidir. Ekran PCB'sinin kendisinin değiştirilmesi, depolanan verilere zarar vermez.

S5: A20B-3300-0091'i değiştirirken ne gibi önlemler alınmalıdır?

Operatör panelini açmadan önce makineyi tamamen kapatın ve (varsa) herhangi bir iş mili veya servo amplifikatör bağlıysa DC bara deşarj olana kadar bekleyin. Ekran PCB'sine LCD/MDI ünitesinin arkasından erişilir — tipik olarak kontrol paneli muhafazasının arka kapağını çıkararak.

PCB, bir arka panel kenar konektörü aracılığıyla bağlanır ve bir veya iki vida ile sabitlenebilir. Kartı tutarken ESD önlemleri (antistatik bileklik, antistatik mat) esastır.

Değiştirme kartını takmadan önce tüm konektör yönlerinin eşleştiğinden emin olun — arka panele yanlış takılması konektör pinlerine zarar verebilir. Paneli kapatmadan önce açın ve karakter ekranı işlevselliğini onaylayın.
