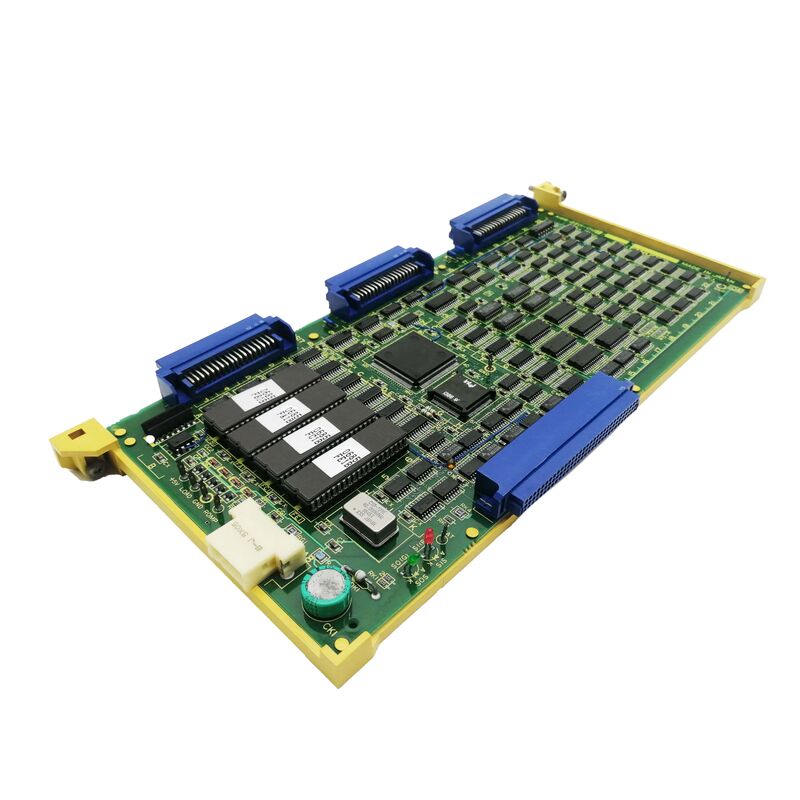

A16B-2200-0370 Fanuc PCB Kartı A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 | FANUC 32-Bit 5./6. Eksen PCB — Seri 0-C (Sıfır-C) Kontrol / İki Eksenli Genişletme / A16B-2200 Serisi

Zero-C — FANUC'un Kompakt CNC'si ve Eksen Sınırları

Ürün açıklamasındaki "Sıfır C Kontrolü", FANUC Serisi 0-C'yi ifade eder — FANUC'un "Sıfır" serisi adı altında pazarlanan kompakt CNC'si. "Sıfır" adı kompakt, ekonomik bir CNC'yi gösteriyordu; zamanına göre güçlü ancak eksen sayısında tanımlanmış sınırlar vardı. Standart Seri 0-C konfigürasyonu 4'e kadar kontrollü servo ekseni destekler. 0-C Serisi döneminin çoğu CNC takım tezgahı için 4 eksen yeterliydi:

• CNC torna: Z ve X = 2 eksen (standart), C ekseni ve Y ekseni ile 4'e kadar
• CNC işleme merkezi: X, Y, Z = 3 eksen (standart), döner tabla ile 4'e kadar Ancak bazı makineler daha fazlasını gerektiriyordu. Bir 0-C Serisi CNC, çift taretli bir torna tezgahı, iki döner eksenli bir işleme merkezi veya özel amaçlı bir makine için 5. ve 6. eksene ihtiyaç duyduğunda, A16B-2200-0370, bu genişletilmiş eksen sayımına yönelik donanım yolunu sağladı.

Önemli Ürün Bilgileri

0-C Serisinde 5. ve 6. Eksen Gerektiren Uygulamalar

A16B-2200-0370'e ihtiyaç duyan makine türleri:

Çift taretli CNC torna tezgahları:Çift taretli tornalama merkezinde her biri kendi Z ve X hareketine sahip iki bağımsız taret düzeneği bulunur. Ana kart birincil tareti (eksen 1 ve 2 olarak Z1, X1) yönetir. A16B-2200-0370 ikinci taretin eksenlerini ekler (eksen 5 ve 6 olarak Z2, X2).

4+2 eksen konfigürasyonuna sahip CNC işleme merkezleri:3 birincil doğrusal eksene (X, Y, Z) ve 1 birincil döner eksene sahip bir işleme merkezi, 5. ve 6. eksen genişletmesini gerektiren 2 servo ekseni daha (ikinci bir döner eksen ve bir yardımcı servo işlevi) ekleyebilir.

Özel amaçlı çok eksenli makineler:Transfer hatları, çok istasyonlu işleme sistemleri veya 0-C Serisi CNC tarafından kontrol edilen amaca yönelik üretilmiş otomasyon makineleri, tüm mekanik tamamlayıcılarını sıralamak için 4'ten fazla servo eksene ihtiyaç duyabilir.

Uygulama Senaryoları

Çift taret 0-C torna ekseni genişletme kartı arızası:FANUC Serisi 0-C çift taretli CNC torna tezgahı, özellikle ikinci taretin eksenlerinde (5 ve 6) servo alarmları geliştirir. Birincil eksenler normal şekilde çalışır. A16B-2200-0370 arıza olarak tanımlandı. Değiştirme, 5. ve 6. eksen işlevini geri yükler.4+2 işleme merkezi eksen kartı bakımı:6 kontrollü eksene sahip 0-C Serisi işleme merkezinde kontrol panosu bakımı yapılıyor. A16B-2200-0370, kapsamlı eksen kontrol sistemi yenilemesinin bir parçası olarak değiştirildi.

SSS

S1: A16B-2200-0370 ana CPU kartının yerini mi alıyor yoksa yanına mı takılıyor?

A16B-2200-0370, Seri 0-C ana CPU kartının yanına takılan bir genişletme kartıdır; yedek parça değildir. Ana kart, 1-4 arasındaki eksenleri ve iş milini işlemeye devam eder. A16B-2200-0370, ana kartın seçenek mimarisinde özel bir yuva veya konektör konumunda eksen 5 ve 6 için işleme ekler. 6 eksenli sistemin tam olarak çalışabilmesi için her iki kartın da çalışır durumda olması gerekir.

S2: Genişletme kartı arızalanırsa A16B-2200-0370'e sahip bir 0-C Serisi CNC 4 eksen modunda çalışabilir mi?

A16B-2200-0370 arızalandığında 5. ve 6. eksenler alarm üretir. CNC'nin ilk 4 ekseninde çalışmaya devam edip edemeyeceği makinenin güvenlik yapılandırmasına bağlıdır; bazı makineler, çalışmaya izin verilmeden önce tüm yapılandırılmış eksenlerin sağlıklı olmasını gerektirir. Düşürülmüş bir 4 eksen modunun mümkün olup olmadığını makinenin PMC program davranışından doğrulayın.

S3: A16B-2200-0370, Seri 0-C'ye özel mi yoksa Seri 0-D'de de kullanılıyor mu?

Açıklamada açıkça "SIFIR C KONTROLÜ İÇİN" - 0-C Serisi belirtilmektedir. 0-D Serisi, kendi eksen genişletme mimarisine sahip farklı bir donanım neslidir. A16B-2200-0370'i Seri 0-D sistemine takmadan önce geçerli donanım belgelerinden onaylayın.

S4: A16B-2200-0370'in değiştirilmesi eksen 5 ve 6 için servo parametresinin yeniden girilmesini gerektirir mi?

Hayır. Altı eksenin tümü için servo parametreleri (eksen 5 ve 6 dahil) CNC'nin ana SRAM'ında bulunur. Yedek A16B-2200-0370'i taktıktan sonra CNC, mevcut parametreleri 5. ve 6. eksen kanallarına yeniden uygular. Üretime dönmeden önce her iki genişletme ekseninde doğru servo yanıtını doğrulayın.
