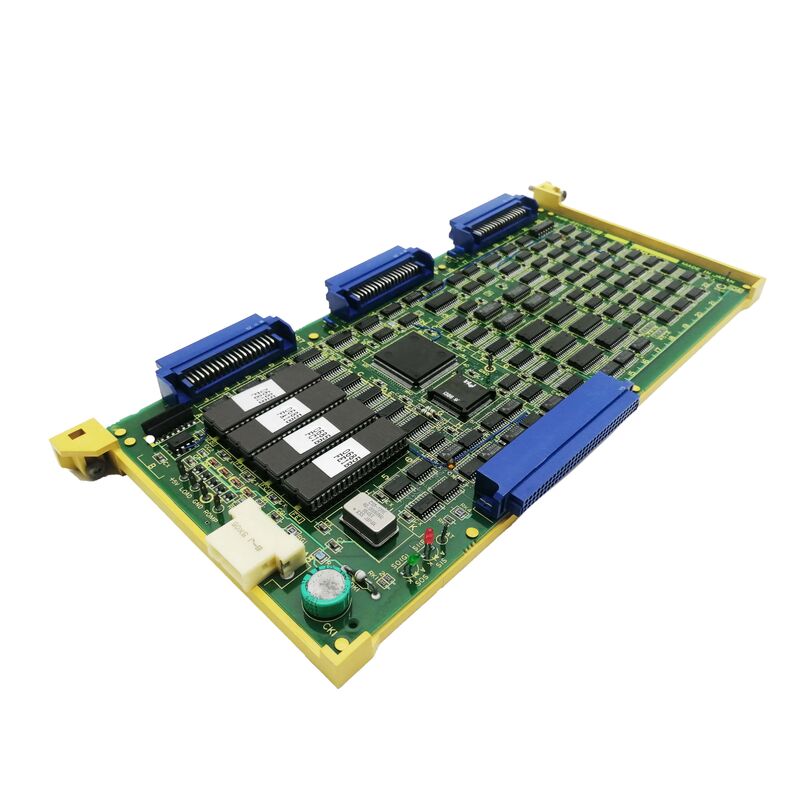

A16B-2200-0391 Fanuc PCB Kartı A16B22000391 AI6B-22OO-O39I

A16B-2200-0391 | FANUC Serisi 0-C 2 Eksenli Seri Darbe Kodlayıcı Eksen Kartı — PULCO / Tip A / Alfa Servo Arayüzü / OT-C/D/F

PULCO — Seri 0-C Platformunda Seri Darbe Kodlayıcı

A16B-2200-0391, kodlayıcı arayüz tipini tanımlayan, Darbe Kodlayıcı için yoğunlaştırılmış bir gösterim olan "PULCO" adını taşır. Bu, onu Seri 0-C platformu için en gelişmiş eksen kartı katmanına yerleştirir.

KFAS LLC'nin Seri 0-C donanım tablosu eksen kartının gelişimini doğrulamaktadır:

A16B-2200-0391, 2 eksenli konfigürasyonlara yönelik seri Pulse Coder neslidir; 2 eksenli makineler için 0-C ailesindeki en yetenekli eksen kartıdır.

Temel Özellikler

Seri Darbe Kodlayıcı — Gelişmiş Kodlayıcı Arayüzü

CNC Electronics şunları doğruluyor: "Bu eksen, ALPHA serisi servo güçlendiriciler için A tipi servo arayüzleridir." Alpha serisi, seri darbe kodlayıcı motorları üretim CNC makinelerine tanıttı.

Seri Darbe Kodlayıcı, konum verilerini seri dijital mesaj olarak iletir; eski kodlayıcı türlerinin paralel sinyal kablolarının yerini alır. Bu, önceki eksen kartlarının analog veya 16 bit paralel arayüzlerine kıyasla daha yüksek çözünürlük ve daha temiz sinyal iletimi sağlar.

"Tip A", FSSB öncesi (fiber optik öncesi) arayüz standardı olan Alpha serisi servo sürücülere bağlanan servo iletişim protokolünü tanımlar.

Uygulama Senaryoları

Seri 0-C CNC torna tezgahı 2 eksen hatası:FANUC Serisi 0-C CNC torna tezgahının Z ve X eksenleri seri darbe kodlayıcı alarmlarını geliştirir. A16B-2200-0391 tanımlandı. Değiştirme, 2 eksenli seri konum geri bildirimini geri yükler.

0-C sürücü modernizasyon yükseltmesi:Daha eski bir eksen kartı (A16B-2200-0221) kullanan 0-C Serisi CNC, Alpha servo sürücüler takıldığında A16B-2200-0391'e yükseltilir.

SSS

S1: A16B-2200-0391 (PULCO) ile A16B-2200-0361 (32 bit eksen kartı) arasındaki fark nedir?

Her ikisi de Seri 0-C CNC'de 2 eksenli konfigürasyonlara hizmet eder. A16B-2200-0361, önceki nesil kodlayıcılara yönelik 32 bitlik bir arayüz kullanır. A16B-2200-0391, Alpha serisi servo motorlara özel Seri Darbe Kodlayıcı arayüzünü kullanır. İkisi farklı servo sürücü nesilleriyle eşleştirilmiştir ve birbirlerinin yerine kullanılamaz.

S2: A16B-2200-0391 yalnızca 2 eksenli makinelere mi hizmet ediyor?

A16B-2200-0391, 1 veya 2 eksen için yapılandırılmıştır. CNC Electronics bunu "1'den 2'ye seri eksen kartı" olarak tanımlıyor. Seri Darbe Kodlayıcı kullanan 3/4 eksenli makineler için ilgili kart A16B-2200-0390'dır.

S3: OT-C, OT-D, OT-F iş mili uyumluluğu ne anlama geliyor?

Bunlar, Seri 0-C için mevcut olan iş mili kontrol modülü tipleridir. CNC Electronics, A16B-2200-0391'in "dijital, seri ve nadiren analog konfigürasyonlar dahil olmak üzere herhangi bir OT-C / OT-D / OT-F iş mili ve servo arayüzleriyle çalışacak şekilde tasarlandığını" doğruladı.

S4: A16B-2200-0391'in değiştirilmesi servo parametresinin yeniden girilmesini gerektirir mi?

Hayır. Servo parametreleri CNC'nin ana SRAM'ında bulunur. Yedek parçayı taktıktan sonra CNC, parametreleri otomatik olarak yeniden uygular. Üretime dönmeden önce her iki eksende doğru servo tepkisini doğrulayın.
