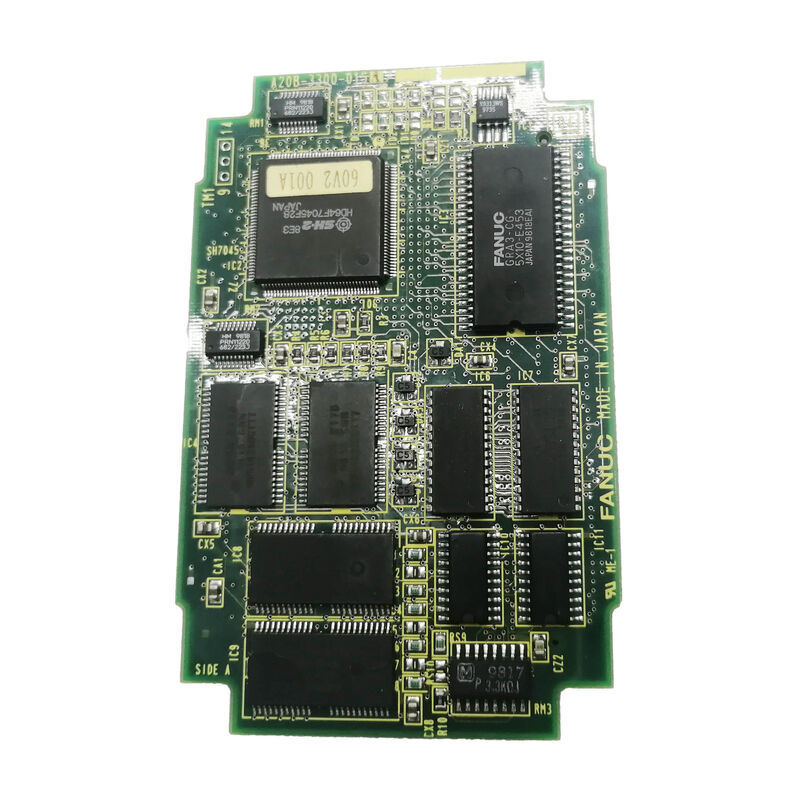

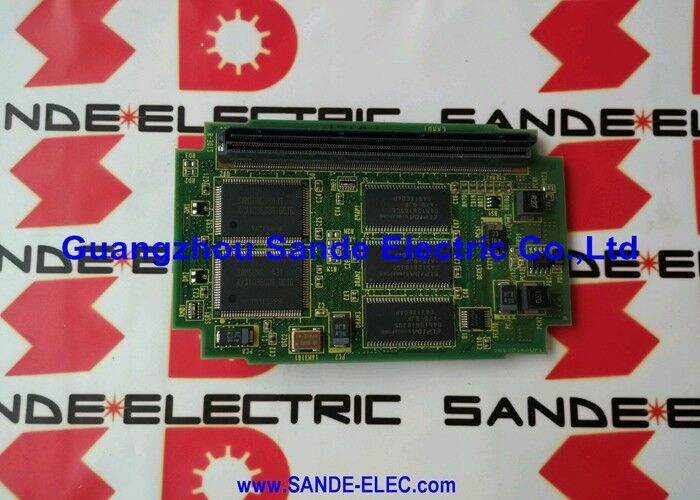

Fanuc Ekran Kontrol Kartı A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 7.2 Inç Monochrome Grafik Modülü Series 16i / 18i / 21i / 20i, Japonya Aslı

Parça numarası:A20B-3300-0154

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Monochrome Grafik Ekran Kontrol PCB (GPU Kartı)

Tahta Serisi:A20B-3300

Ekran Tipi:7.2 inç STN tek renkli LCD

Uyumlu Sistemler:FANUC Serisi 16i, 18i, 20i, 21i

Genel bakış

A20B-3300-0154, FANUC'un 16i, 18i, 20i ve 21i Serisi CNC denetleyicilerine monte edilen 7,2 inçlik tek renkli LCD operatör panelini içeren grafik işlem modülüdür.Özel GPU kartı “i serisi ana kartın arkasına monte edilen bir plug-in kartı “ tüm grafik işleme ve ekran çıkışlarından sorumludur..2 inç STN mono panel makinenin operatörü tarafından görülebilir.

CNC operatör arayüzündeki her görsel unsur bu panodan geçer.

İşleme programı listesi, eksen konumu göstergesi, alarm metni, parametreler ekranları ve grafik araç yolu temsilinin hepsi bu modül tarafından sunulur.

Ana CPU kartı program icrasını, hareket interpolasyonunu ve PMC işlemini işliyor.

Bu grafik kartı, bu verilerin LCD paneline gönderilen nokta matris çıkışına dönüştürülmesinin ayrı bir görevini üstlenir.

Grafik işleminin özel bir panoya ayrılması, FANUC'un i serisi mimarisinin bilinçli bir parçasıdır.Ana kart CPU'su, A20B-3300-0154'ün kendi özel işleme donanımında çalışan ekran gösterim hesaplamalarıyla yüklenmez.

Bu, CNC'nin ana işlemcisinin ekranda ne olursa olsun tutarlı bir aralama performansını korumasına izin verir.

Kart, ana CPU kartının arka yüzüne, i serisi temel ünitesinin sarı çerçeveli arka planının içine monte edilir.

Özel bir sokete takılır ve dört aralık klipi ile sabitlenir.

Fiziksel konumu, gerekli olduğunda değiştirmek için erişilebilir kalırken makine ortamından korunmasını sağlar.

Ana Özellikler

7,2 inçlik Mono Ekranın Makine İşlemleri İçin Anlamı

FANUC, i serisi kompakt CNC ünitelerinin çoğunu 7.2 inç STN monokrom LCD panelleri ile donatmıştır.

Monokrom ekran, daha büyük i serisi konfigürasyonlarında kullanılan arka ışıklandırılmış renkli panel yerine, genellikle koyu bir arka plan üzerinde beyaz karakterler ve grafikler bulunan tek renkli bir matris kullanır.

Bu, panel ünitesini kompakt tutar ve küçük bir ayak izinin renk görüntülemesinden daha önemli olduğu ortamlara uyar.

Operatör program içeriğini okuyabilir, parça programlarını düzenleyebilir, eksen konumlarını izleyebilir, parametreleri gözden geçirebilir ve ayarlayabilir ve alarm mesajlarını kontrol edebilir.2 inçlik mono ekran programlanmış yolun kablo çerçeve grafiklerini gösterir kesmeden önce program yörüngelerini doğrulamak için yeterli.

Grafik modülü bu renderlemeyi işliyor: ana CPU'dan araç yolu verilerini alıyor ve panelin görüntülediği tek renkli nokta matris sinyali haline dönüştürüyor.

A20B-3300-0154 arıza gösterdiğinde, ekran belirli belirtiler gösterir.

CNC'nin normal şekilde çalıştığı bir boş ekran en yaygın olanıdır. Panel'in arka lambası açık kalabilir, hafif bir parlama gösterebilir, ancak hiçbir karakter veya grafik görünmez.Çünkü grafik modülü çıkış üretmiyor..

Bazen kısmi bir görüntüleme hatası ortaya çıkar: bazı içerikler görüntülenirken diğer ekran alanları boş kalır.

Grafik Modülünü Kurmak ve Kaldırmak

FANUC'un i serisi ana kartları, takma modüller için standart bir montaj yöntemi kullanır. A20B-3300-0154, kartın köşelerinde yerleştirilmiş dört aralıklı klip ile ana kartla tutulur.Tahtayı kaldırmak için, her bir aralıklı klemenin pençesi kilidi serbest bırakmak için dışarıya doğru çekilir ve tahta soketten uzaklaşır.

Yeniden yerleştirmek için kartın bağlantısını ana kart soketiyle hizalamak ve dört klipi de kilitlenene kadar basmak gerekir.

Bağlantının hizası çok önemli, soket ters yerleştirmeyi önlemek için kilitli.Ancak tahta tamamen sokete basılmalıdır. Kısmi bağlantı, tahtanın kendisi işlevsel olduğunda bile aralıklı görüntüleme arızalarına neden olabilecek güvenilmez bir temas oluşturur..

Kurulumdan sonra, temel üniteyi kapatmadan ve gücü geri getirmeden önce tüm dört aralıklı cihazın kilitlendiğini kontrol edin.

A20B-3300-0154, 7.2 inçlik mono panel konfigürasyonuna özeldir.4 inçlik renkBu modüller birbirleriyle değiştirilemez.

Doğru modül makine üzerinde kullanılan panel birimine eşleştirilmelidir.

Sık Sorulan Sorular

S1: Arka ışık ışığı hariç ekran tamamen karanlık. CNC alarmları normal ve makine çalışıyor. Bu A20B-3300-0154 mi?

Aktif arka ışık ve normal CNC işleyişi ile koyu bir ekran, grafik modülünün karakteristik arıza kalıbıdır.

Panelin kendisi güç alıyor (bu nedenle arka ışık), ancak ekran PCB'den gelen grafik verileri yok.

Önce grafik modülü ile ana kart arasındaki bağlantıyı kontrol edin. Kısmen oturmuş bir bağlantı tam olarak bu semptomu üretir.

Bağlantının oturduğu doğrulanırsa, grafik modülünü değiştirin.

S2: A20B-3300-0154, 9.5 inçlik mono ekran paneli ile kullanılabilir mi?

No. A20B-3300-0154, 7.2 inçlik mono STN LCD panel konfigürasyonuna eşleştirilir.

Sinyal biçimi, zamanlama ve konektör pinout, belirli ekran türüne eşleştirilir.

Belirli bir panel tipi için yanlış grafik modülünün kurulması herhangi bir görüntü çıkışı veya yanlış görüntü çıkışı üretmez.

S3: Program kontrol ekranındaki araç yolu grafikleri çarpık görünür düz çizgiler noktalara ayrılır ve yay temsili parçalanır.

Grafik içeriğinde görüntüleme görüntüleme hataları kırık çizgiler, parçalanmış kemerler, bozulmuş karakterler grafik modülünün işleme devrelerinin arızalı olduğunu gösterir.

Modül çıkış yapıyor ama çıkış hatalı.

Bu görüntüleme hataları, grafik işlemcisinin ASIC veya bellek devreleri bozulduğunda zamanla daha da kötüleşir.

Yönetim Kurulu'nun değiştirilmesi uygun bir yanıt.

S4: A20B-3300-0154'ü değiştirdikten sonra ekran içeriksiz beyaz. CNC normal çalışıyor. Ne kontrol edilmelidir?

Modül değiştirildikten sonra beyaz bir ekran genellikle tam olarak bağlanmamış bir bağlantıyı veya panele doğru şekilde eşleşmemiş bir modülü gösterir.

Değiştirme panosunun parça numarasının çıkarılan panodan tam olarak aynı olduğunu doğrulayın.

Eğer parça numarası eşleşirse ve konektör doğruysa, ekran sisteminin yeniden başlatılmasına izin vermek için CNC'yi güç döngüsünde çalıştırın.

S5: A20B-3300-0154 değiştirildi, ancak ekran bazen kurtarılmadan önce birkaç saniye boyunca boş kalır. Panel birimi de yakın zamanda değiştirildi.?

Hem tablo hem de panelin değiştirilmesinden sonra aralıklı boşaltma, temel birim ile panel arasındaki görüntü sinyal kablosuna işaret eder.

Eğer bu kablo herhangi bir değiştirme sırasında rahatsız edilmişse ve tamamen yeniden yerleştirilmemişse, aralıklı temas tarif edilen semptomu oluşturur.

Her iki ucundaki ekran kablosu bağlantılarını kontrol edin.

Kablo bağlantıları onaylandığında aralıklı boşluk devam ederse, kablonun kendisi hasar görmüş olabilir ve değiştirilmelidir.
