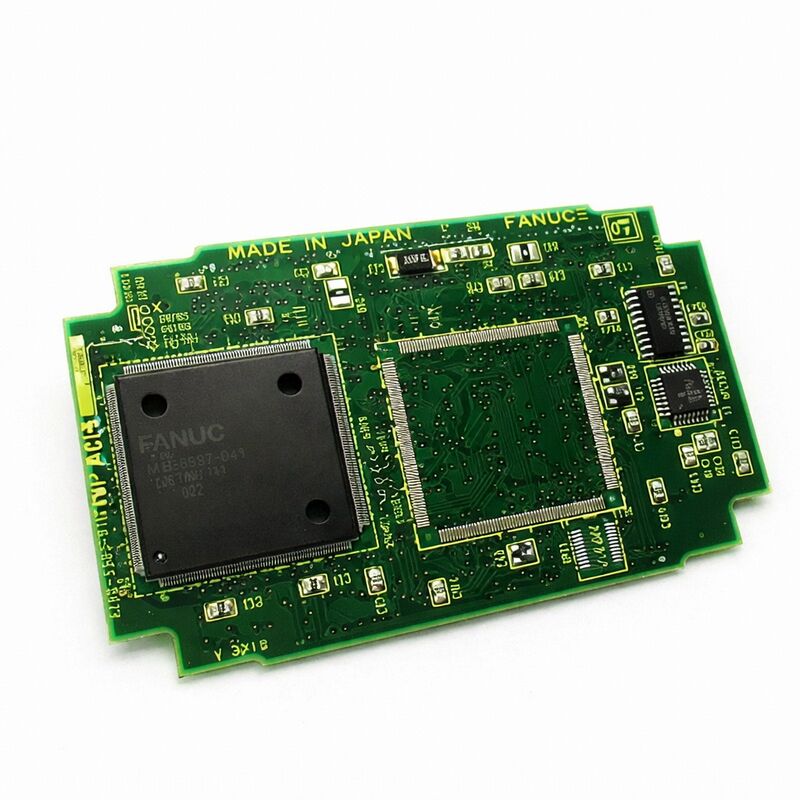

1 PC Yeni Fanuc A20B-3300-0161 PCB Board A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT Bağlantı Ekran Kontrol Modülü ∙ A20B-3300 Serisi, CNC Operatör Panel Ekran PCB, A350-3300-T166, Japonya Aslı

Genel bakış

BuFANUC A20B-3300-0161CRT Link ekran kontrol modülüdür. CNC'nin işleme dünyası ile operatörün görsel dünyası arasındaki kavşağa yerleşen kart.

Her bir parametre değeri, program çizgisi, araç kaydırması, alarm mesajı, koordinat gösterimi,ve FANUC CNC'nin operatör panelinde görünen grafik ekran ekrana ulaşmadan önce bu modülden geçer. Bu makinenin düzgün çalışmaması, operatörün CNC'nin durumunu görmemesine neden olur.Bir rahatsızlıktan üretim durdurma arızalarına kadar değişebilir..

Resmi açıklamadaki "CRT Link" işareti, kartın mimarisini yansıtır.A20B-3300-0161, bir iç otobüs bağlantısı (CRT bağlantı arayüzü) aracılığıyla ana CPU'dan görüntü verilerini alır ve tüm zamanlamayı işler., video sinyali üretimi ve kendi devrelerinde görüntü yenilenmesi.

Bu ayrım fonksiyonel olarak değerlidir: sabit bir görüntüleme seviyesi korumak için, ekran yenilenmesi sürekli ve kesin aralıklarla gerçekleşmelidir.yanıp sönen görüntü ama bu zamanlama gereksinimleri CNC'nin kendi kontrol döngüsü talepleriyle çelişiyor.

Özel bir görüntüleme modülü, görüntüleme fonksiyonuna kendi işleme kaynaklarını vererek bu çatışmayı çözür.

A20B-3300 ailesi, FANUC'un ekran modülü yelpazesini birden fazla CNC nesli ve ekran türüne kapsar.Tek renkli karşı renkli, farklı ekran boyutları (7.2 inç, 9.5 inç, 10.4 inç), sadece karakter karşılaştırıldığında grafik yeteneği ve Ethernet ile donatılmış karşılaştırıldığında Ethernet olmayan.

A20B-3300-0161, FANUC'un parça belgelerinde de yer alan çapraz referansı A350-3300-T166 ile tanımlanabilen bu aralığın içindeki özel bir varyanttır.

Ana Özellikler

A20B-3300-0161'in Gerçekte Ne Yaptığı

CNC verilerinden ekranda görünenlere giden yol, A20B-3300-0161'in işlediği birkaç işleme adımını içerir:

Karakter üretimi:CNC'nin bir parametre numarasını, bir koordinat değerini, bir alarm mesajını veya bir program satırını göstermesi gerektiğinde, görüntüleme modülüne karakter kodları (ASCII veya benzer) gönderir.Modül, bu kodları piksel desenlerine haritalandıran bir karakter jeneratörü ROM içerir.

Karakter-ekranlı bir CNC ekranında görünen her alfaberik karakter ve sembol, ekran modülündeki bu karakter üretimi devri tarafından gösterilmektedir.

Grafik görüntüleme (grafik özellikli ekran modülleri için):Grafik fonksiyonları destekleyen daha gelişmiş görüntüleme varyantları için, araç yolu simülasyonu, dalga biçimi gösterimi,3 boyutlu grafik temsilleri .

Bu grafik işleme, ekran modülüne yüklenmezse önemli bir ana CPU bant genişliği tüketir.

Zamanlama ve senkronizasyon:CRT ekranları (ve onların LCD halefleri), istikrarlı bir görüntüyi korumak için hassas yatay ve dikey senkronizasyon sinyalleri gerektirir.

Ekran modülü bu zamanlama sinyallerini üretir ve video veri çıkışının onlarla senkronize olmasını sağlar.CNC'nin ana CPU'su ne yaparsa yapsın doğru çerçevelendirilmiş bir görüntü.

Video sinyali çıkışı:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

Ekran modülü arızası nasıl görünüyor ve anlamı

A20B-3300-0161'in arızası anlaşılabilir ama bazen yanıltıcı bir şekilde ortaya çıkıyor:

Boş ekran:Ekran arka lambası (LCD ise) veya yüksek voltajlı boru (CRT ise) aktiftir.

Bu, ekran donanımının güçlendiğini ancak geçerli bir video sinyali almadığını gösterir.

Bozulmuş veya donmuş ekran:Karakterler rastgele pozisyonlarda görünür, ekran blokları saçma desenler gösterir veya ekran bir görüntüde dondurulurken CNC normal olarak girişlere yanıt verir (spindle'i duyabilirsiniz,Hareketli ekseler, vb.).

Bu, ekran modülünün kısmen işlevsel olduğunu ama iç devrelerinin yanlış çıkışa neden olan bir hatası olduğunu gösteriyor.

Kısmi görüntü bozukluğu:Ekranın bazı alanları doğru (örneğin altındaki softkey etiketleri), diğer alanlar da karıştırılmış verileri gösterir.ya da karakter görüntülemeleri doğru iken belirli bir görüntüleme türü (grafik) bozuldu.

Bu yararlı bir tanı göstergesi: doğru karakter gösterimi ile grafik ekran bozulması modülün grafik işlem devrelerinde bir hataya işaret eder,karakter üretimi veya temel video çıkışı değil.

Bazı ekranlarda normal, diğerlerinde boş:CNC'nin temel durum ekranları doğru görüntülenirse, ancak grafik araç yolu ekranına geçiş ekranın boş kalmasına neden olursa, ekran modülünün grafik bölümü şüpheli olur.

A20B-3300-0161 değiştirildiğinde ne değişmez

Bakım planlaması için kritik bir nokta: ekran kontrol modülü herhangi bir CNC verisi saklamaz.Hiç alet kaydırma yok. Bunların hiçbiri ekran modülünde yaşamıyor.Bu bir durumsuz ekran işlemcisi. Değiştirmek için veri yedeklemesi ve parametre geri yükleme gerekmez.

Değiştirme sonrası tek eylem, ekranın CNC'nin çeşitli ekran türlerinde doğru bir şekilde görüntülendiğini doğrulamaktır.

Bu, kapsamlı veri yedekleme ve geri yükleme prosedürlerinin zorunlu olduğu ana CPU kartını veya SRAM modülünü değiştirmekten farklıdır.

Ekran modülünün değiştirilmesi, FANUC CNC bakımında en temiz onarım işlemlerinden biridir.

Sık Sorulan Sorular

S1: CNC ekseni ve spindle normal çalışıyor ama ekran boş. Bu A20B-3300-0161'in arızalı olduğunu doğrulamıyor mu?

Diğer türlü işlevsel CNC eksenleri ve spindle ile boş bir ekran, bir ekran modülünün arızalanmasını güçlü bir şekilde gösteriyor. Ancak bunu önce ekran biriminin kendi güç kaynağını ve kablosunu kontrol ederek doğrulayın.

Ekran birimi (LCD/CRT) kendi güç bağlantılarına sahiptir; eğer ekran biriminin gücü kesilmişse, ekran, ekran modülünün durumundan bağımsız olarak karanlık olacaktır.

Ekran birimi güçlendirilmiş olduğu doğrulanırsa (artık ışık açık, LCD için inverter aktif), ancak görüntü göstermezse, ekran modülü bir sonraki şüphelidir.

Hızlı bir doğrulama, CNC'nin ana paneldeki LED göstergelerinin normal çalışma durumunu gösterip göstermediğini gözlemlemektir.

S2: A20B-3300-0161'i bitişik A20B-3300-0162'ye dönüştürülebilir mi?

-0161 ve -0162, A20B-3300 ekran modülü ailesi içindeki farklı panellerdir.

Özel modül, üzerine monte edilen ana CPU kartı ve sisteme bağlı ekran ünitesi tarafından belirlenir.

CNC'nin donanım bağlantı kılavuzuna bakın veya takılan kartın etiketinden parça numarasını tam olarak eşleştirin.Hatalı bir varyant kullanmak, tahta kendisinin sağlıklı olsa bile işlevsiz bir görüntü ile sonuçlanacaktır.

S3: Ekran modülünü değiştirirken CNC'nin verileri için herhangi bir risk var mı?

A20B-3300-0161 makine özel verileri saklamaz. Parametreler, programlar, PMC merdivenleri ve ofsetler tümü ana CPU kartındaki SRAM ve FROM modüllerinde bulunur.Ekran modülünün değiştirilmesiyle rahatsız edilmeyen.

Ekran modülünü çıkarmadan veya monte etmeden önce CNC'yi tamamen kapatın. Bu bir ESD ve güvenlik önlemidir.

S4: Ekran bazı içerikleri doğru gösterir (soft tuşlar, sayfa başlıkları), ancak diğer kısımlar karıştırılmıştır.

Bazı doğru içeriğe sahip kısmi ekran bozulması, tipik olarak tam bir arıza yerine ekran modülünün devresinin belirli bir alt bölümündeki bir hatayı gösterir.

Ekranın altındaki softkey etiketleri doğruysa, ancak ana veri alanı karıştırılmışsa, temel UI öğeleri için karakter jeneratörü çalışır, ancak veri görüntüleme devresi hatalıdır.

Karakter ekranları (parametre, ofset, program) doğruysa, ancak grafik ekranı (araç yolu, dalga şekli) bozulmuşsa, grafik görüntüleme alt bölümü başarısız olmuştur.

Bu semptomlar, ekran modülünü arıza kaynağı olarak onaylar ve tamir merkezlerinin hangi özel devreyi ele alması gerektiğini teşhis etmelerine yardımcı olur.

S5: A20B-3300-0161, hasarın önlenmesi için depolama ve transit sırasında nasıl kullanılmalıdır?

Tahta, hem depolama hem de nakliye sırasında yerleştirilmediğinde her zaman anti-statik bir torbada tutulmalıdır.

Sıcaklık aşırılıklarından kaçınılmalıdır: -20°C veya +60°C'nin altında depolama, yarı iletken hasar ve ısı döngüsünden kaynaklanan lehim eklemleri gerginliği riskidir.

Kart, sert yüzeylere yüzü aşağı konulmamalıdır (parça hasarı), aralarında antistatik köpük olmayan diğer kartlarla yığılmamalıdır (kontak hasarı ve ESD),veya anti-statik ambalaj olmadan sıradan karton kutularda gönderilmiştir (taşıma sırasında statik yük birikimi).

Her tarafında köpükle kaplanmış sert bir karton kutusunun içinde özel olarak yapılmış bir antistatik koruyucu torba, kabul edilebilir en az nakliye paketidir.
