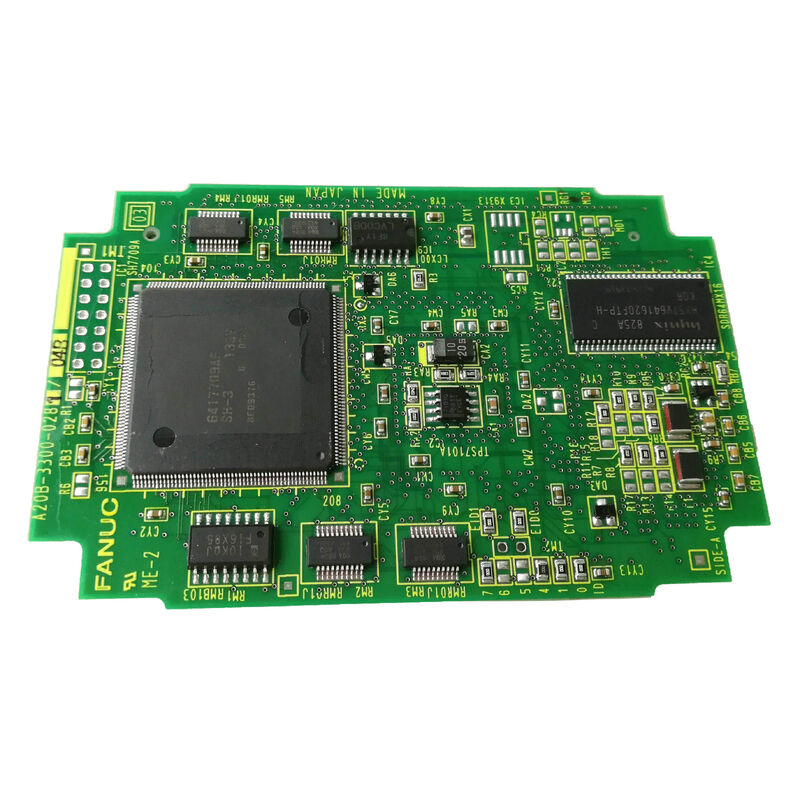

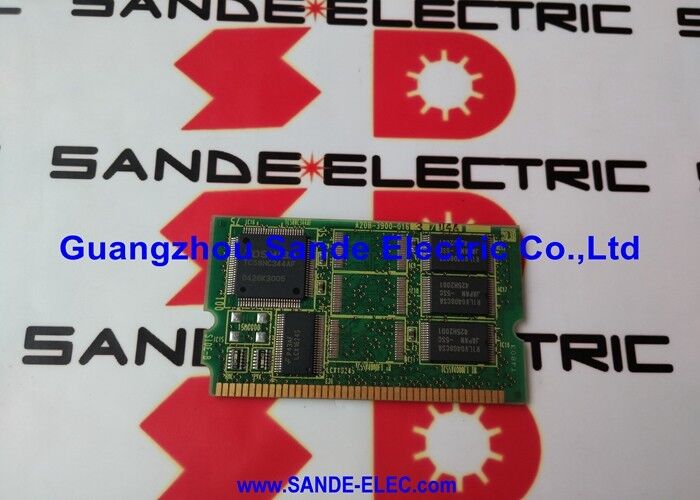

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240

Parça numarası:A20B-3300-0240

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:FSSB Servo Kontrol Modülü 8 Eksenli i-B Serisi Plug-In PCB

Eksen kapasitesi:En fazla 8 eksene kadar

Arayüz:FSSB (Fiber Optic Serial Servo Bus)

Sekiz Eksen, Bir Plug-In Tahta

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPUFSSB'yi (Fiber-optic Serial Servo Bus) gerçek zamanlı olarak servo amplifierlerle iletişim kurmak için kullanır.Hız ve konum komutlarını sürücülere iletmek ve her kontrol döngüsünde kodlayıcı geri bildirimi almak.

A20B-3300 serisi, i-B serisi CNC denetleyici (16i-B, 18i-B, 21i-B) için takılan servo modülleri kapsar. Her kart, bir veya daha fazla FSSB fiber-optik kanalı üzerinden servo eksen iletişimini yönetir.Modül türüne göre değişen eksen ve FSSB kanal sayısı ile. A20B-3300-0240 bu CNC nesli için standart tek kart aralığında en yüksek eksel sayısını 8 eksene kadar destekler.

A20B-3300 ailesi içinde, komşu parça numaraları farklı eksen sayım konfigürasyonlarına hitap eder:

Belirli bir CNC için doğru modül, yapılandırılmış eksen sayısına ve HRV (Yüksek Yanıt Vektörü) servo kontrolünün gerekli olup olmadığına bağlıdır.Yer değiştirme sipariş vermeden önce kendi etiketinden yerleştirilmiş kartın parça numarasını doğrulayın.

FSSB ve i-B Mimarlığı

FSSB, önceki FANUC sürücü nesillerinin paralel PWM kablolarını CNC'yi servo amplifikatörlerine bağlayan tek bir fiber optik kablo zinciriyle değiştirdi.A20B-3300-0240'dan her bir FSSB kanalı bir servo amplifier zincirine bağlanır, her bir güçlendirici zincirdeki konumuyla tanımlanır. Fiber-optik bağlantı, bir CNC makine dolabının içinde yüksek elektromanyetik müdahale ortamında gürültü bağışıklığı sağlar.

Modül, CPU işlemci modülü, bellek DIMM modülleri (FROM ve SRAM) ve grafik ekran modülü ile birlikte i-B Serisi ana CPU kartına takılır.Birlikte bu plug-in panoları tam CNC denetleyicisi oluştururA20B-3300-0240'ın CNC parametreleri yoktur ̇ tüm eksen konfigürasyonu ve servo parametreleri SRAM modülünde ve CNC'nin pil destekli belleğinde bulunur.

Ana Özellikler

Sık Sorulan Sorular

S1: FSSB alarmları, bu modül yeniden kurulduktan sonra birden fazla eksende aynı anda görünür.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptomModülü tamamen çıkarın, bağlantıyı bükülmüş veya kirlenmiş iğneler için kontrol edin, sıkıca yeniden sıçrayın ve tekrar test edin.FSSB fiber-optik kablo bağlantılarını modülün optik portlarında kirliliğin veya hasarın tespit edilmesi için denetlemek.

S2: A20B-3300-0240 (8 eksenli) sadece 6 eksen kullanan bir CNC'de çalışabilir mi?

Evet, modül 8 eksene kadar destekler, ama tüm 8 eksenin atanmasını gerektirmez.İki kullanılmayan FSSB eksen pozisyonları CNC'nin eksen parametre tablosunda sadece atılmamış kalır.Modül, maksimum eksen sayısından daha az sayıda yapılandırılmış olarak normal şekilde çalışır.

S3: Bu modülün değiştirilmesi herhangi bir parametre yeniden girmesini gerektirir mi?

A20B-3300-0240'ın CNC parametreleri yoktur. Tüm servo eksen parametreleri CNC'nin SRAM ve FROM belleğinde bulunur.CNC normalde güç açıldığında parametrelerini okur.Orijinal SRAM içeriği sağlam olduğu sürece benzer modül değişimi için bir parametre yeniden girmesi gerekmez.

S4: Standart A20B-3300-0240 ve HRV varyantı A20B-3300-0248 arasındaki fark nedir?

A20B-3300-0248, HRV (Yüksek Yanıt Vektörü) varyantıdır.Daha duyarlı eksen kontrolü için daha yüksek bir servo döngü güncelleme hızını destekleyen özellikle yüksek hızlı işleme uygulamaları için geçerlidir. 0240 standart varyanttır. İkisi de aynı i-B Serisi ana CPU kartına takılır.Doğru varyant, CNC'nin servo yazılım konfigürasyonu ile belirlenir HRV kontrolü HRV modülünü ve eşleşen servo yazılım parametrelerini gerektirir.

S5: A20B-3300-0240 nereden geliyor?

FANUC CNC yedekleme pazarı, A20B-3300 servo modülleri için değişim ve fazlalık stokları tutuyor.Hem 0240 hem de yakından ilişkili varyantlar, hala üretimde olan 16i/18i/21i makinelerinin büyük kurulu tabanı nedeniyle aktif olarak ticaret yapılıyor.. Kurulu modülün etiketinden doğru sonek (0240) 'i doğrulayın Değiştirme birimlerini kabul etmeden önce uyumlu bir CNC test cihazında işlevsel bir test talep edin..
