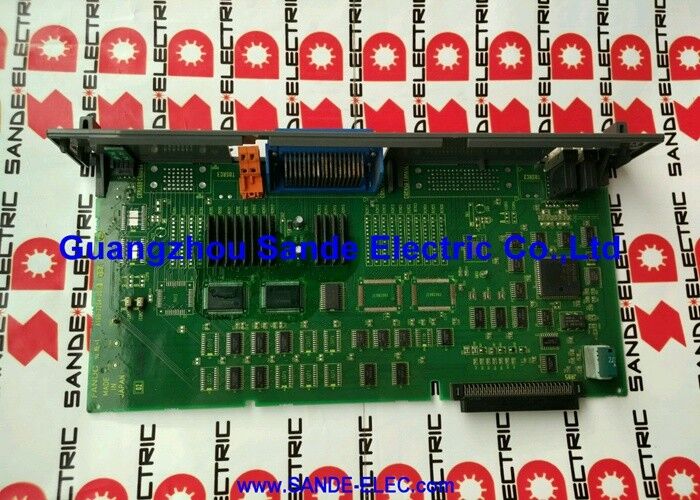

A16B-2200-0900 Fanuc PCB Kartı A16B22000900 AI6B-22OO-O9OO

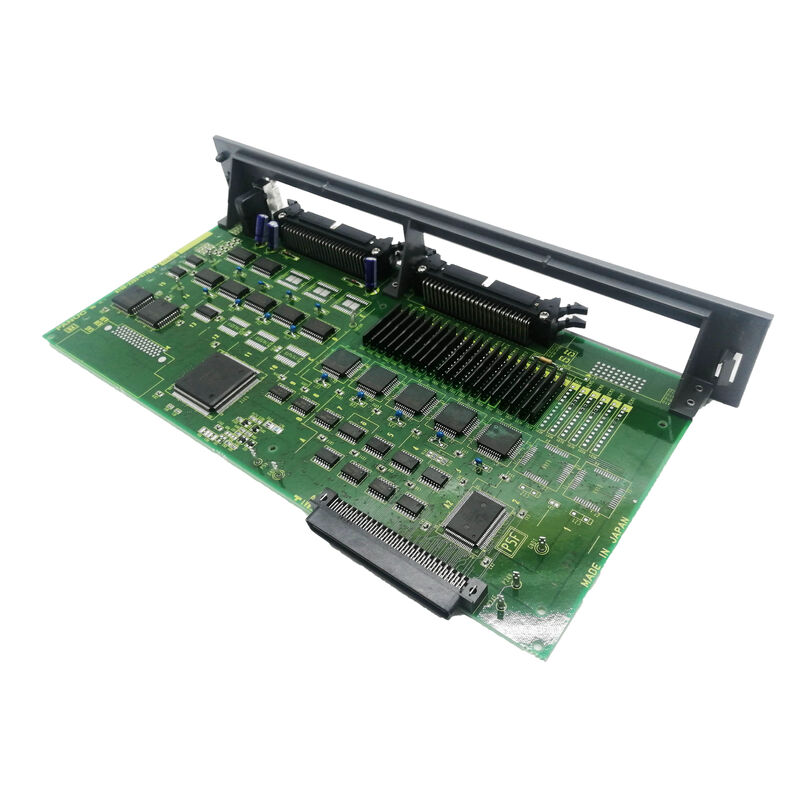

A16B-2200-0900. FANUC Serisi 16-A Ana CPU PCB F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave Serisi 16

FANUC'un Modern CNC'sinin İlk Dalgası

CNC Electronics, "Fanuc A16B-2200-0900 ana kartı. 16, 18 ve 21 kontrol sistemlerinin ilk dalgasının bir parçası. Bu MAIN CPU, 16 Model A kontrol serisini oluşturan birçok işlemciden biridir".

"İlk dalga" kilit bağlamdır. 16-A Serisi, FANUC'un Model B revizyonundan önce ilk üretim donanımı olan 16 CNC Serisi'nin ilk Model A nesliydi.Bu makineler, FANUC'un CNC kapasitesini tanıtıldıkları sırada temsil ediyordu.: entegre ana kart mimarisinde kompakt çok eksenli kontrol.

16-A'daki "A" donanım neslini tanımlar. Series 16 donanım platformunun ilk modeli.hem F-16M işleme merkezi hem de F-16T dönüş merkezi yapılandırmalarını tek bir ana CPU kartından hizmet veren.

Ana Özellikler

A16B-2200-0900'ün Yaptığı İşler

CNC Electronics, tüm işlev setini detaylandırıyor:

Dört eksenli servokontrol:Tip A veya Tip B arayüzü aracılığıyla 4 servo eksene kadar sürücüler. Her iki arayüz türü de ana CPU'yu servo amplifikatörlere bağlar.Tip B, seri dijital bir arayüz kullanır (FSSB'nin erken bir öncüsü).

Bir döner:Bir spindle motoru için spindle hızı komutu ve geri bildirim arayüzünü sağlar.

CRT ekran çıkışı:CNC'nin CRT monitörü için video sinyali oluşturur

MDI klavye:Manual veri girişi için MDI klavyesini yönetir. Program girişi, parametre değişiklikleri ve manuel koşuşturma işlemleri.

RS-232C iletişimi:CNC ve bir PC arasında program yükleme/indirme ve "damla besleme" için RS-232C seri kanalları sağlar (DNC işlevi, işleme sırasında bir PC'den programın akışı).

Doğrusal ölçek geri bildirim:4 servo motor kodlayıcılarının ötesinde,kart 4 doğrusal ölçek girişini destekliyor motor kodlayıcısından bağımsız kapalı döngü geri bildirimi için makinenin slaytlarından doğrudan konum ölçümüne izin veriyor.

Uygulama Senaryoları

16-Bir CNC ana panosunun arızası:Bir FANUC Serisi 16-A işleme merkezi CNC işlevini kaybeder. A16B-2200-0900 ana kart hatası olarak tanımlanır. Değiştirme F-16M'nin tam CNC işlevini geri kazanır.

Çekirdek değişkeninin bakımı:16-A Serisi CNC'leri çalışan bir üretim hattı, MRO Electric'in temel değişim programına katılıyor. A16B-2200-0900 levhaları sürekli bakım programı ile yenilenen birimlere değiştiriliyor.

Sık Sorulan Sorular

S1: Aynı A16B-2200-0900 tahtasında F-16M (makine) ve F-16T (dönüş) konfigürasyonları arasındaki fark nedir?

A16B-2200-0900 donanımı hem F-16M hem de F-16T için aynıdır.Fark, CNC sistem yazılımında FROM modülleri işleme merkezi yazılımı ile yüklüdür (freze için G kodlu döngüler) ve dönüş merkezi yazılımı (dönüş için G kodlu döngüler)SMD modülleri ve temel kart donanımı her iki konfigürasyona da hizmet verir.

S2: 4 eksen için "Tipi A veya Tipi B arayüzü" ne anlama gelir?

Tip A, bir analog hız komutu arayüzüdür ana CPU, her bir eksen sürücüsü güçlendiricisine komuta edilen hızı temsil eden ± 10V analog bir voltaj gönderir.Tip B, seriel bir protokol kullanan erken bir FANUC dijital servo otobüsüdür.. Verilen bir makinenin spesifik arayüz türü, kurulu servo sürücüleri tarafından belirlenir. Her ikisi de FSSB öncesi (pre-fiber optik) arayüz teknolojileridir.

S3: A16B-2200-0900 ile A16B-2202-0860 (Seri 18-B ana CPU) aynı mı?

No. A16B-2200-0900, Seri 16-A ana CPU'sudur.A16B-2202-0860, Seri 18-B ana CPU'sudur.Farklı donanım serileri (A16B-2200 vs A16B-2202), farklı CNC nesilleri (Model A vs Model B), birbirini değiştirebilir değil.

S4: A16B-2200-0900'ü değiştirmek, parametrelerin yeniden yüklenmesini gerektirir mi?

CNC parametreleri SRAM modüllerinde bulunur. SRAM modülleri sağlam ve yedek kartına aktarılırsa, tüm parametreler korunur.Parametreler yedeklemeden restore edilmelidir.Ana panoyu tamir etmeden önce her zaman tüm parametreleri yedekleyin.
