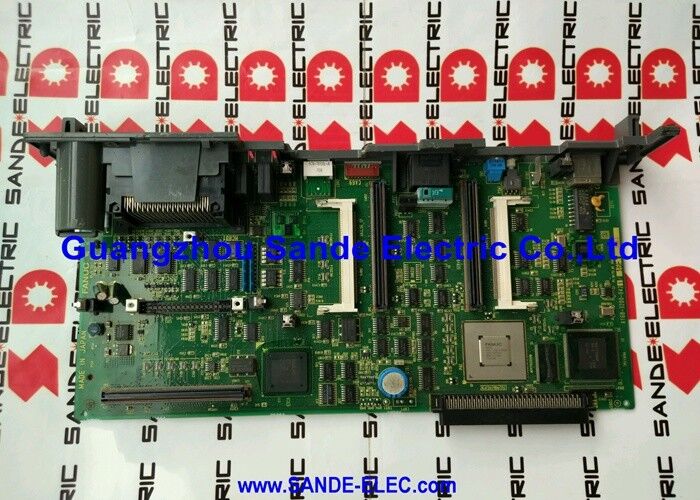

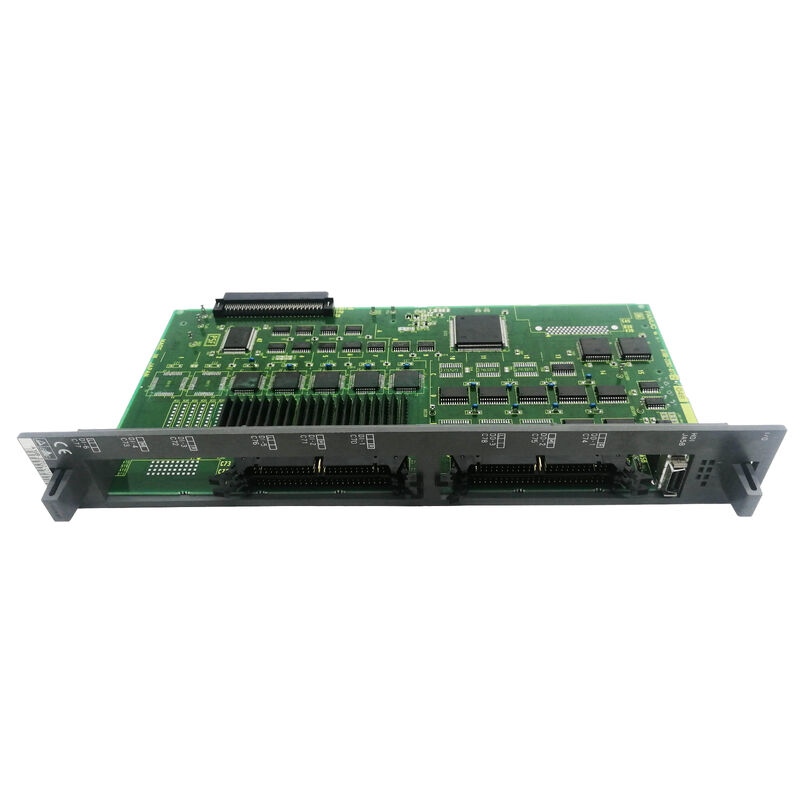

A16B-2200-0910 Fanuc PCB Kartı A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910. FANUC Serisi 16 Seçenek 1 Grafik Tablosu W/RS-232 / F-16 CNC / Grafik Genişletme / Seçenek Slot PCB

Seçenek 1 Grafik ve İletişim Genişleme yuvası

16 Serisi CNC mimarisi, CNC'nin temel kapasitesinin ötesinde ek işlev kartlarının genişlediği ana panoda ′′ tanımlanmış pozisyonlar içermektedir.A16B-2200-0910 "Option 1" yuvasını işgal ediyor ′′ 16 Serisi denetleyici içinde belirli bir konum.

Bu tahta iki farklı genişlemeyi bir kartta birleştirir:

Grafik geliştirme:Seri 16 temel ana CPU (A16B-2200-0900) "temel CRT çıkışı" ′′ standart bir görüntüleme yeteneği sağlar.FANUC Serisi 16 CNC'lerde grafik seçenekleri genellikle eklenir: daha yüksek çözünürlüklü ekran, renkli görüntüleme yeteneği (desteklendiğinde), araç yolu grafik kontrol gösterimi ve gelişmiş grafik kullanıcı arayüzü ekranları.

RS-232C iletişimi:"W/RS232" grafik kartında entegre bir RS-232C seri arayüzünü tanımlar. Bu, program aktarımı, DNC işleyişi için kullanılan CNC sistemine bir veya daha fazla RS-232C iletişim kanalı ekler.veya dış aygıt iletişim.

Anahtar Ürün Bilgisi

RS-232C CNC Bağlamında

A16B-2200-0910 üzerindeki RS-232C arayüzü, makine dükkanının pratik ihtiyaçlarına hizmet eder:

Program yükleme/indirme:CNC, kısmi programları SRAM'da (sınırlı kapasiteli) depoluyor. RS-232C, mevcut programların yedeklenmesi ve yeni programların yüklenmesi için CNC ile bir PC arasında iki yönlü program aktarımına izin verir.

DNC (Doğrudan Sayısal Kontrol):RS-232C, işlem sırasında büyük programların bir PC'den doğrudan CNC'nin program tamponuna akışını sağlar.CNC'nin SRAM depolamasını aşan uzun programlar, depolama sınırlamaları olmadan DNC üzerinden gerçek zamanlı olarak sağlanabilir.

Dış aygıt bağlantısı:Periferik aygıtlar: barkod okuyucuları, ağ adaptörleri veya özel arayüz cihazları, standart CNC işlevlerinin ötesinde makine aracı entegrasyonu için RS-232C bağlantısına bağlanabilir.

Uygulama Senaryoları

Seri 16 CNC grafik seçenek hatası:Bir FANUC Serisi 16 CNC, grafik kontrol işlevini kaybeder. Operatör artık kesmeden önce araç yollarını görsel olarak doğrulayamaz. A16B-2200-0910 hatası olarak tanımlanır.Değiştirme hem grafik hem de RS-232C işlevini geri getirir.

DNC programının tedarikini yeniden başlatmak:Bir 16 Serisi CNC, RS-232C iletişimini kaybeder DNC programı kaynağı başarısız olur, operatörleri programları bellek kartından manuel olarak yüklemeye zorlar. A16B-2200-0910'daki RS-232C fonksiyonu onaylanmış hatadır.Değiştirme DNC operasyonunu geri yüklüyor.

Sık Sorulan Sorular

S1: A16B-2200-0910 sadece Seri 16-A'da mı çalışır, yoksa Seri 16-B ve Seri 18'de de mi?

Açıklamadaki "F16" işareti ("PCB ¢ OPTION 1 GRAPHIC F16") 16. serinin özel olarak tanımlanmasını sağlar.Bu kartın Seri 16-B (daha sonraki donanım nesli) veya Serisi 18 ile uyumlu olup olmadığı, seçenek yuva konektör özelliklerine ve CNC'nin donanım revizyonuna bağlıdır16 B veya 18 Serisi sistemlerine monte etmeden önce FANUC Serisi 16'nın uygun bakım belgeleri doğrulanmalıdır.

S2: A16B-2200-0910'un temel A16B-2200-0900 ekranına göre eklediği grafik ekran avantajı nedir?

Temel ana CPU, "temel CRT çıkışını" sağlar. Program gösterimi ve parametreler düzenlemesi için gerekli olan temel ekran.Grafik seçeneği (A16B-2200-0910) gelişmiş grafikleri ¢ tipik olarak araç yolu grafik kontrolünü içerir (işlemden önce veya sırasında bir G-kod programından kesim yolunun görselleştirilmesi) sağlar., ki bu temel yapılandırmada yok.

S3: A16B-2200-0910 üzerindeki RS-232C, Seri 16-A CNC'deki tek seri bağlantı noktası mı?

Temel ana kart (A16B-2200-0900) zaten "parametrelerin yüklenmesi/indirilmesi veya damlatma beslenmesi için RS-232C kanalları sağlar." A16B-2200-0910 ek RS-232C kapasitesini ekliyor. Eşzamanlı bağlantılar için daha fazla port sağlıyor., veri toplama, dış iletişim için ayrı bir cihaz) bir bağlantı noktasını paylaşmadan.

S4: A16B-2200-0910'un değiştirilmesi CNC parametrelerini veya programlarını etkiler mi?

No. CNC parametreleri ve programları ana CPU kartındaki SRAM ve FROM modüllerinde bulunur. Seçenek kartı depolanan herhangi bir CNC verisine sahip değildir. A16B-2200-0910'u değiştirmek depolanan herhangi bir işleme verisini etkilemez.
