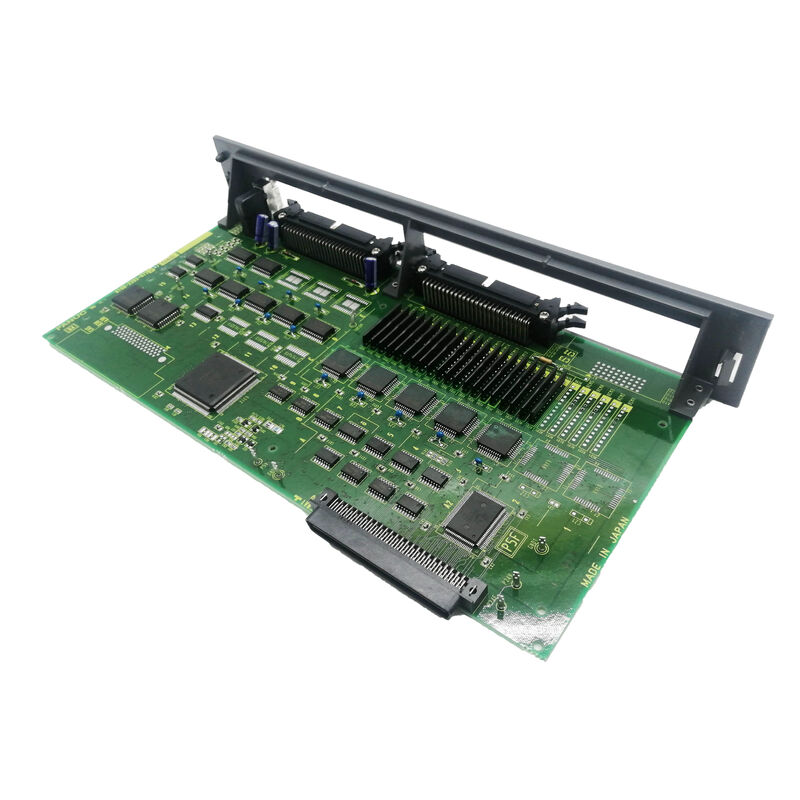

A16B-2200-0918 Fanuc PCB Kartı A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 FANUC Serisi 16/18 Seçenek 1 Grafik ve Uzaktan tampon PCB CRT Video / DNC / Genişletilmiş Grafik RAM / F16B

Bir Seçenek Tablosunda İki Gelişmiş Fonksiyon

A16B-2200-0918, Seçenek 1 yuvasında iki önemli CNC yeteneği genişlemesini birleştirir:

Genişletilmiş RAM ile grafik ekran işleme:"uzantılı grafik CPU RAM" bu panoda. This expanded memory allows the graphics processor to maintain higher-resolution display content and more complex graphical interface states — including tool path graphic check displays — without the memory constraints of the base main board's display function.

Uzak tampon iletişimi:Remote Buffer, FANUC'un yüksek hızlı DNC arabirim teknolojisidir. Standart RS-232C DNC'nin aksine (sadece mütevazı baud oranlarında gerçek zamanlı olarak program verilerini akıtır), Remote Buffer şunları sağlar:

• Yüksek hızda bir ana bilgisayardan program verilerini önceden yükleyen büyük bir yerleşik bellek tamponu
• CNC, bu yerel tampondan kendi hızında okuyor. Ev bilgisayarının gerçek zamanlı kullanılabilirliğinden bağımsız
• High-speed interface eliminates communication timing issues that can interrupt machining These two functions together — enhanced graphics and high-speed DNC — address the two most common capability limitations on Series 16/18 CNC machine tools in demanding production environments.

Ana Özellikler

Uzaktan tampon vs. Standart RS-232C DNC

Uzak tampon ve standart RS-232C DNC arasındaki fark pratiktir:

Standart RS-232C DNC (A16B-2200-0910'daki gibi):Ev sahibi PC, CNC'nin onları yürütmesi sırasında program bloklarını birer birer gönderir.Ya da yazılım üst ücreti. CNC'nin blok tamponu boşalıyor.Bu, "DNC kekemeliği" olarak bilinen anlık bir besleme hızı düşmesine neden olur.

Uzak tampon:Ev sahibi, tüm programı (veya programın büyük bir bölümünü) işlemden önce veya işlem sırasında yüksek hızda A16B-2200-0918 üzerindeki Uzak tampon belleğine indirir.CNC, yerel tamponundan okuyor. Bu her zaman veriyle hazırdır. PC zamanlama bağımlılığını ortadan kaldırıyor.DNC kekemeliği ortadan kaldırılır. Çok uzun programlarda bile kesintisiz olarak tam programlanmış besleme hızı ile hassas işleme sürdürülür.

Uygulama Senaryoları

Presyon döşeme ve kalıp işleme:Bir Seri 16-B CNC ölçekleme ve kalıplama işleme merkezi, DNC'nin büyük araç yolu dosyaları (yüz binlerce blok) tedarik etmesini gerektirir.A16B-2200-0918'in uzaktan tamponu kekeleme olmadan kusursuz bir blok kaynağı sağlar.

Grafik kartı hatası ve DNC arızası:16/18 Serisi CNC, hem grafik kontrol kabiliyetini hem de Uzak tampon DNC iletişimini aynı anda kaybeder. A16B-2200-0918 tanımlanır. Değiştirme her iki fonksiyonu da geri getirir.

Sık Sorulan Sorular

S1: A16B-2200-0910 (Option 1 Graphic + RS-232) ve A16B-2200-0918 (Option 1 Graphic + Remote Buffer) arasındaki fark nedir?

A16B-2200-0910 daha önceki Serisi 16'ya (F16 modeli) hizmet eder, grafik ve standart RS-232C iletişimini ekler.İletişimi RS-232C'den Remote Buffer'e ̇ daha yüksek bir hızda yükseltmek, DNC zamanlama sorunlarını ortadan kaldıran tamponlanmış DNC arayüzü.

S2: Core Exchange, arızalı panelin iade edilmesi gerektiği anlamına mı gelir?

A16B-2200-0918 için " çekirdek değişimi gereklidir. " Bir yedek kart temin edilir ve arızalı kart çekirdek olarak iade edilmelidir. Değişim kredisi net maliyeti azaltır.Standart alışverişin aksine, çekirdek değişimi isteğe bağlı değildir ∙ hatalı birim sunulmalıdır.

S3: A16B-2200-0918 başarısız olursa, DNC operasyonu tamamen durur mu?

Uzak tampon donanımı arızalanırsa, Uzak tampon DNC modu artık kullanılamaz.CNC'nin bozulmuş bir DNC modunda çalışmaya devam edip edemeyeceği, belirli makine yapılandırmasına ve damlalama DNC için alternatif seri portların mevcut olup olmadığına bağlıdır.

S4: A16B-2200-0918'i değiştirmek DNC iletişim parametrelerini yeniden girmeyi gerektirir mi?

İletişim parametreleri (baud hızı, durma bitleri, parite, Uzak tampon ayarları) CNC'nin ana parametresi SRAM'da kaydedilir.Mevcut iletişim parametreleri otomatik olarak yeniden uygulanır.Üretime dönmeden önce DNC iletişimini test programı ile kontrol edin.

S5: A16B-2200-0918 aynı zamanda FANUC Seri 18 makineleriyle uyumlu mu?

"FANUC Serisi 16/18 CNC kontrol sistemleri" ile uyumluluk. 16 ve 18 Serisi aynı seçenek kart mimarisini paylaşıyor ve Option 1 yuvası her iki platformda da aynı kartları kabul ediyor."F16B" adı 16/18 B nesil platform ailesine atıfta bulunur..
