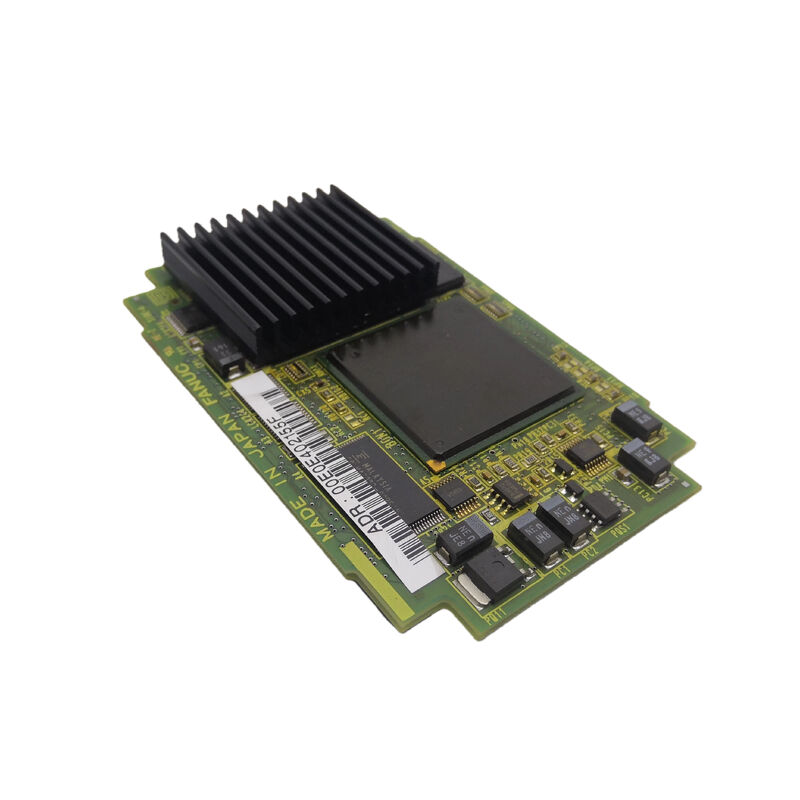

A20B-3300-0311 Fanuc PCB Kartı A20B33000311 A2OB-33OO-O3II

A20B-3300-0311 | FANUC Serisi 16i-B ve 18i-B CPU Modülü — Takılabilir İşlemci Kartı / A20B-3300-031x Ailesi / CNC Kontrolü

16i-B ve 18i-B Serisi — Derinlikli Bir Platform

KFAS LLC şunu doğrulamaktadır: "A20B-3300-0311, Fanuc 16iB, Fanuc 18iB serisi kontrollerde yaygın olarak kullanılmaktadır." Bakım kılavuzu referansı B-63525EN, 16i-B, 18i-B ve 21i-B platformunu kapsar; A20B-3300-0311'i FANUC'un ikinci nesil (Model B) i-serisi CNC donanımına yerleştirir.

A20B-3300-0311, 16i-B/18i-B platformu için temel Pentium CPU modülüdür; CNC sistem yazılımını yerleşik çalışma belleğinden çalıştıran işlemci kartıdır. Bu platform için 031x ailesi CPU modülü neslini oluşturan standart işlemci yapılandırmasını temsil eder.

Önemli Ürün Bilgileri

A20B-3300-031x — Standart Pentium CPU Modül Ailesi

031x serisi, FANUC i-serisi B platformu için Pentium sınıfı CPU modülü neslini oluşturdu. Onaylanan çeşitler farklı iB serisi CNC modellerine hizmet eder:

031x ailesi, birden fazla CNC platformunda tam iB nesline hizmet verdi; her bir değişken, kendi CNC'sinin ana kart soketi ve yazılım gereksinimleriyle eşleşti.

Uygulama Senaryoları

16i-B CPU modülü hatası:FANUC Serisi 16i-B işleme merkezi, CNC önyükleme arızalarına neden oluyor. A20B-3300-0311 arıza olarak tanımlandı. Değiştirme, CNC işleme işlevini geri yükler.

18i-B CNC kontrol cihazı bakımı:A Serisi 18i-B tornalama merkezi planlı elektronik bakımına tabi tutuluyor. A20B-3300-0311, kapsamlı CPU modülü yenilemesinin bir parçası olarak değiştirildi.

SSS

S1: A20B-3300-0311, 16i-B/18i-B'ye özel mi yoksa 21i-B'de de kullanılıyor mu?

0311'in 21i-B yuvasıyla doğrudan uyumlu olup olmadığı, belirli ana kart konfigürasyonuna bağlıdır; donanım belgelerinden onaylayın.

S2: A20B-3300-0311'in işlemci ve bellek özellikleri nedir?

031x ailesi Pentium sınıfı işlemcileri kullanır. A20B-3300-0311'in spesifik saat hızı ve DRAM kapasitesi, kurulu modülün etiketinde ve Fanuc 16i-B/18i-B Bakım Kılavuzu B-63525EN'de doğrulanmıştır. İlgili 031x modülleri şunları içerir: 0312 (16MB), 0313 (32MB SDRAM) ve 0319 (32MB) — 031x ailesinin bellek aralığını doğrular.

S3: A20B-3300-0311'in değiştirilmesi CNC parametrelerini veya programlarını etkiler mi?

Hayır. CNC parametreleri ve programları, CPU modülünden ayrı olarak SRAM ve FROM modüllerinde bulunur. A20B-3300-0311'in değiştirilmesi depolanan verileri etkilemez. Değiştirilen parçayı taktıktan sonra CNC, FROM'dan önyükleme yapar ve parametreleri SRAM'den otomatik olarak okur.

S4: A20B-3300-0311 hangi ana kart türlerine takılır?

16i-B ve 18i-B Serisi, birden fazla ana kart konfigürasyonu kullanır; bağımsız kabine monte kartlar ve LCD entegre kart düzenekleri. A20B-3300-0311, her iki konfigürasyon için de ilgili ana kart üzerindeki CPU modülü soketine takılır. Ana bilgisayar ana kartı tipini makinenin donanım belgelerinden doğrulayın.
